Modificación a Crybaby Wah a True bypass

Ok BertyGuitar, me imaginaba que seria eso, era por tener el apoyo de las fotos, si no te importa cuando lo tengas cuelgas las fotos, creo que yo tengo por ahi algun 3PDT y me animo a probar.
Gracias

OFERTAS EN TIENDAS Ver todas

-45%

Hughes & Kettner Spirit of Rock

48 €

Ver oferta
-7%

Harley Benton SC‑Custom III Active VBK

298 €

Ver oferta
-59%

Hughes & Kettner Spirit AmpMan Classic

145 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Bare Knuckle's Brut Force T Set

125 €

Ver
VOX MARC III Teardrop White

550 €

Ver
Epiphone Casino Inspired by John Lennon

1.200 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

Gracias por la respuesta Andres,
Saludos

Todas las fotos de la modificación

Archivos adjuntos ( para descargar)

📦 wah.zip

Inicia sesión para descargar

Andres. muchisimas gracias!! en cuanto tenga algo de tiempo me pongo a modificar el mio.
Repito: ¡¡¡¡muchisimas gracias!!!!

Saludos

Que suerte los que teneis el Crybaby/vox con los componentes through hole, mi vox era todo SMD y me tocó diseñarme de cero una placa , pero no quedó mal !

por si a alguien le interesa el resultado
http://blotronics.com/wah-mod/

Menudo curro, Picatostas.
Yo modifique mi Dunlop ayer y ahora es "tuve by-pass". Andrés, gracias por las fotos, fueron de gran ayuda.
Saludos

Buenas....

Aqui uno intentando mejorar el bicho,,,

me pasan dos cosas diferentes:

A) La primera es que despues de toda la mod (true bypass...eliminar buffer etc) el pedal funciona como un PEDAL DE VOLUMEN :cry:

jejej creo que lo tengo localizado...EL FASEL... no se que le pasa, lo he desoldado y vuelto a soldar , pero he de presionar sobre el para que funcione.....cada vez lo tengo que hacer mas fuertemente porque cada vez va dejando de funcionar mas.

B) Pero lo que me tiene mosqueadisimo es que NO ME FUNCIONA CON CORRIENTE y si con la PILA :muro2:

...esto es lo que no logro enmendar...alguna idea amigos??

Gracias por adelantado

WORKING ON PROGRESS: :descargando:

Ya he solucionado el problema del LED que no encendia con transformador: El positivo no estaba tomado del sitio debido.

Pero...alguna idea del fasel?....no he hecho nada especial con el ni lo he forzado...¿hay algo en su interior que se pueda desconectar?..se puede abrir el fasel? o me veo pillando uno nuevo??

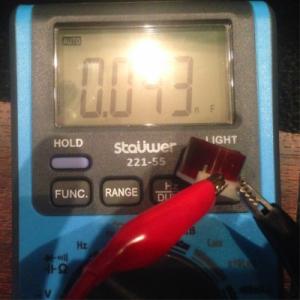

Esto es lo unico que consigo leer 0.043nF .Si le meto para leer continuidad (el pitito y disculpen mi lenguaje de ignorante electronico)...no hace NADA

Archivos adjuntos ( para descargar)

A mi me pasó algo similar, al apretar el fasel sonaba y al soltarlo hacía volumen...total, lo resoldé mil veces y ahora parece que suena, pero no me fío demasiado.

Pero lo desoldaste o algo para hacer el truebypass? no influye en la modificación, has hecho algo más a parte de cambiar el interruptor y el led?

Tienes que medir la inductancia del fasel ya que es una bobina, te debe de dar sobre 500mH

Buenas a todos me he animado a hacer esta mod, https://youtu.be/kqyFsuC9fk4

Por lo que se ve en el vídeo con ese esquema no hay ruidos de POP's al final y patece bastante sencillo, lo haré esta semana y os voy contando, pero mientras tanto os dejo el vídeo por si a alguien le sirve para solucionar los problemas que mencionan.
