Mi primera Stratocaster, la Zipy KZ1010

Seritinga
#121 por Seritinga el 26/11/2014
Juntas de goma y el potenciómetro lo metes a presión. Algo parecido a esta foto
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    159 €
    Ver oferta
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
SixStrings
#122 por SixStrings el 26/11/2014
A mi se me ocurre hacerles una ralla con una dremel o una sierra y meter ahi unos clips de seguridad.
Subir
1
eon_tool
#123 por eon_tool el 26/11/2014
#121
#122

Gracias por las ideas pero creo que voy a hacer la rosca yo mismo...
Subir
eon_tool
#124 por eon_tool el 28/11/2014
Me he cargado el conmutador, jejeje...
Bueno, tenía que probar lo de la terraja soy así de cabezón...
Subir
eon_tool
#125 por eon_tool el 12/12/2014

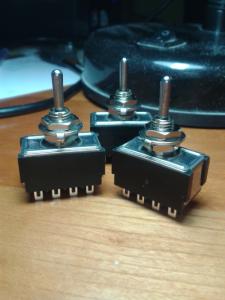

Conseguir estos pequeños cabrones, más que un dolor de cabeza, ha sido un picor de huevos... Pero ya tengo justo lo que necesitaba!
Archivos adjuntos ( para descargar)
Subir
eon_tool
#126 por eon_tool el 13/12/2014

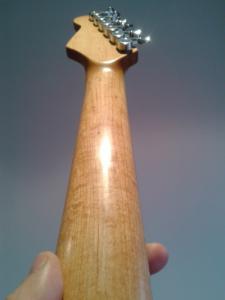

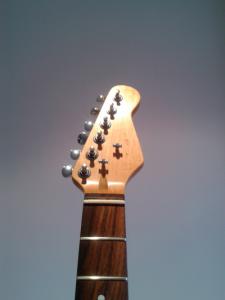

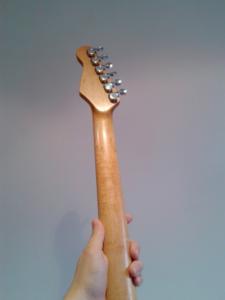

Aquí está el mástil acabado con cera de abeja y carnauba que compré en Comercial Pazos. El tacto de este acabado es exquisito. Veremos qué tal aguanta el paso del tiempo.
Archivos adjuntos ( para descargar)
Subir
eon_tool
#127 por eon_tool el 14/12/2014

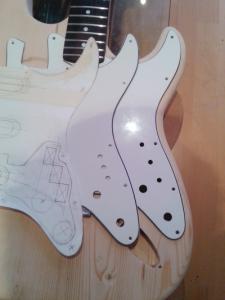

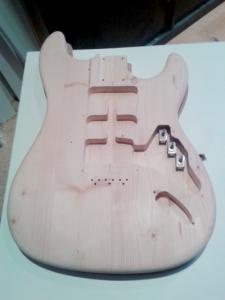

He modificado la cavidad para alojar los 4PDT. He tenido que hacer un nuevo golpeador con más separación entre los conmutadores. Me resultaba muy incomodo que estuvieran tan juntos.

El primero lo hice para unos interruptores simples SPDT pero los 4PDT son de 3 posiciones y para seleccionar bien la posición deseada era obligatorio darle más espacio, sobretodo con unas manazas como las mias...
Archivos adjuntos ( para descargar)
Subir
eon_tool
#128 por eon_tool el 16/12/2014

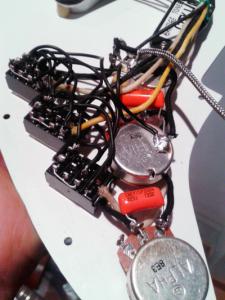

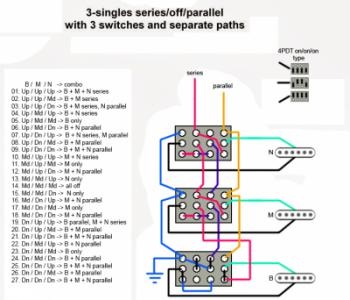

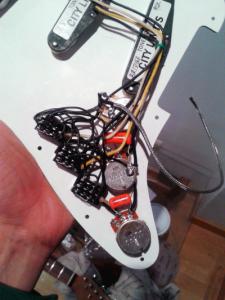

La electrónica está siendo una pesadilla! He tenido que rehacer el esquema serie/off/paralelo porque el que encontré en internet no funcionaba bien... Me llevó 2 días diseñar el esquema nuevo. Después de algunos fallos y correcciones conseguí que funcionara correctamente. Aun hay algunas cosas pendientes con la electrónica pero poquito a poco vamos avanzando...

¿Qué os parece la maraña de cables? ¿Bonita, eh? jejej
Archivos adjuntos ( para descargar)
Subir
eon_tool
#129 por eon_tool el 07/02/2015

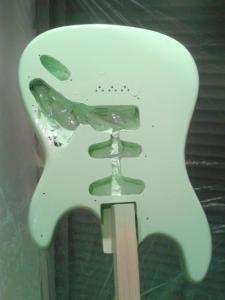

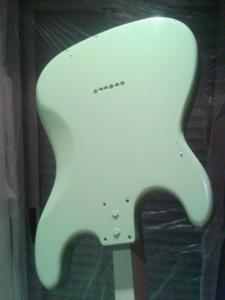

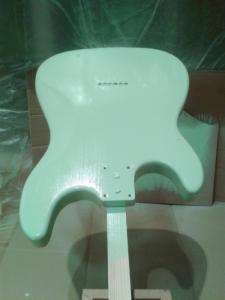

Esto ha estado sin novedades un tiempo porque estaba pillando cosas de pintura...

Esta es mi primera toma de contacto con una pistola de pintura, así que no esperéis gran cosa...

Le he dado la primera mano de poliuretano. Han salido chorretones. ¡Pero estoy muy contento porque esto ya es la recta final!
Archivos adjuntos ( para descargar)
Subir
eon_tool
#130 por eon_tool el 12/02/2015
El color no me termina de convencer... Es el RAL 6019. Se ve un poco apagado y falto de saturación. Voy a encargar un color de la carta NCS que tiene más opciones. En concreto va a ser el NCS S 0520-G, creo que se aproxima más al Surf Green de Fender.
Subir
eon_tool
#131 por eon_tool el 02/07/2015

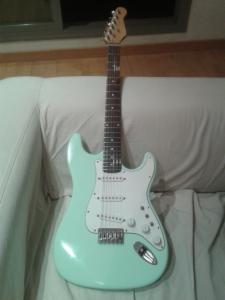

El proyecto de la Zipy ha estado parado por falta de tiempo y dinero. Pero después de de 2 botes de pintura sin dar con el color que deseaba al fin la guitarra ya está ensamblada y sonando... Falta apantallar y pulir el cuerpo. El pulimento lo iba a encargar en Stewmac pero eso no se cuando será... Además me he quedado sin guitarra (se ha roto mi les paul) y por eso he decidido pasar de mometo del lijado y pulido final y ensamblarla.

Hace un momento la estaba tocando y me ha hecho revivir sensaciones de cuando era un chaval y estaba aprendiendo a tocar con ella, era mi primera guitarra... Ha sido increible, sigue conservando su esencia de Zipy cutre gracias al mástil, su forma, su olor y el sonido single coil... Sólo que ahora suena un poco mejor... Dios, adoro esta guitarra! Por muchas otras guitarras guapas que tenga en el futuro ésta siempre será especial...

Subiré videos más adelante.
Archivos adjuntos ( para descargar)
Subir
2
Leosuro
#132 por Leosuro el 02/07/2015
Menudo currado te has pegado, genial el acabado, me gustan mucho los verdes.

Admiro a la gente como tu que sois capaces de hacer cosas como esta y que además nos lo contáis paso a paso, bravo por el resultado.
Subir
