Mi primera guitarra: Una 7 cuerdas (CAD)

Pevodj0
#1 por Pevodj0 el 02/09/2015
Hola gente! Despues de pensarlo mucho he decidido montar una 7 cuerdas por mi mismo, como iniciación a la lutheria (Sí, se perfectamente que lo recomendado es empezar por telecasters de 6 cuerdas) pero una 7 me llama tanto, y Skervesen, Ormsby y Mayones hacen tan bien su trabajo que... :D :D :D

Las especificaciones son estas:
Cuerpo de caoba africana
Mastil neck-through de arce
Escala de 27"
Una pastilla Bareknuckle Nailbomb (O Duncan, ya veremos que tal ando de dinero :| ) con posibilidad de push/pull
Un Schaller Hannes 7 de puente
Diapasón de imitación de ébano
Radio del diapasón de 16" (406,4mm)
Un par de chapas para hacer bonito

Y creo que ya está, todas las maderas las voy a comprar en Madinter

El proceso será lento porque ando corto de dinero :perdon: pero os iré informando con imágenes de todo lo que pase y haga. No estoy muy seguro de si va a salir o no algo decente porque no tengo ninguna práctica, pero espero que la fresadora haga la magia

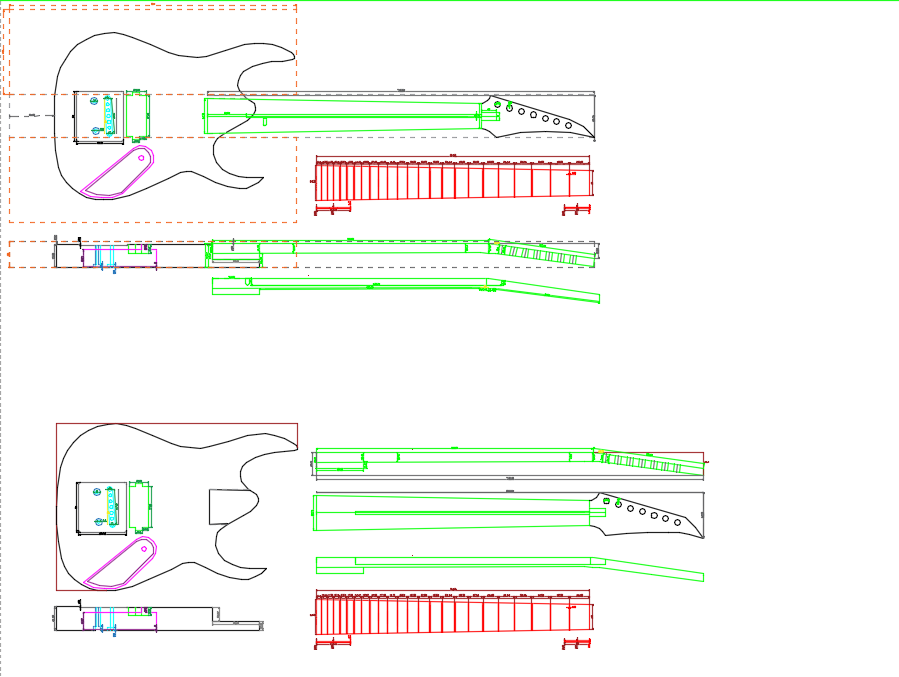

Os dejo el CAD, que hice a partir del modelo de una ibanez K7 que encontré por ahí. Las medidas del mástil son de Carvin.
La guitarra de abajo es el proyecto sin más, y el de arriba es el proyecto de la forma en la que lo voy a hacer (Con neck-through y así)
Archivos adjuntos ( para descargar)
7Cuerdas.dwg
Subir
luis67
#2 por luis67 el 03/09/2015
Hola Arripablo!!!

Ya tienes un seguidor.
No te fies de la fresadora que es una ruin.
Suerte y que disfrutes con el proyecto.

;)
Subir
elrock
#3 por elrock el 03/09/2015
Interesante! Me uno también ;)
Subir
MANOLIN
#4 por MANOLIN el 03/09/2015
deseando lo mejor, otro mas esperando tus avances
Subir
Pevodj0
#5 por Pevodj0 el 06/09/2015
Hola! En primer lugar muchisimas gracias por seguir esto, asi dan ganazas de empezar :mrgreen:

He hecho algun que otro cambio en el diseño, ahora se va a ver así

He cambiado el diseño del cuerpo, ahora se parece a la guitarra de Chris Broderick. Esa "deformidad" en la parte de abajo ayuda a que al tocar de pie la guitarra coja una posición más natural. También voy a ponerle un killswitch, no es mucho más dinero y puede ser bastante útil
Subir
lvsadthory
#6 por lvsadthory el 10/09/2015
a que hora las fotos de la viruta!!! O.O


jejeje, no te creas, llévatela con calma.
Subir
