Metal Massacre, pedal de distorsion, mini bone crasher

Lespaulhc
por el 11/09/2011
pruebalos sin jacks a cable pelao en el jack de guitarra.
Subir
OFERTAS Ver todas
  • -11%
    Ibanez AE340FMH-MHS
    745 €
    Ver oferta
  • -47%
    Hughes&Kettner Spirit of Vintage
    47 €
    Ver oferta
  • -15%
    Kemper Profiler Player
    579 €
    Ver oferta
sepies1
por el 17/09/2011
nada, probado y no funciona.
Subir
Lespaulhc
por el 17/09/2011
repasa toda la parte de la placa con estaño y las soldaduras tambien y me dices.
Subir
1
felix7000
por el 20/09/2011
#482 hola a todos me pienso hacer este pedal pero tengo algunas dudas, ya hice la pbc con el layout lo que hice fue editarlo con paint borrandole todas las resistencias etc...
Archivos adjuntos ( para descargar)
Subir
felix7000
por el 20/09/2011

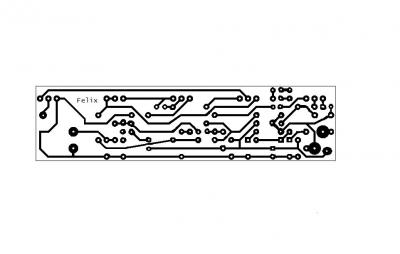

#484 ya porfin la pcb
Archivos adjuntos ( para descargar)
Subir
mick7seven
por el 20/09/2011
Buenas a todos quiero hacer este pedal! y va a ser mi primer proyecto! y tengo una duda! y es de no quiero usar el by pass! sino que quiero que siempre este activo el efecto! y quisiera saber como logro! esto!! soy nuevo en este mundo de la electrónica! asi que si me pueden colocar el una imagen de lo que debo hacer se los agradeceria mucho! porque intente yo mismo hacerlo pero no logreo porque no supe como conectar los Jack's!!

salu2!!
Subir
felix7000
por el 20/09/2011
#486 bueno a tu pregunta de como hacer eso sola mete sige estos paso
Archivos adjuntos ( para descargar)
Subir
1
felix7000
por el 20/09/2011
#487 hola a todos me pienso hacer este pedal pero tengo algunas dudas, ya hice la pbc con el layout lo que hice fue editarlo con paint borrandole todas las resistencias etc....
Archivos adjuntos ( para descargar)
Subir
1
mick7seven
por el 20/09/2011
gracias por aclarar mi duda!! voy corriendo a probarlo!! =)
Subir
Ramiro M Panteroso
por el 21/09/2011

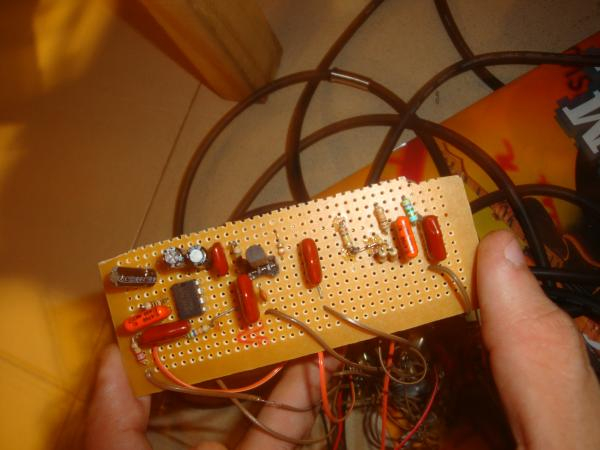

Genial! Ayer conseguí los componentes y hoy ya lo armé. Quedó bonito, falta ponerlo en caja. No lo puedo probar bien al 100%, pues me falta el transistor. Lo reemplazé por otro, que ni me acuerdo cual era, que tiene menos ganancia, y vaya uno a saber qué mas cambia, está puesto de revés.
Genio Rasta!
Subir
felix7000
por el 21/09/2011

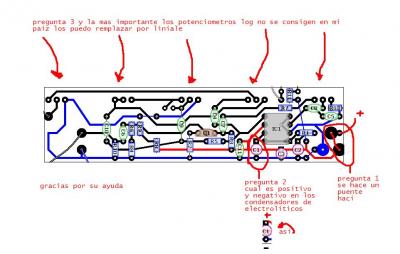

#490 ayudenme porfavor
Archivos adjuntos ( para descargar)
Subir
Ramiro M Panteroso
por el 21/09/2011
#491

1: Exactamente
2: Sip, el cuadradito es el positivo. Todos los CE van al mismo lado
3: Creo que si, pero no tengo idea como para usarlos de igual manera. Pero tendría que funcionar con lineales
Subir
1
