Hola compas! Ya he podido probar el previo un poco mejor. Estoy haciendo mediciones porque no tiene toda la ganancia que debería, comparándolo con los vídeos de Tony.
A la salida de la fuente, sin conectar el previo, tengo 280V. Pero cuando lo conecto me baja a 230V. Esto utilizando dos trafos de halogenos enfrentados de 4A.
He probado a alimentar con un trafo de 220V-220V y las mediciones mejoran. Salida de fuente si conectar previo 300V. Con previo conectado 250V.
Con ninguna de las dos opciones suena ni de coña como en los vídeos.
Alguno tiene idea de porque puede sonar como on overdrive cagón?
He colocado todos los componentes según el esquema de tres lámparas 6n2p. La única trampa que tuve que hacer fue colocar dos resistencias en serie para conseguir la resistencia de 330K. Se me quedó en 320k.
Alguna idea?
Subir
OFERTASVer todas
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
José L.
#134 por José L. el 29/04/2018

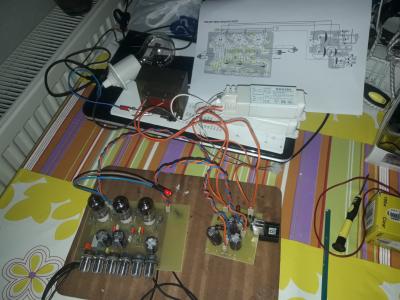

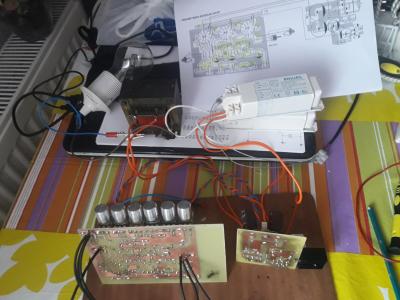

Ahí van un par de fotos del colega...
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#135 por Lespaulhc el 29/04/2018
Mira el esquema de la 6n2p y busca el anodo y prueba a bajar de valor la resistencia para que entre mas voltaje si por ejemplo es 100k ponle 90k y pruebas.a ver si entra mas voltaje .si entra mas voltaje y no suena igual la distorsion prueba con las resistencias de la rejilla las de pocas ohms.asegurate que el lm7806 da 6v.creo he visto 2 en paralelo veo que los disipadores son pequeños no se calientan?Tb revisa los condensadores.
Subir
Lespaulhc
#136 por Lespaulhc el 29/04/2018
Ah un consejo cuando hagas la pcb antes de hcer los agujeros echale grasa de sokdar a toda la placa y resolda toda la placa gastaras muy poco estaño una capa fina luego taladras y soldas los componentes.por ultimo cuando funcione todo le das al estaño con esmalte pinta uñas yo se lo robo a la parienta...esos que tienen un pincel adentro.jejeje.
Subir
Tonyguitar
#137 por Tonyguitar el 29/04/2018
José L. escribió:
Con ninguna de las dos opciones suena ni de coña como en los vídeos.
Alguno tiene idea de porque puede sonar como on overdrive cagón?
que buena pinta tiene, te has hecho un montaje de calidad, el tema de que suena como overdrive con falta de ganancia es una averia que cuando la he tenido me ha costado mucho trabajo encontar, eso si, casi siempre despues de dar vueltas por el circuito una y otra vez me encuentro que esa averia esta provocada por una mala soldadura en el pote de gain o el potenciometro mismo que esta defectuoso, verifica eso lo primero, si no es eso, te va a tocar revisar todo el circuito, sobretodo las entradas por la reja y las salidas por el anodo a la siguiente reja que es el curso que lleva la señal, podrias tener una mala conexion, un condensador o resitencia erroneo o defectuoso, incluso alguna perdida.

José L. escribió:
He probado a alimentar con un trafo de 220V-220V y las mediciones mejoran. Salida de fuente si conectar previo 300V. Con previo conectado 250V.
si, yo lo he montado justamente con un trafo de 220v a 220v y segun recuerdo no se bajaba de 280v ceo.

José L. escribió:
A la salida de la fuente, sin conectar el previo, tengo 280V. Pero cuando lo conecto me baja a 230V. Esto utilizando dos trafos de halogenos enfrentados de 4A.

se te cae mucho al meterlo en carga, dos trafos de 11.5v de halogenos a 4A yo los he probado de los montajes que he hecho en el jcm800 y en plena carga se ponen entre 290v y 300v aproximadamente por ahi se mueven.
Subir
José L.
#138 por José L. el 30/04/2018
Ostia! Cuanta info de tirón. Gracias!
Voy a comprobar el pote del gain q parece lo más sencillo a ver si hay suerte y es eso. Si no me tocará buscar alguna hoja de datos de las 6n2p para comprobar esos voltajes y las posibles mods de resistencias.
¿Las tres valvulas tienen que recibir los 300v?
Los disipadores de los lm7806 se ponen como el infierno pero los 6v medidos en los puentes de cada lampara son estables. Colocaré unos más grandes de todos modos.
Subir
Tonyguitar
#139 por Tonyguitar el 30/04/2018
los 6v tienen que ser estables, eso es super importante, yo cuando hice el mio tuve problemas de temperatura y se me venian abajo la alimentacion de los heaters, si eso falla, las valvulas se van al cuerno, yo no pude solucionarlo ni poniendo un super disipador, al final lo que hice fue poner en paralelo dos 78xx y asi hice que se repartiese la temperatura un poco, por ahi lo pude arreglar.

Sobre la tension que tienen que recibir las valvulas no es 300v, esa es la tension ideal del circuito, pudiendo funcionar perfectamente bien incluso con 200v o 350vdc, unicamente que si la tension de alimentacion del circuito es elevada, tendras mas techo limpio.

Ya te digo que a mi este circuito me dio muchisima guerra.
Subir
Adrian Road
#140 por Adrian Road el 08/05/2018
hola yo tengo una duda. veo que la alimentación es a 220v pero en mi pais solo hay 120v ¿tendría que hacerle alguna modificación para que funcione bien? ¿o me serviría tal cual lo tienes tu? gracias
Subir
Lespaulhc
#141 por Lespaulhc el 09/05/2018
#140 igual te sirve pero mira de tener 4 amperios a los 12v ac
Subir
Tonyguitar
#142 por Tonyguitar el 09/05/2018
Lo que tienes que hacer es coger dos transformadores, uno de 125v a 12v y otro de 220v a 12v, como primer transformador utilizas el de 125v, y el segundo transformador utilizas el de 12v a 220v enfrentado, es de cajon que el primer transformador independientemente de la tension de la red de tu casa tiene que suministrar 12v, y a partir de ahi pones ya el otro normal de 220v a 12v.
Subir
1
Lespaulhc
#143 por Lespaulhc el 24/05/2018
Hoy me llegaron los 47uf 450v y pude hacer este Santo Grial....porque???? Es el mejor engendro que he montado

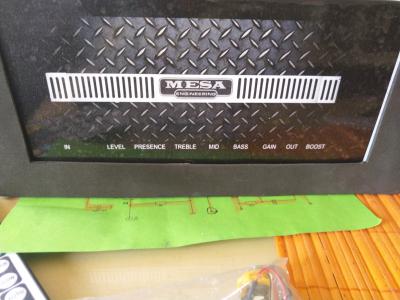

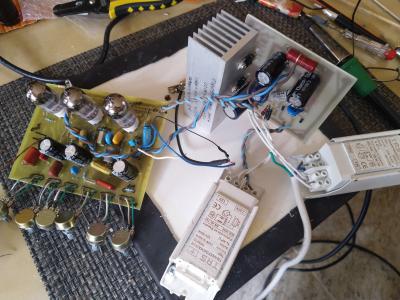

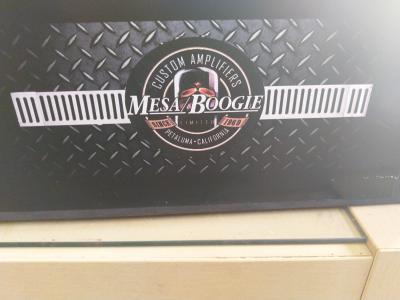

Esquema 3 rusas 6n2p...el gain al mínimo y vol al medio y mete una tralla del copón...lo probé 3 segundos a tope en 12x2 a 100w y gain al Max....y parecía MC flay de regreso al futuro jajajaja.....una fotillo del bicho....ahora me queda pulirlo .
