LEDs se queman al encender el pedal

Buenas compas!

Bueno hice un clon del Friedman be-od, el pcb lo he pedí desde pcbguitarmania. En total tiene 6 pots (bass, treble, presence, level, gain, tight). Pues bien, resulta que todos funcionaban a la perfección menos el control de gain. Giraba el pot pero no notaba ningún cambio en el nivel de distor.

Analizé la etapa de ganancia y con el tester ví que los dos LEDs del lazo negativo (Led1 y 2 en el esquema) estaban quemados. Normal que no tenga control de gain sin los diodos... Bueno pues sustituí los LEDs por otros de 3mm (rojos), y al enchufar lo mismo... No tenía control de gain.

¿Donde creeis que estaba el fallo? Efectivamente, otra vez los Leds quemados.

Es como si el OpAmp estuviera amplificando demasiado, pero he checkeado las tensiones de DC y son las correctas (Vc=9V y Vr=4'5V).

Se os ocurre algún posible causante? Gracias de antemano!

Esquema e instrucciones:
https://pcbguitarmania.com/wp-content/uploads/2018/02/Freeman-BE-OD-1.2v-Building-Docs.pdf

te has equivocado en los valores de las resistencias me da

#1
Revisa el valor del pote de gain porque aunque se fundan(se abran) o quites los leds el pote tiene que controlar la ganancia, si se te están quemando los leds del ic1 puede ser porque tengas un corto entre los pines 7 y 8 del ic1.

Tienes resistencias de 2K2 y de 22K en el bucle de realimentación para la ganancia, que no las hayas confundido.

Gracias por las respuestas. He estado haciendo algunas comprobaciones.

#2 Los valores de las resistencias son las correctas.

#3 El valor es de B1M. En el sonido no se aprecia nada cuando giras el pote. He cambiado las ICs (IC1 e IC2) y lo mismo, por lo que descarto que sea un OpAmp defectuoso.

#4 Las dos son de 22k en el esquema. De hecho no hay ninguno de 2k2 en todo el circuito.

Decir que las ICs van en zócalos pero he comprobado las continuidades y están bien soldados. También he comprobado los valores de condensadores.
En resumen, más perdido que un pedo en un jacuzzi jajaj

Es muy raro que teniendo una resistencia de 22k en serie, los LEDs se frian alimentando a 9V. Que voltaje ven los LEDs?

Manu Aizpurua escribió:

De hecho no hay ninguno de 2k2 en todo el circuito.

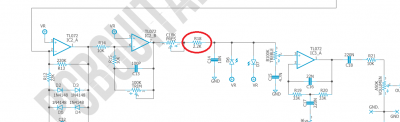

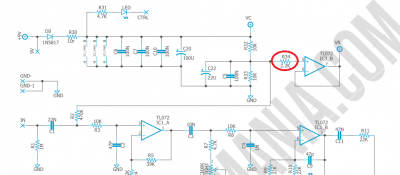

De hecho, sí que las hay.

Manu Aizpurua escribió:

más perdido que un pedo en un jacuzzi jajaj

Totalmente de acuerdo
Suerte

#7 Upss, tienes razon! Perdonn

Bueno avergonzado tengo que decir que no es fallo de los Leds, estaba testeandolos con el gain al minimo (es decir cortocircuitando el Anodo y el Catodo...). Si esque soy gilipollas...

Total que los Leds están bien. Por lo que el fallo estará en alguna otra parte de la etapa de ganancia jejej

Manu Aizpurua escribió:

Total que los Leds están bien. Por lo que el fallo estará en alguna otra parte de la etapa de ganancia jejej

Pues es que no hay mucho donde buscar, si no hay corto entre 6 y 7 de ic1, el pote es b1m y con el polímetro mide 1m a un lado y 0 al otro y tampoco hay corto ente 7 ic1 y r9 no queda más por mirar, será brujería? 😂

Si mandas una foto de la pcb por arriba y por debajo igual se puede apreciar algo que se escape a la lógica, soldaduras frías o cualquier otra cosa.

#9 Y tanto... Jajajaja mañana envío la foto y seguimos batallando!

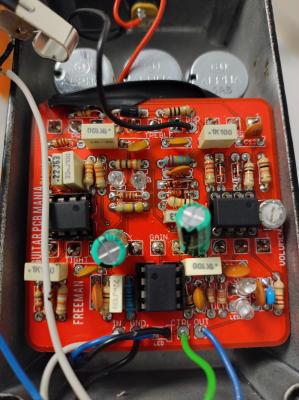

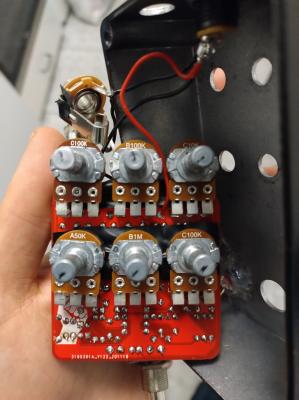

#9 Adjunto las fotos por delante y por detrás. A ver si algun@ pilla algo

El primer pedal que yo fabriqué, un clon del tubescreamer, le pasó exactamente igual. Funcionaba todo menos el gain. Al final fue alguna que otra soldadura fría que se me había quedado por el camino. También he de decir que fue hace un huevo de años y que por entonces yo era una patata soldando. Un amigo me repasó todas las soldaduras que vio mal, y se hizo la magia. No digo que este sea tu caso, pero no lo descartes por si acaso.

Saludos.
