Led mod wah bonamassa

Solucionado
  • 1
davidplana
#1 por davidplana el 23/08/2022
Hola!!

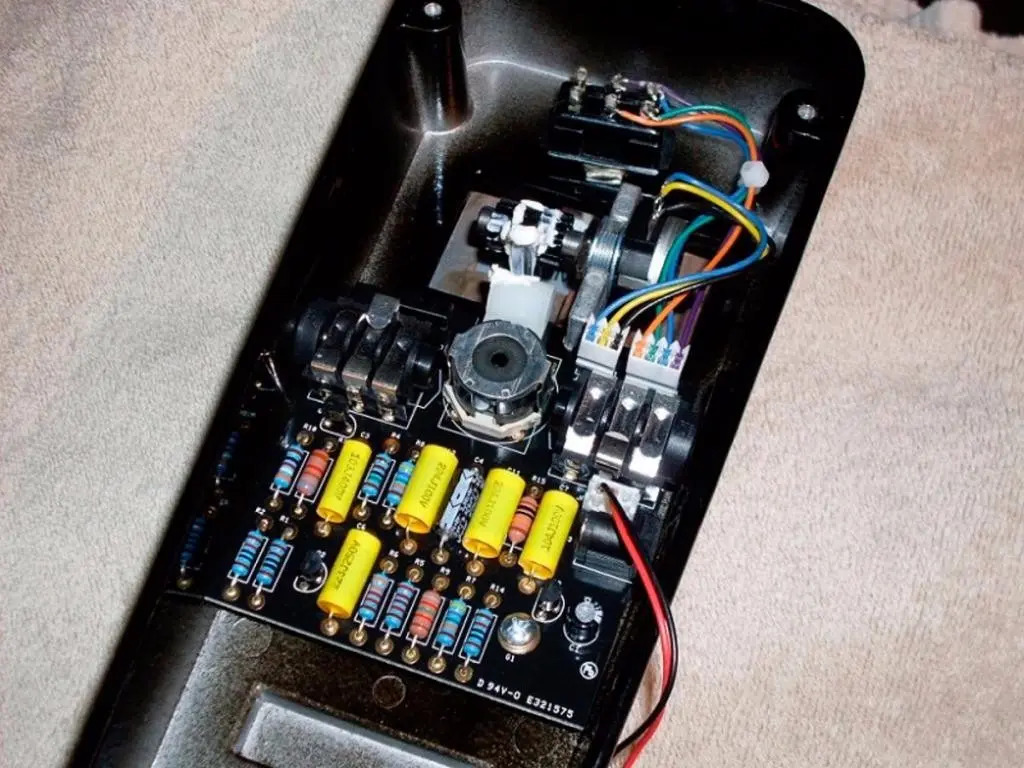

acabo de pillar un crybaby Joe Bonamassa, queria saber si alguien que lo tenga le ha puesto un led para ver cuando esta encendido, he mirado durante un par de dias pero no encuentro nada la respecto, la placa es muy diferente al resto de crybaby que he visto, ademas el footswitch es de 6 polos y todos estan ocupados, no se si alguien tendra alguna info al respecto...

graciasss!!

Subir
OFERTASVer todas
  • Focusrite Scarlett Solo 3rd Gen
    109 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • PowerPlant ISO-2 Pro
    69 €
    Ver oferta
Solución elegida por el creador del hilo (davidplana)
toni diaz
#2 por toni diaz el 23/08/2022
Puedes cambiar el switch por otro de 9 polos y utilizar 2 de los que te sobran para alimentar un led, o el que tienes y hacer una plaquita de Milenium 2
Subir
davidplana
#3 por davidplana el 24/08/2022
Pues si es verdad, cableo igual que el original y el sector que sobra el led, puedo usar la entrada de 9v para sacar el voltaje para los leds no??

de momento, como monto los pedales en la pedalboard, y soy un paranoico, no me gusta poner el velcro en la tapa del pedal, ya me he hecho una base de plastico transparente para poner los leds dentro a ver si puedo hacer el efecto ese de base iluminada... jijijij mi paranoia me impide agujerear el wah para poner leds.... jijiji

graciasss!!

Subir
Nge
#4 por Nge el 24/08/2022
#3

Venden unos switches con un aro led que podría quedar muy bien también.
Subir
davidplana
#5 por davidplana el 24/08/2022
#4

estan muy guapos, pero para un wah... el switch queda tapado.....
Subir
Nge
#6 por Nge el 25/08/2022
#5

Pero es probable que se vea la iluminación. Yo el mío lo taladré, pena no haber visto esto.
Subir
davidplana
#7 por davidplana el 25/08/2022
Yo el primero que tuve era un gcb-95 con red fasel que lo modifique a muerte por dentro y por fuera, le puse los leds en el pedal basculante, el cual pulí a lo vox, pero me encapriché del de slash, lo pillé y este llevaba leds, pero ahora me he encaprichado del de bonamassa y no lleva.... y eso me reconcome.... jejej ya he pillado un 3pdt leds y redistencia.... a ver si no la cago..... jejejej
Subir
davidplana
#8 por davidplana el 26/08/2022

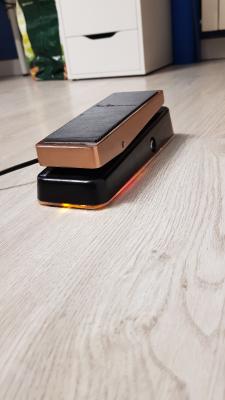

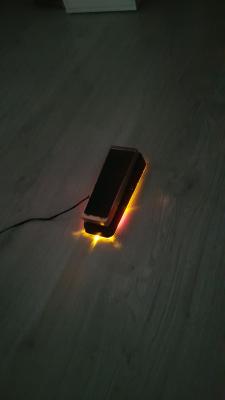

Bueeeno... ya esta, no es exactamente el final... por que haciendo pruebas he petado varios leds y solo me quedado con 2 y he usado otros 2 rojos para rellenar... pero estos no iluminan nada... el proximo dia que pase por la tienda de electronica pillo mas leds y cambio el diseño a ver si ilumina mejor....
Archivos adjuntos ( para descargar)
Subir
1
toni diaz
#9 por toni diaz el 26/08/2022
Que resistencia le has puesto?
Subir
davidplana
#10 por davidplana el 26/08/2022
pues le he puesto una de 100ohms, que sumado al consumo de los leds.... mas o menos es lo que me sale....

Pillaré mas leds y de varios colores a ver si encuentro algun color que se vea mas. pero el rollo del amarillo le pegaba al pedal.... jijijiji
Subir
rockero02
#11 por rockero02 el 26/08/2022
Estas poniendo los LEDs en serie, esto dará como resultado que por cada LED se va disminuyendo la intensidad, prueba poner en paralelo, pero cuidado con la resistencia. Yo pondría una de al menos 470, o hasta 1k
Subir
1
Nge
#12 por Nge el 26/08/2022
#8

Ha quedado guapísimo.

#2

Toni, ¿el circuito del Millenium 2 lo tienes por ahí? En su día lo estuve viendo pero soy incapaz de encontrarlo ahora.
Subir
