Lacado, montaje y construcción de pastillas de una Strato.

  • 1
Ballestone
#1 por Ballestone el 29/08/2013
Hola a todos.

Esta strato es la primera que pinto y monto, hasta ahora me había limitado a hacer pastillas.
En principio esta guitarra iba a ser para un amigo y yo me iba a encargar pintarla, montarla y construirle las pastillas, pero mi amigo ha encontrado otra de segunda mano a buen precio así que esta me la quedo yo.

El objetivo es una guitarra personalizada según mis gustos, no va a ser una copia de ningún modelo de fender en concreto. Sus características principales serán:
-Cuerpo de aliso pintado en negro
-Golpeador mint
-Mástil con diapasón de palorosa y llave de ajuste del alma en la pala.
-Puente clásico de 6 tornillos con bloque de acero y palanca Push-In (en lugar de la típica rosca).
-Las pastillas aún tengo que construirlas, estoy dudando entre hacer unas del estilo fender fat 50 y unas 57/62 (pero compensadas), seguramente terminaré haciendo las 2 y me quedaré con la que más me guste.

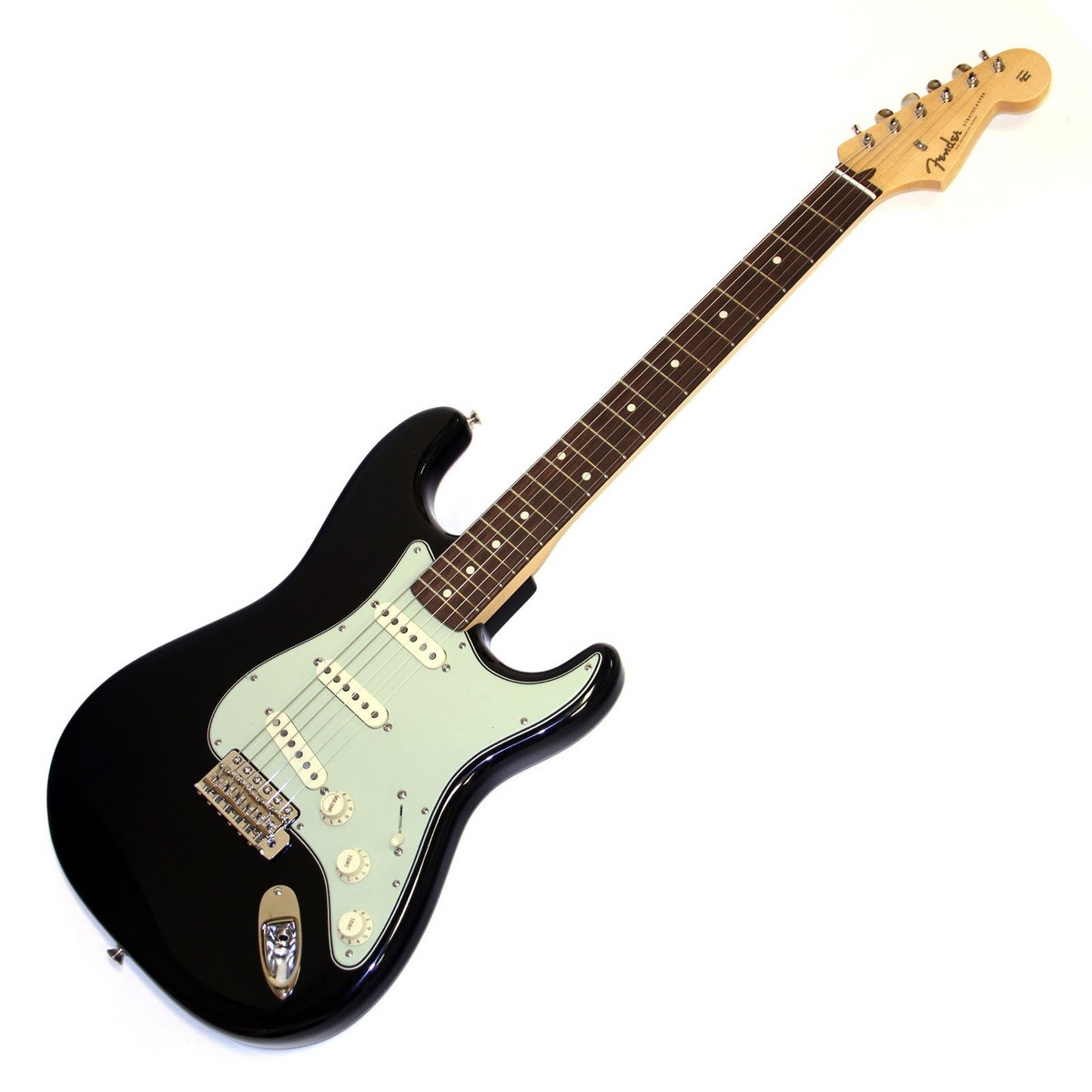

En estética, el objetivo final es algo parecido a esta:


Vamos con las fotos de los componentes

-El cuerpo es de aliso de 2 piezas y pesa 1750gr. Se lo compré al forero Tonydevigo, si vais a comprar un cuerpo no dudéis en pedírselo a él, es un profesional serio que vende material de calidad (ojo, no es mi amigo ni nada por el estilo, pero el trato que recibí del él fue impecable y creo que la calidad de su trabajo merece la recomendación):
https://www.guitarristas.info/anuncios/rebajas-cuerpos-telecaster-stratocaster-fresno-aliso/101633

Hace unos días le di el tapaporos, y ahora le acabo de dar la primera capa de nitro y la he dejado en el armario de secado, cuando se seque dentro de 5 o 6 días le sacaré una foto.

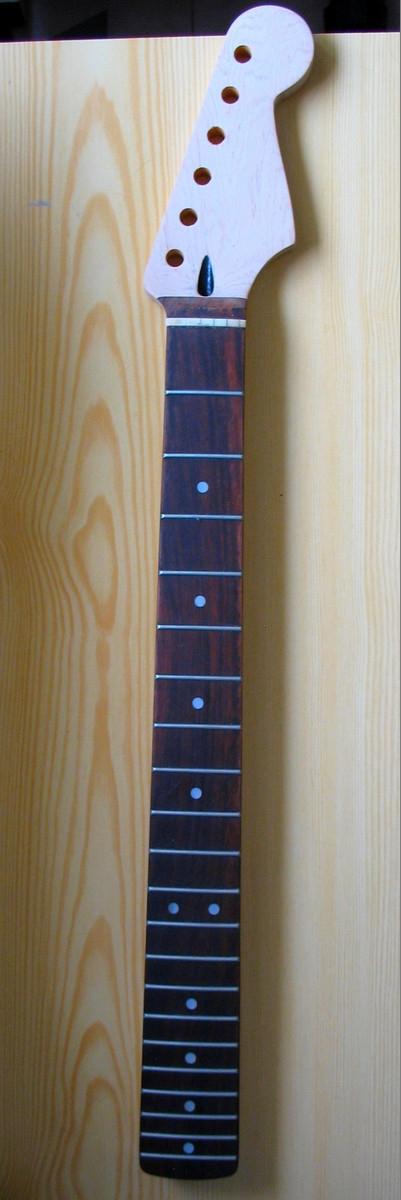

-El mástil este. Venía sin cejuela, así que me ha tocado tallar una de hueso, me parece que me ha quedado demasiado baja, ya veremos si no hay cambiarla...

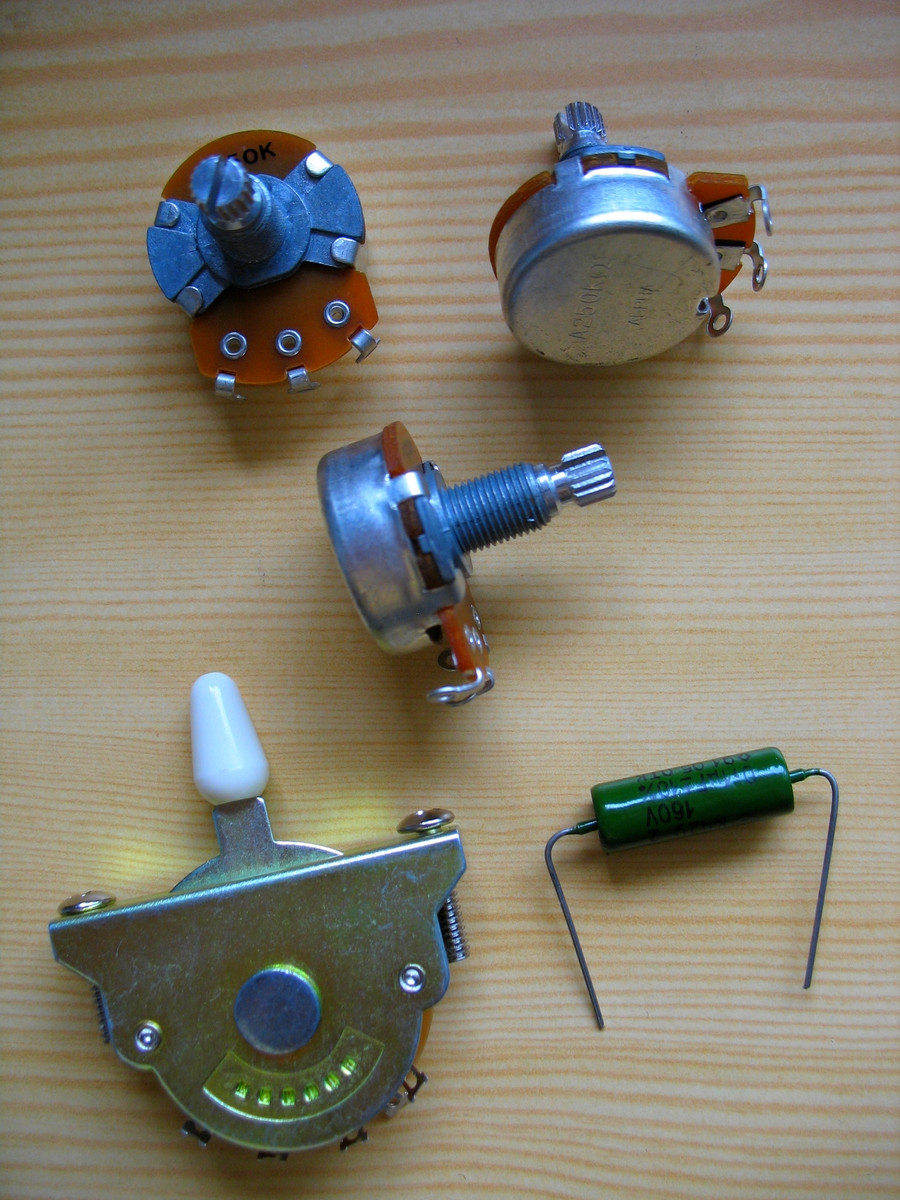

-La electrónica es esta:
Los potenciómetros son alpha de 250k logarítmicos, me ha sorprendido los valores tan exactos que dan; 247k, 249k y 255k, supongo que he tenido suerte, he visto potes CTS dando valores mucho más alejados de las 250k. El único problema que les veo es que tienen la rosca demasiado larga (fallo mío a la hora de comprarlos), pero eso se soluciona con un par de arandelas.
Me he decidido por un condensador de 0,1uf porque es el valor que traen las reediciones de las stratos de principios de los 60'' y me gusta mucho el sonido que sacan. Las guitarras que monta Callaham (el famoso fabricante de puentes) también traen condensadores de 0,1uf.
El selector es el típico fender de 5 posiciones.

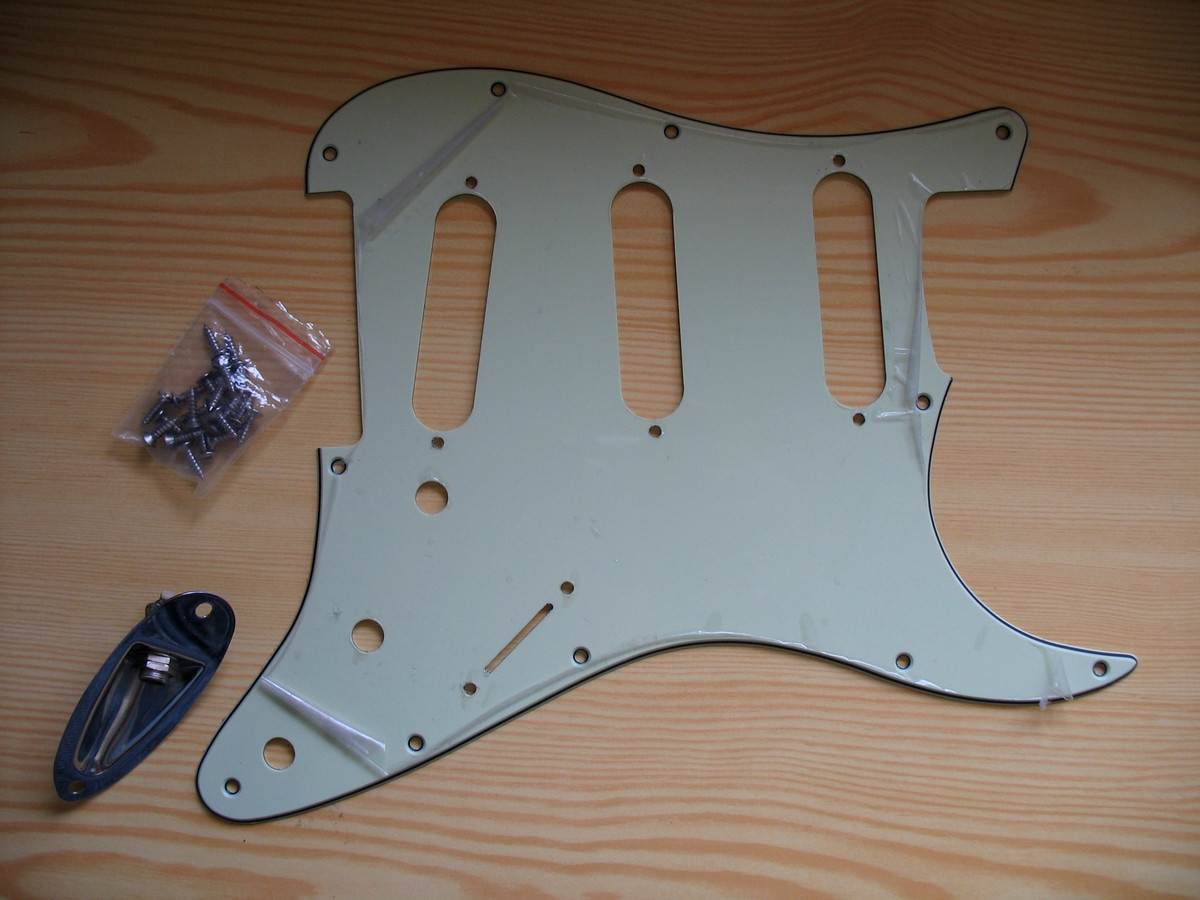

-El golpeador va en color menta (mint), venía con una pegatina trasera que supuestamente hacía las funciones de escudo, pero hice una prueba con el multímetro y vi que no había conductividad, es decir, que simplemente era una pegatina de color gris plateado (menuda estafa más descarada):

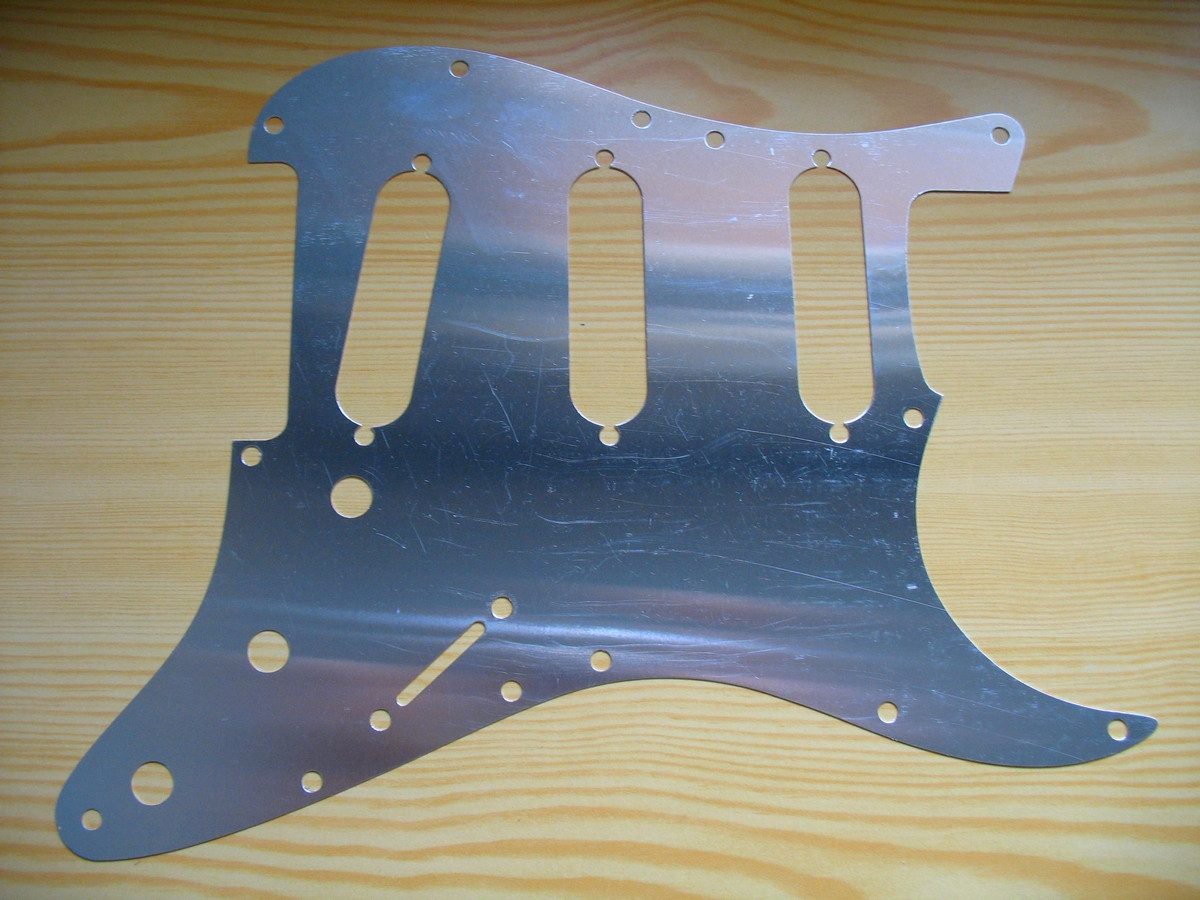

Para solucionar el tema del escudo opté por comprar uno de aluminio ya hecho:
Así es como queda colocado sobre el golpeador.

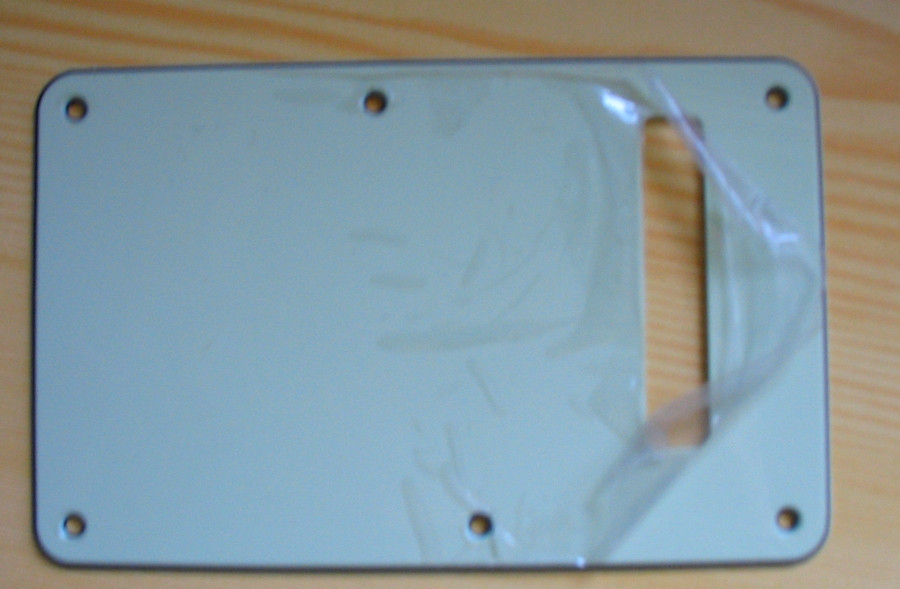

La tapa trasera también es mint, con apertura grande para que sea más fácil cambiar las cuerdas:

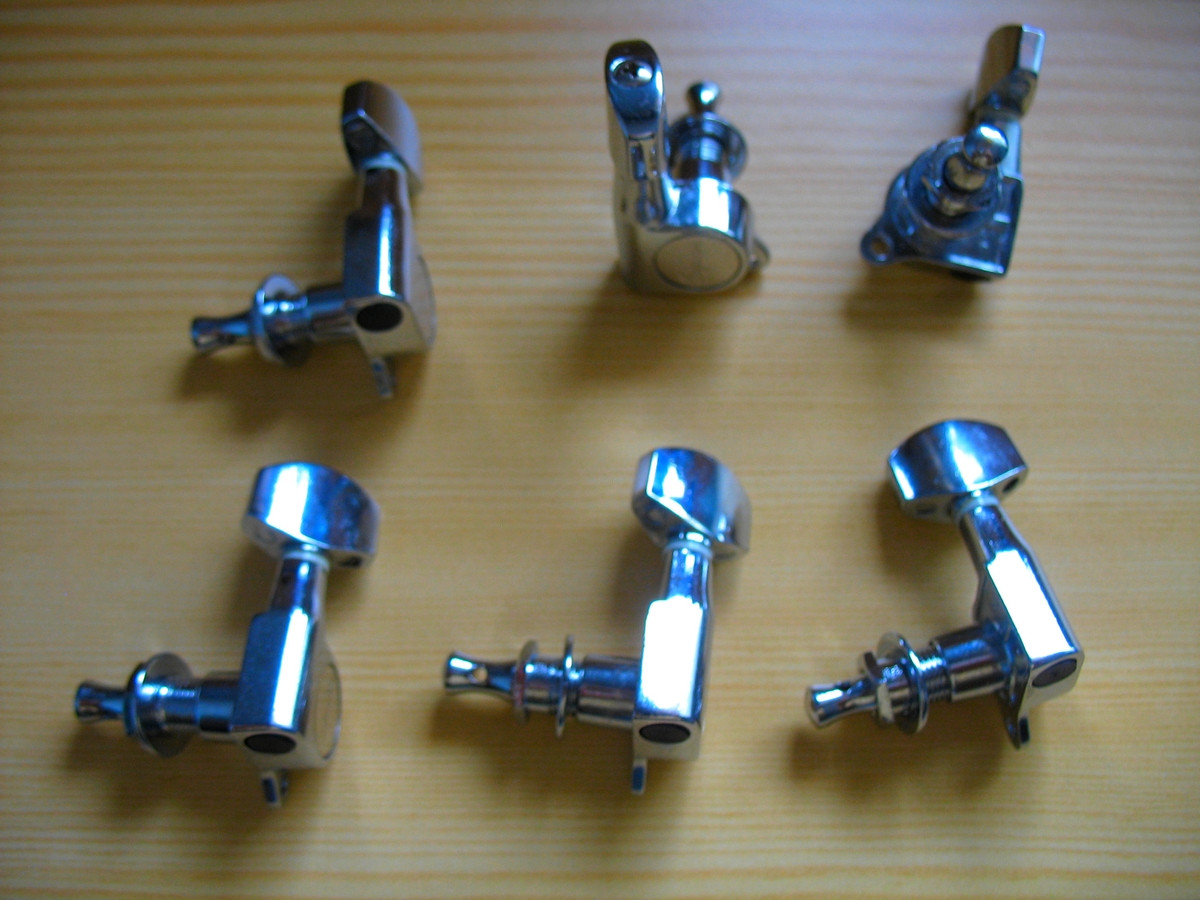

-Las clavijas son recicladas de una squier de principios de los 90'', no se que tal irán, si veo que no cumplen bien su función las cambiaré otras de mejor calidad:

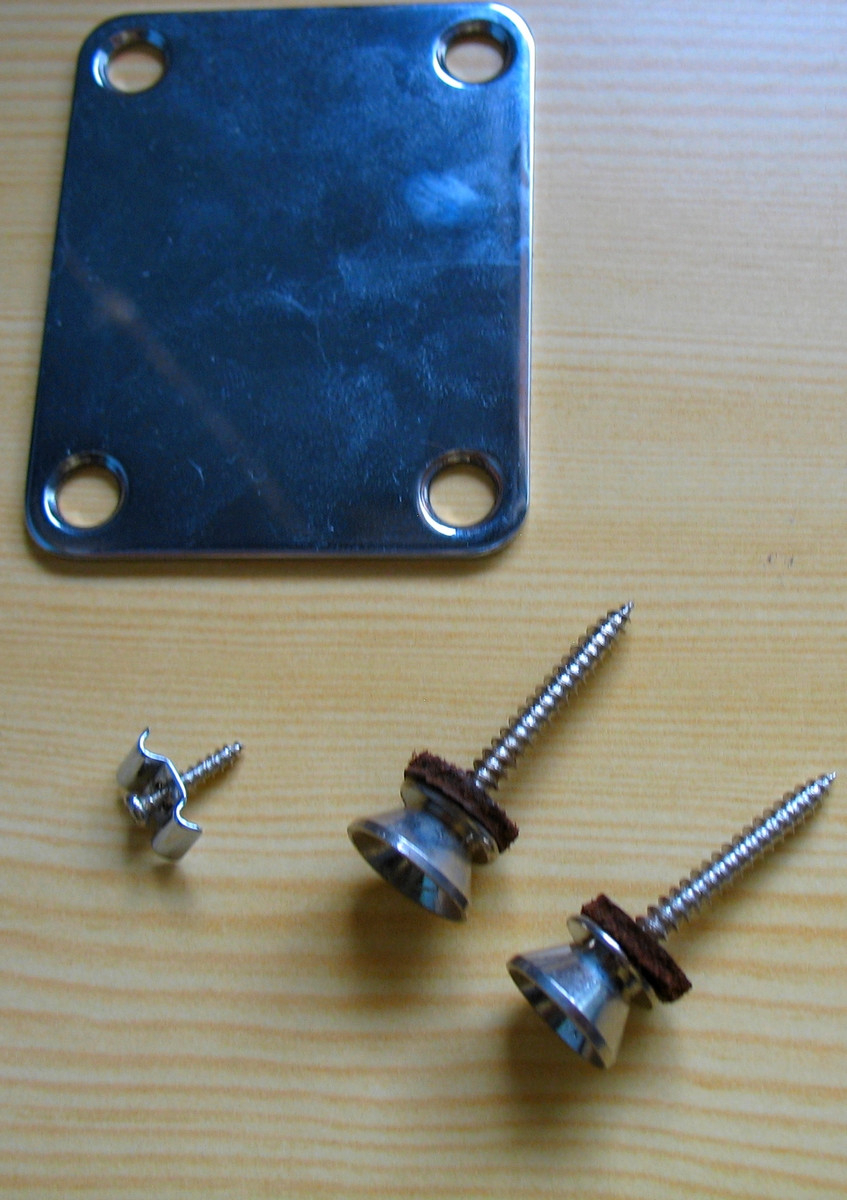

-La placa del mástil y el string tree:

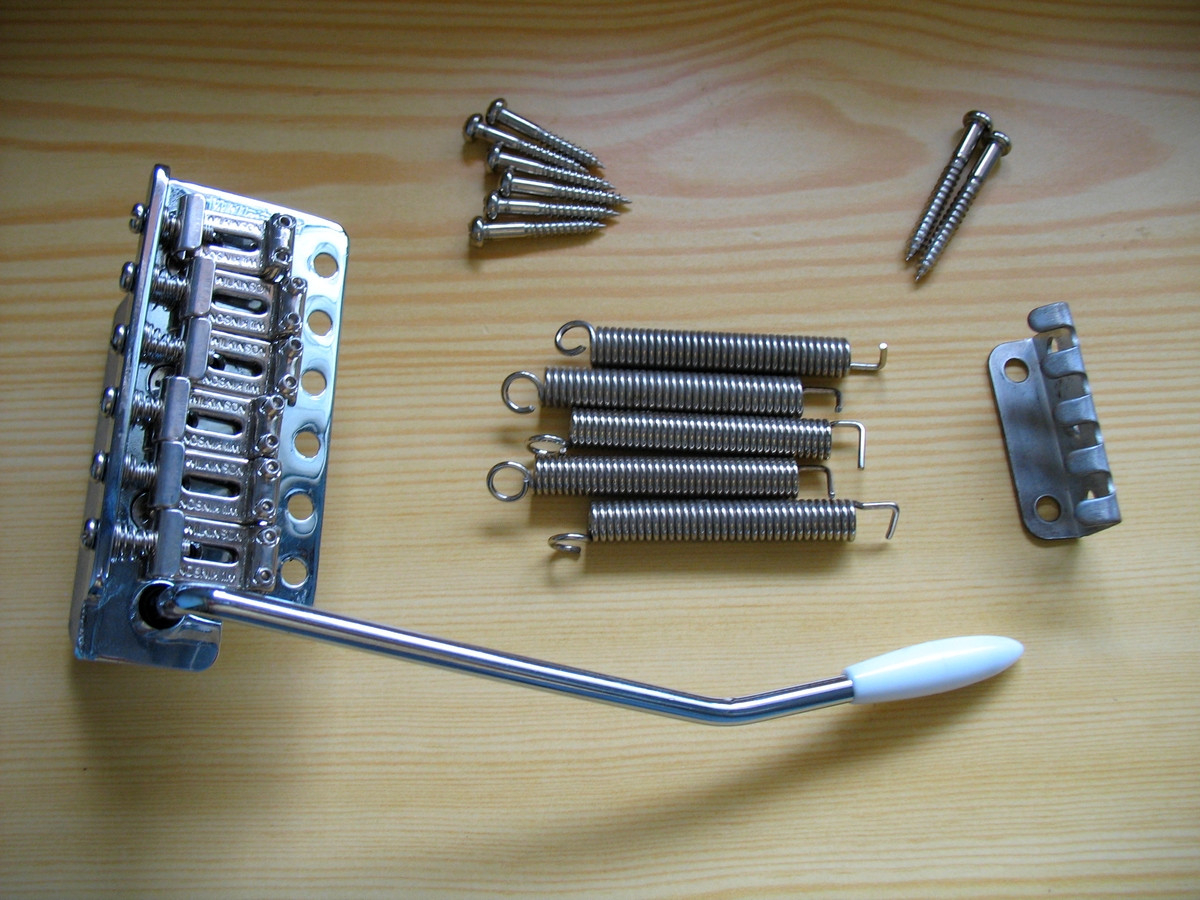

-El puente es un Wilkinson WVCSBCR Steel Block (ojo, no confundir con el que traen las stratos de la marca vintage, el bloque es distinto), es el único puente clásico que he encontrado que tiene la palanca push-in que buscaba.

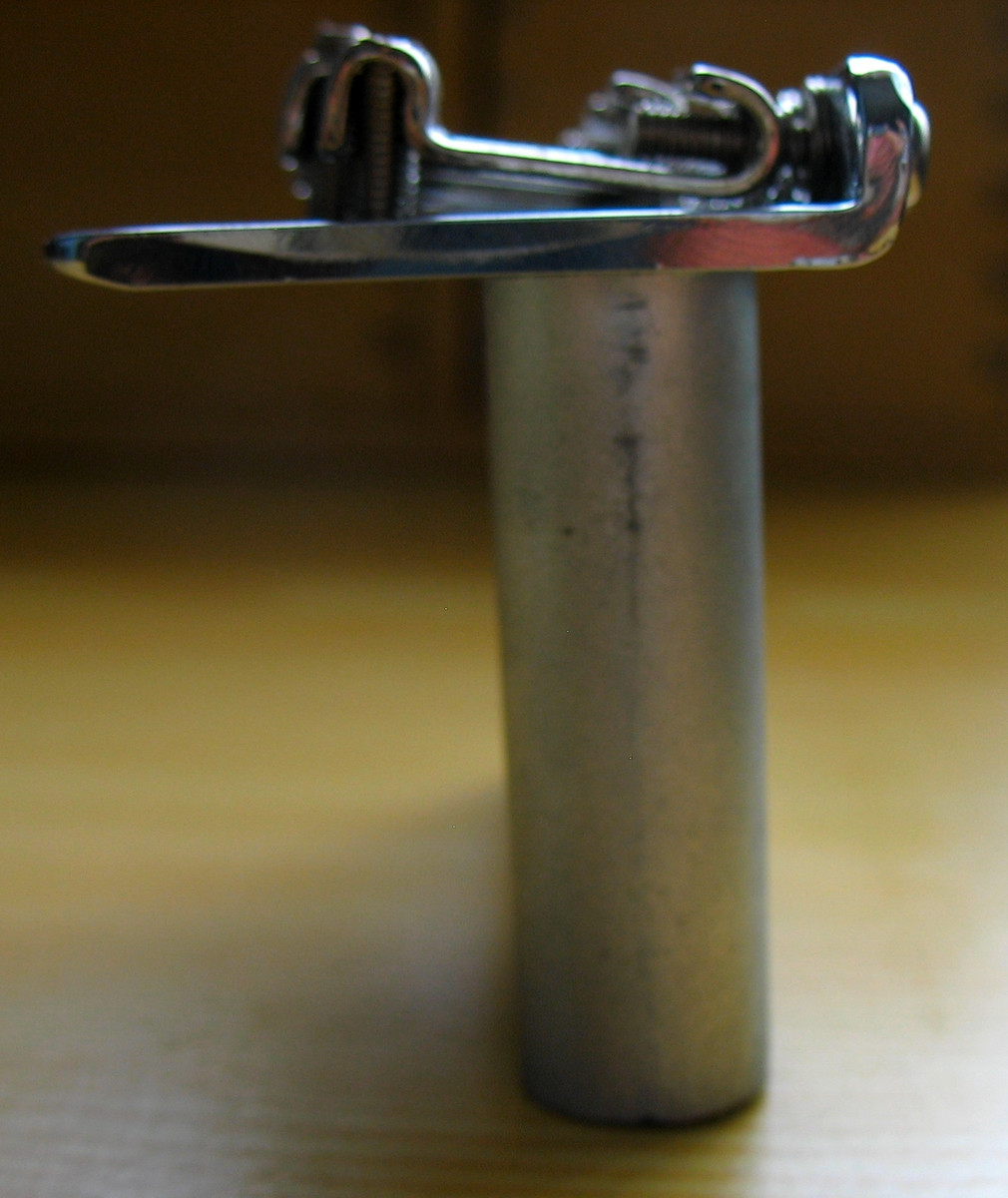

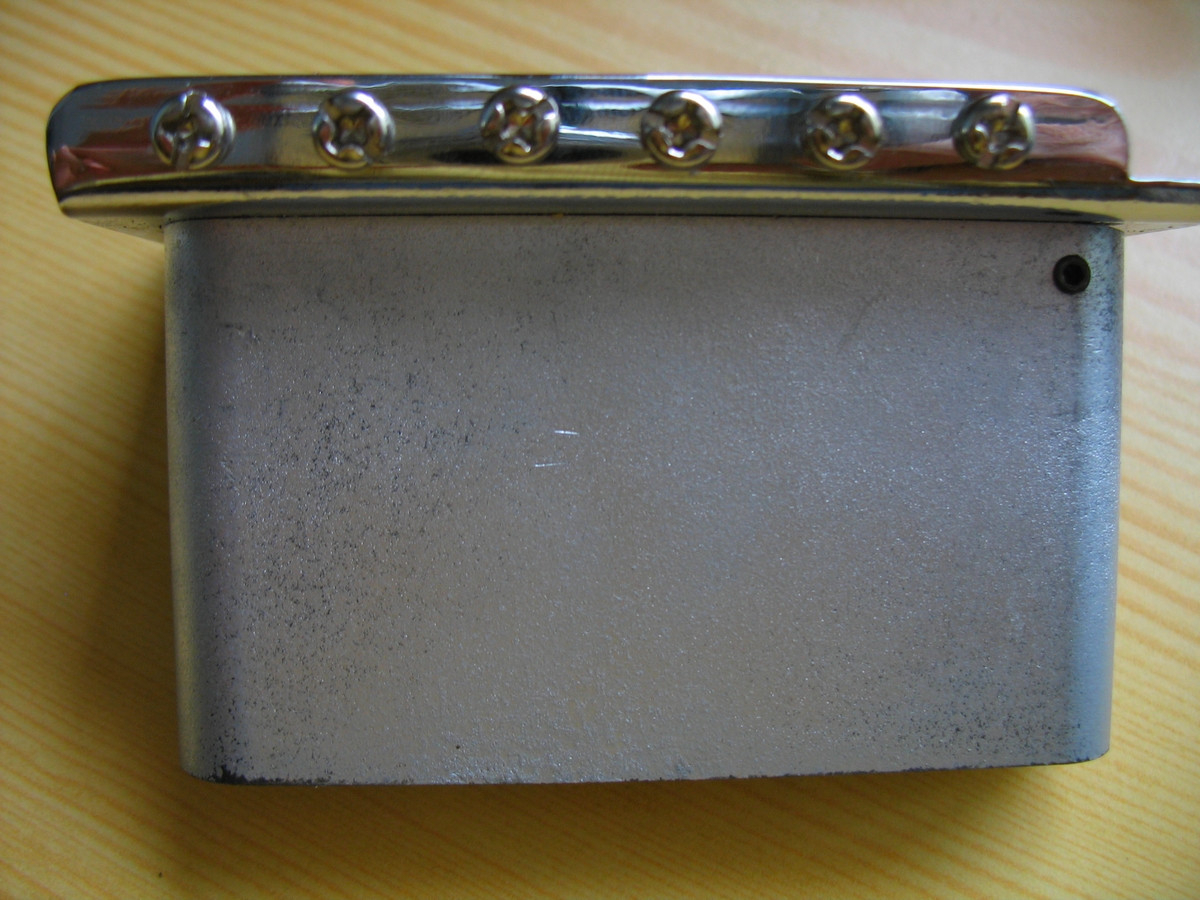

El único defecto que le veo es que el bloque es de acero normal (el resto es de inoxidable), venía pintado de negro y en los sitios donde se había rayado se empezaba a ver un poco de óxido, así que le limpié la pintura negra y le di con un poco espray galva. El punto negro que se ve en la parte superior derecha es para regular la dureza a la hora de meter la palanca.

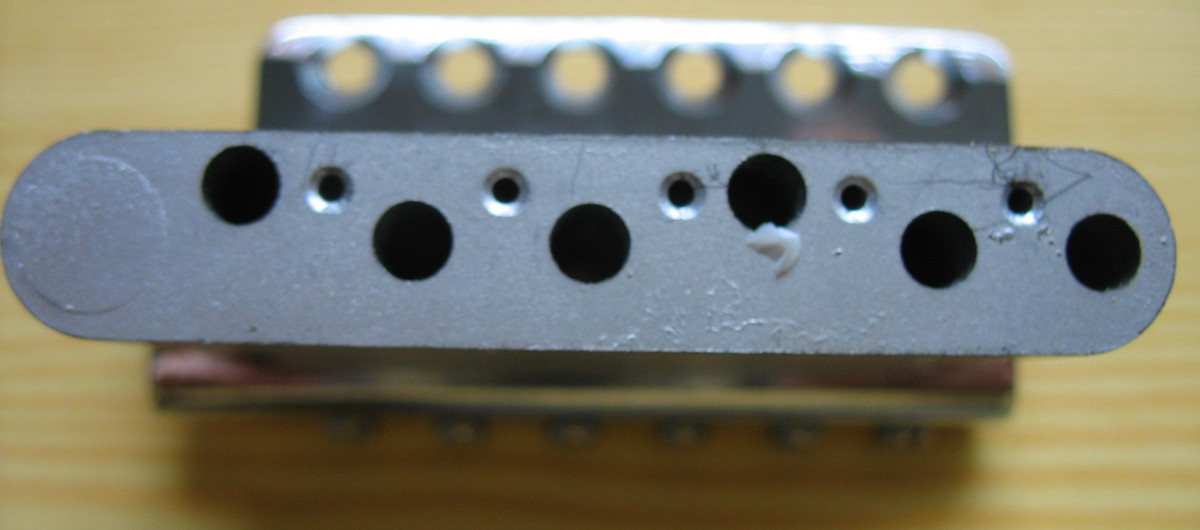

También viene con los agujeros de las cuerdas escalonados, supuestamente esto facilita el quintaje porque hace que haya que mover menos las silletas.


Aún no he decidido que calcas ponerle, las opciones son dos: unas fender o unas personalizadas:

Me gusta más las personalizada, pero no se si con mi impresora obtendré un buen resultado. Lo de "Antonio" es mi nombre, y lo de "Nitrato de Chile" es el nombre con el que se conoce en otros foros al forero que fabricó el cuerpo.
La de fender no la veo apropiada, puesto que fender no ha intervenido en la fabricación de la guitarra, y tampoco es copia de ningún modelo fender en concreto.


Como ya he dicho: esta es la primera strato que pinto, así que cualquier consejo y corrección de la gente que tengáis más experiencia es bienvenida.

De momento esto es todo, iré actualizando conforme vaya avanzando el proyecto.

Un saludo!
Subir
OFERTASVer todas
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
iose
#2 por iose el 29/08/2013
Te veo muy puesto, y lanzado. La precaución de medir la conductividad en la trasera del golpeador nos indica que vas a ser meticuloso, así que me parece que vamos a disfrutar en este hilo :okis:

Yo voto por la calca personal de todas todas, es lo suyo. La impresora mejor que sea láser, y el papel ¿sabes cuál usar?
También queda bien darle un tonito por detrás si quieres un aire viejuno:

Subir
Ballestone
#3 por Ballestone el 29/08/2013
Gracias por contestar.
Procuro ser meticuloso, lo que viene siendo el "despacio y con buena letra" de toda la vida.

También prefiero la calca personalizada. En ebay he visto papel para hacer calcas con impresoras, no se si hay alguna marca en concreto que funcione mejor que el resto. Mi impresora es de inyección, si el resultado no es satisfactorio le pondré una fender y ya está.

Un saludo.
Subir
Ballestone
#4 por Ballestone el 05/09/2013
Seguimos con el proyecto.

He sacado la guitarra del secadero, le he dado un lijado muy ligero para que en la siguiente capa se copien el menor número de imperfecciones posible, la parte delantera ha quedado muy bien, la trasera no tanto: en algunos lugares he apretado demasiado la lija y han quedado zonas demasiado claras, confío que no se note tanto cuando le de 2 capas más.

En las fotos da la impresión de que todos los agujeros se han tapado, pero es solo el polvo acumulado después del lijado, le he soplado y se han destapado.

Un saludo a todos.
Después le he dado otra capa de negro, cuando esté seca colgaré más fotos.
Subir
rodrigofs70
#5 por rodrigofs70 el 06/09/2013
va de lujo ese cuerpo, no se que tendra el color negro que pareciera que no tapa bien la las vetas de la madera, hace poco pinte una guitarra de negro y me costo un poco que no se noten las vetas y eso que es pintura oscura.

yo en lo personal no soy de pintar el neck pocket, porque despues con el mango laqueado y el cuerpo con pintura vas a tener que hacer retoques ahi para que entre bien
Subir
Ballestone
#6 por Ballestone el 06/09/2013
No había caído en eso, gracias por decirlo. De todas formas las capas que le estoy dando son ultrafinas (utilizo una pistola muy pequeña que está más cerca de ser un aerógrafo grande que una pistola normal), aún así en las siguientes capas lo cubriré con un poco de cinta. Gracias por avisar!!
Subir
slowhand
#7 por slowhand el 07/01/2014
Magnifico trabajo.Como dices que montaste pastillas ,quizá puedas responderme una pregunta.Tengo una Seymor Duncan ´59 zebra y la tapa de arriba,la color marfil tiene rajitas entre los imanes.¿Esta tapa puede sustituirse o repararse para que al menos no se vea el desperfecto?Te agradezco tu ayuda.
Subir
Ballestone
#8 por Ballestone el 07/01/2014
#7

Buenas Slowhand. Se puede cambiar la pieza pero no te lo recomiendo. Lo que se te ha roto es esto:
http://www.mojotone.com/Mojotone-Humbucker-Screw-Side-Pickup-Bobbin-Cream-49-2mm-1-image.jpg Para sustituirlo habría que romper la bobina y rehacerla, no creo que merezca la pena.




Respecto al hilo: no he abandonado el proyecto, el mueble está prácticamente terminado, tengo todo el proceso documentado pero actualmente no dispongo de internet en casa y no puedo atender este hilo como es debido. Cuando solucione esto seguiré subiendo fotos.

Hasta la vista.
Subir
slowhand
#9 por slowhand el 07/01/2014
Gracias;creo que la dejaré asi.Si no es abusar,tengo unas pastillas que me han regalado que estan super oxidadas.Que me recomiendas,intentar desmontarlas y meter la tornilleria en vinagre que es lo que me han dicho,o ponerles tornillos nuevos que dicen que venden en ramos guitars.Tambien tienen todos los tornillos de las placas oxidados.En fin,que necesitaria tornilleria nueva para pastillas y soportes y no se que haria con los cilindros.¿Sabrias decirme una tienda donde conseguir esta tornilleria,y cual seria el mejor sistema para dejarlas como vinieron a este mundo de oxido?Gracias tio.
Subir
Ballestone
#10 por Ballestone el 08/01/2014
Buenas. La tornillería la vas a encontrar sin problemas en casi cualquier tienda de música, luthier o incluso en alguna ferretería grande de esas que suele haber en los polígonos industriales. En ebay también hay, busca "humbucker screws".

Lo de recuperarlos con vinagre la verdad es que no se si funciona, me lo apunto para probarlo.

Perdona por ser tan escueto, estoy con el móvil.
Subir
33DD
#11 por 33DD el 08/01/2014
#1

voto por la pegatina personalizada, pero haría un cambio:

donde dice NITRATO, pondría ORIGINAL, como la fender y, debajo nitrato....

ORIGINAL
Nitrato de Chile
Body
Subir
slowhand
#12 por slowhand el 08/01/2014
Gracias de nuevo.Seguro que sabes de muchas tiendas donde comprar de esas cosas;tornillos para pastillas ,imanes,complementos y placas y eso que sean nacionales.Me da yuyu comprarlas en otro continente.Aqui solo he encontrado dos y les faltan cosas.
