¡JCM800 preamp sin ruido por 15€!

Esa esta bien, 220uf despues de quitar tension te descarga los condensadores en un minuto.

OFERTAS Ver todas

-15%

Hughes&Kettner TubeMeister Deluxe 40

679 €

Ver oferta
-14%

Harley Benton MSB-5 ASP

299 €

Ver oferta
-52%

Hughes&Kettner Spirit AmpMan Modern

96 €

Ver oferta

#1114 low y v1b para el canal high deben estar unidos pero para el canal low deben separarse v1b debe quedar suelto no debe ir soldados a la misma patita te adjunto una imagen
Cuando tienes el cable de la guitarra en el jack high el jack low mantiene conectado low y v1b cuando metes el cable de guitarra en el canal low este separa low de v1b

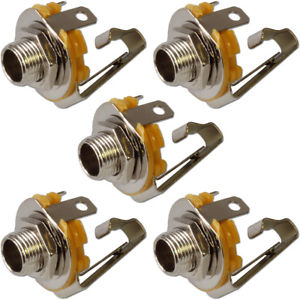

Necesitas un jack como el de la imagen tambien te recomiendo poner uno igual en el canal high asi cuando saques el high deribas a tierra el high

Archivos adjuntos ( para descargar)

Alguien me puede hacer la placa?
Pago lo que sea sin abusar. Por privado.
Up!

en el schematic se debe ver bien, yo siempre he hecho esto poniendo el conmutador doble nunca lo he hecho poniendo dos jack de entrada y creo que tienes razón y es así tal y como tú dices

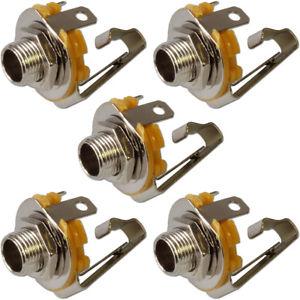

index.php?controller=forum&action=view_attachment&attachment_id=116705

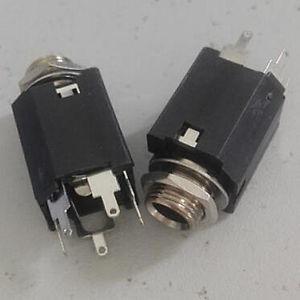

Lo que pasa es Elia que has puesto acaba dando problemas y yo prefiero para esto los Jack de plástico que usan los Marshall modernos esos que llevan los cuatro contactos

Si eso es cierto con el tiempo se dañan lo mejor seria de una vez poner de los plasticos

Archivos adjuntos ( para descargar)

Esos tambien son buenos, yo los que decia eran estos, son mis favoritos:

Archivos adjuntos ( para descargar)

Esos son muy buenos y no fallan

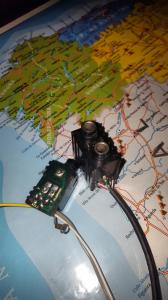

Los que tengo yo son estos, que parecen buenos. Son sacados de un amplificador hi-fi de en torno a los 80 o 90... lo mejor que habia entonces

Archivos adjuntos ( para descargar)

Los he probado con un tester y parece funciona bien

Hola !
Tony GT, una preguntilla, jeje, si por casualidad de la vida yo tuviera una placa ya hecha y perforada de este pre para 6n2p y quisiera montarlo con esa placa y ECC83 , se podria ?
Saltando el tema de la' masa virtual ' y la pequeña diferencia de los pines ...
Se podria verdad aunke haya que hacerle un. " apaño " ????
Estoi escribiendo de cabeza, ahora en una hora voy a leer todo el hilo . creo que habia algo de la placa de la fuente.
Es por segui reciclando, jejeje, ya que me ofrecen una hecha para 6n2p.
El dia de mañana , quiero probar estos tubos rusos y solo tendria que eliminar las modificafiones
Se podria tambien con la del mesa dual ?
Asi ayudamos tambien al compañero lespaul que hizo unas cuantas a recuperar algo de money...
Gracias !!! :piloto_loco:

Si, ya he dicho muchas veces en el hilo cómo se hacía es muy fácil tú montas la placa de las 6 n2p y cuando la tengas hecha únicamente cambias la alimentación de los filamentos, en las 6 n2p se alimentan los filamentos entre la pata 4 y 5, ya he hecho varias veces y ese dibujo luego te lo enseño para que lo veas tendrías que puentear la pata cuatro y cinco de cada válvula y alimentar los filamentos con un cable de 12 voltios en alterna entrando por la pata 9 y el otro a la pata 9 de la otra válvula

¿si conecto el previo y no tengo puestos los potenciometros, que puede ocurrir? Mas que nada por no cargarmelo y asegurarme por lo menos de que funciona lo que tengo hecho.
