¡JCM800 preamp sin ruido por 15€!

TonyGT-Ibiza
#1093 por TonyGT-Ibiza el 15/09/2018
No.
Subir
Alvaro Garcia
#1094 por Alvaro Garcia el 21/09/2018

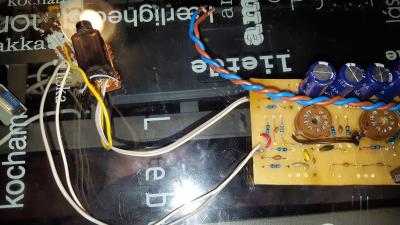

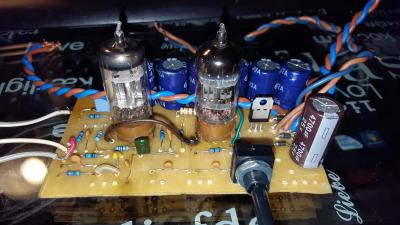

A ver si me podeis ayudar, que el tema del conmutador high/low/v1b me esá volviendo loco...

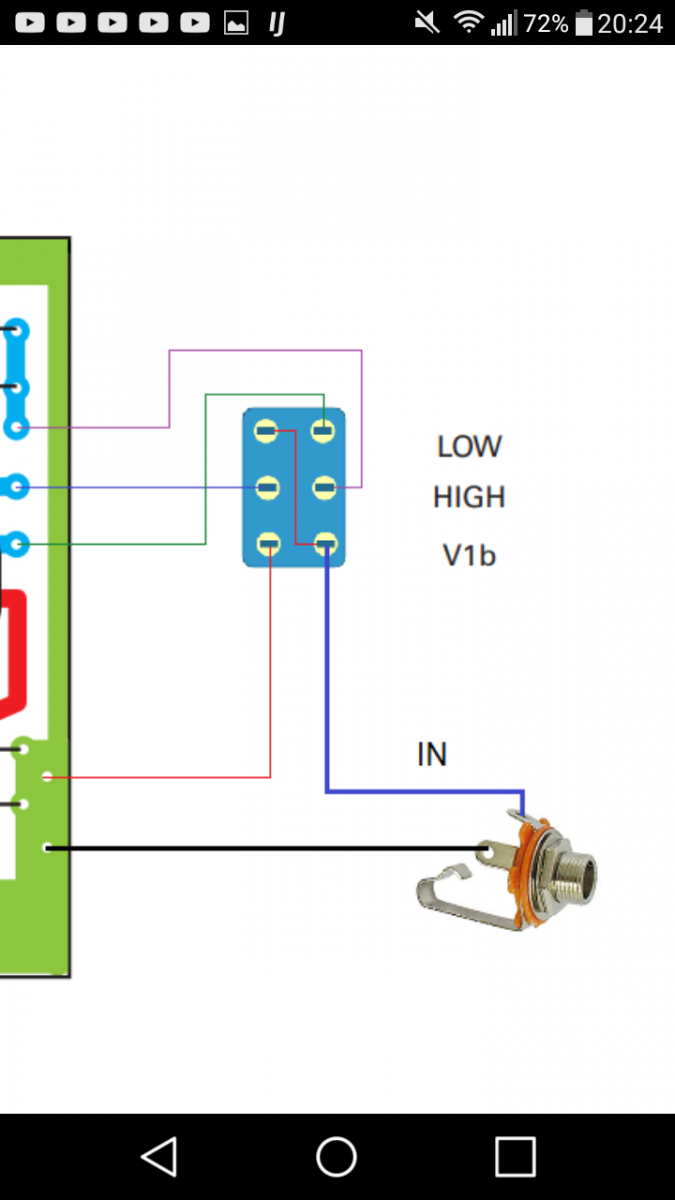

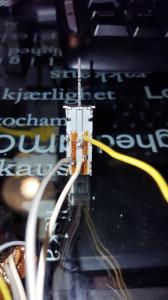

El conmutador es el que veis en la foto. No se si todos los de 2 posiciones y 6 patas funcionan igual, pero lo que yo he hecho ha sido soldar de manera que se conmuten como si fueran jacks independientes (uno de low, y otro de high) siguiendo una imagen de este hilo en el que salia como hacer el montaje para 2 jacks (high/low)
A ver si me podéis resolver dudas y así puedo terminarlo lo mas rápido posible.
he intentado seguir de forma literal el esquema, pero no se si es valido lo que he hecho...
El cable amarillo es el que transmite audio, los restantes que salen del jack (estereo) los he unido a masa porque supongo que no sirven...
Es mi primer montaje de este tipo, nunca antes he montado algo tan complejo, pero para ser la primera vez creo que no está nada mal...
Archivos adjuntos ( para descargar)
Subir
Alvaro Garcia
#1095 por Alvaro Garcia el 21/09/2018
Que por cierto tengo 3 valvulas de previo NOS, 2 de ellas rondan los 100 euros (miniwatt 12ax7 y marconi 12ax7), las dos recuperadas de un trastero de la casa de mi pueblo. Espero que suenen de la leche jeje, me ha costado hacer el circuito lo suyo.
Si me podeis aconsejar algo para no comerme la cabeza y hacer el montaje lo mas sencillo posible, mejor que mejor.
Subir
Alvaro Garcia
#1096 por Alvaro Garcia el 21/09/2018
Si me podéis enviar un esquema bien detallado y explicado de las dos opciones (conmutador o por jacks independientes) lo agradeceria
Subir
Lespaulhc
#1097 por Lespaulhc el 21/09/2018
Toni te lo pasa
Subir
TonyGT-Ibiza
#1098 por TonyGT-Ibiza el 21/09/2018

descargate el rar que hay en la cabecera del hilo y ahi tienes todo lo que te hace falta, cualquier cosa que no entiendas lo preguntas, aqui ya somos todos unos expertos en el previo jcm800, hemos hecho tantos que nos lo sabemos de memoria, nos sabemos todos los fallos, yo ya creo que no es ningun secreto para ninguno de los que regentamos este hilo jejejejeje.
Subir
Alvaro Garcia
#1099 por Alvaro Garcia el 21/09/2018
Gracias a ambos, pero ese esquema ya lo he mirado jeje. Mi problema es que no estoy seguro de si he soldado correctamente los cables o si los conmutadores son todos iguales. De ahí las fotos para que me las miréis si tenéis tiempo... Tambien tengo un par de jacks, por si no sale lo de conmutarlos con un "interruptor". Siento que pueda parecer un poco simple la pregunta, pero es mi primer "cacharro" a valvulas que he montado con 18 años que tengo... si tenéis por ahí alguna foto de vuestro circuito, de la zona del conmutador, agradecería que me enviaseis una foto para guiarme
Subir
Alvaro Garcia
#1100 por Alvaro Garcia el 21/09/2018
Gracias a toni comencé el proyecto ;).
Tengo unas ganas tremendas de poder ver que funciona algo hecho con mis propias manos
Subir
dazz
#1101 por dazz el 21/09/2018
Fantástico trabajo, Álvaro :guitarrista: :palmas:
Subir
Alvaro Garcia
#1102 por Alvaro Garcia el 21/09/2018
Por cierto, soy Cordobes, por si hay algun paisano por aquí jaja
Subir
Alvaro Garcia
#1103 por Alvaro Garcia el 21/09/2018
#1101
Gracias, dentro de poco espero ver como lucen esas valvulas :bien:
Subir
Alvaro Garcia
#1104 por Alvaro Garcia el 21/09/2018
#1098
De hecho lo tuve que descargar para hacer el previo. Gracias a esos archivos pude hacer el previo.
Subir
