#1213 por TonyGT-Ibiza el 16/12/2018
tu puedes conectarla en el condensador que quieras, pones un pin a masa y otro lo pones al positivo.

Piensa que con que se la pongas a uno se te descargaran todos en menos de un minuto, estan todos en paralelo menos dos que llevan una resistencia de 10k y otra de 22k creo, pero al final ese valor es muy bajo en lo que seria la descarga y se te descargan todos igual.
Subir
Quino
#1214 por Quino el 23/12/2018

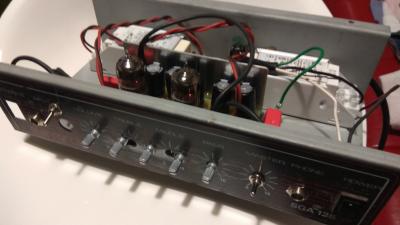

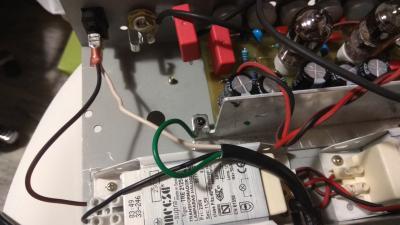

Bueno, pues os presento por fin mi previo acabado (exceptuando el diseño final del mueble y demás cosas de diseño). Como comenté he usado un chasis de un viejo ampli que tenía por aquí y que ya no funcionaba muy allá. La verdad es que me ha venido de perlas porque he aprovechado todo, es decir, cableado de corriente y placa metálica de sujeción que me ha venido de perlas para conectar la tierra del circuito a la tierra de casa (aparte de para sujetar la propia placa del circuito) y para hacer de separación entre circuito y transformadores.

Impresiones:
El previo ha funcionado a la primera (menos mal XD) y es súper silencioso, eeeexcepto cuando tengo el booster activado que hace un pequeño ruidillo si subo el master por encima de la mitad. No es un ruido molesto en absoluto, pero tenerlo lo tiene. Sin el booster activado es puro silencio, me ha dejado sorprendido un montón. También es verdad que he puesto cables apantallados en todo, osea, IN, OUT, HI/LO y Booster.

Las dos únicas modificaciones que he hecho son la de poner una resistencia de 1M a la salida del treble hacia el master y un pote en el master de 100k. Otra pequeña modificación que he hecho es coger la tierra del INPUT del switch HI/LO en lugar de la placa directamente, pero con el cable apantallado me venía mucho mejor hacerlo así.

Bueno, ahora me queda la parte más complicada aunque no lo parezca, que es meter todo esto dentro de algo y que quede bonito. Soy un auténtico desastre para el diseño, pero bueno, algo se me ocurrirá. Quiero dar las gracias a todas las personas que me han ayudado a resolver dudas y por supuesto que ayudaré todo lo que pueda a personas que se animen a hacer este magnífico previo.

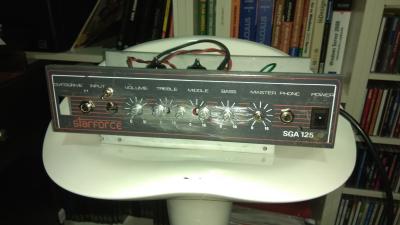

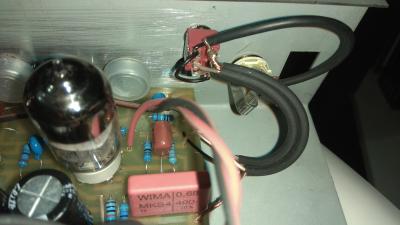

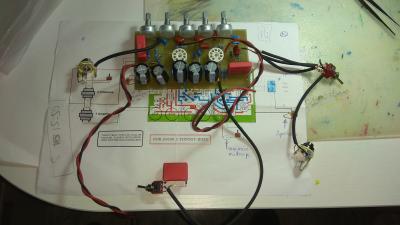

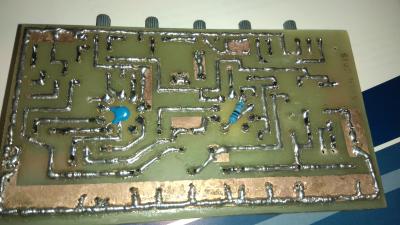

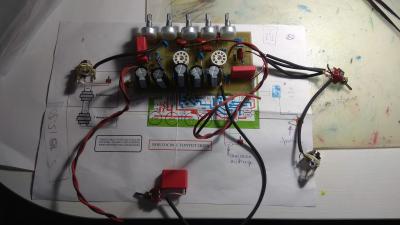

Os dejo unas fotos del tinglado.
Archivos adjuntos ( para descargar)
Subir
Kenworht
#1215 por Kenworht el 23/12/2018
Enhorabuena Quino!
Subir
1
Lespaulhc
#1216 por Lespaulhc el 23/12/2018
Muy bueno Quino ahora una etapa y un cono y a volar.
Subir
1
TonyGT-Ibiza
#1217 por TonyGT-Ibiza el 23/12/2018
Enhorabuena, yo ahora he hecho un esquema y un layout con este preamp con una el84 añadida y un trafo de salida de Red 220v a 6v. Ya está todo casi, muy pronto colgaré el layout y haré un hilo.
Subir
1
Quino
#1218 por Quino el 23/12/2018
Uf, preveo entonces otro ataque de G.A.S colectivo XDDD
Subir
1
TonyGT-Ibiza
#1219 por TonyGT-Ibiza el 23/12/2018
Si, lo tengo ya diseñado, el layout y el schematic, llevo un tiempo estudiando sobre etapas de potencia y tal, Me han ayudado gente del cuartito de diyer, es otro foro donde yo he aprendido mucho, hay varios crack, eso si, ahí hay que poner algunas resistencias de 2w y probaremos también con condensadores de 500v.
Subir
1
Quino
#1220 por Quino el 23/12/2018
Esperaremos entonces ese hilo con impaciencia.
Subir
1
TonyGT-Ibiza
#1221 por TonyGT-Ibiza el 23/12/2018
Te mando un privado.
Subir
Lespaulhc
#1222 por Lespaulhc el 23/12/2018
Es muy facil con una etapa a 6w.
Pero si encima lo haces doble a 18w ya flipas.
Subir
Lespaulhc
#1223 por Lespaulhc el 23/12/2018
Yo a un colega del foro le hecho el amp a 18w completo por 85 eurillos con envio 100 y esta flipando.Por el precio de un pedal.
Subir
1
dazz
#1224 por dazz el 23/12/2018
#1222 Y un chipamp de esos? o la etapa a válvulas contribuye al sonido?

@Quino, enhorabuena tío, fabuloso trabajo, te ha quedado genial!
