¡JCM800 preamp sin ruido por 15€!

Lespaulhc escribió:

un Panzer tu ya sabes que es

Jajajaja.


Está genial, tiene una pinta increíble.

Gracias tony

Es el mismo que la placa que tu me enviaste?

No consigo arreglar el tonestack.

Hola chicos, como estan? Espero que bien.
Yo estuve pensando, y desde mi ignorancia pense en cómo hacere un pedal footswich que desactive la distorsion del pre en el canal de alta: pense en:

Poner dos potenciometros en paralelo( o sea agregar uno extra al que ya tenemos) , y hacer un bypass de la señal que entra mediante la resistencia 470 k y el capacitor 470pf. Con un interruptor entre los dos potenciometros en la entrada de señal. Regulamos uno al minimo de gain, el otro al nivel de gain deseado y cuando queremos tocar en limpio, desactivamos con un footswich el potenciometro que 'satura' por asi decirlo. Ycuando queremos saturacion o distorsión lo activamos y quedarian trabajando los dos juntos en paralelo, pero ganaría el que está entregando mas señal o saturación. ..se entiende? Corrijanme si esto es una completa burrada!!

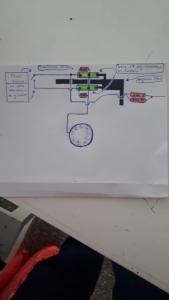

Ahi va mi layout hecho a mano para que me entiendan mejor!

Yo no lo haría así por dos motivos:
1 - la señal de audio recorrerá todo el cable del pedal, degradándose la señal por el camino y cogiendo interferencias.
2 - solo cambias el gain, pero continuaras trabajando con todas las etapas de gain, suponiendo que lo quieres para tener un limpio/crunch y un saturado, el limpio nunca sera limpio.

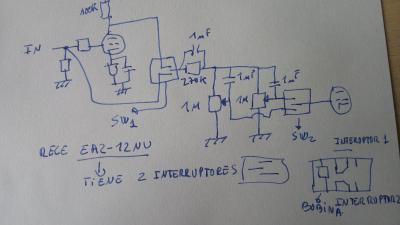

Como la mayoría de relés tienen un doble circuito de conmutación yo activaría el hi/low y el cambio de pote de gain con un solo relé.

Pongo esquema.

El limpio del jcm800 no sirve para nada, ni siquiera suena bien.

#2297 hola! Gracias por la explicación! Claro, tenes razon , la señal de entrada daria un paseo barbaro....el tema es que no entiendo el diagrama que me mandaste, me falta aprender bastante...
Lo voy a ir mirando y analizando...
Gracias!

TonyGT-Ibiza escribió:

El limpio del jcm800 no sirve para nada, ni siquiera suena bien.

Pues a mi me gusta, lo que pasa es que para los canales limpios es mas importante la etapa de potencia, ya que no colorea tanto el previo. La otra cosa es que el condensador de 1nF que esta en el pote de gain para valores de gain bajos, hace que suene muy estridente, a partir de la mitad ya suena con cuerpo y no satura. Una solución seria quitar ese condensador. También hay que decir que los previos fender clásicos suenan mejor los limpios que los saturados, y los marshall al revés, aunque estos se basan en los diseños de fender.

Alejandro Bakich escribió:

el tema es que no entiendo el diagrama que me mandaste, me falta aprender bastante...

Miraré con mas tiempo hacer un diagrama de conexionado, lo que pasa es que a mi me ponéis un diagrama de esos y me cuesta mucho de entender que es lo que hay, y en cambio con esquemas teóricos lo entiendo de una sola ojeada.

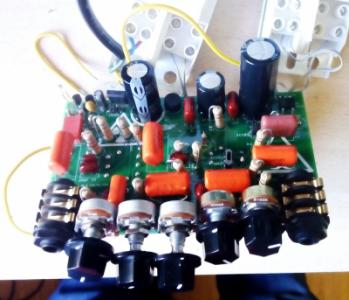

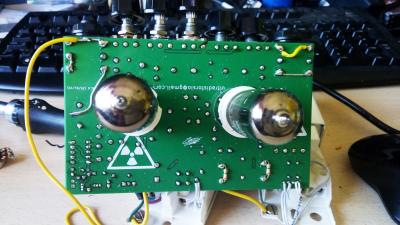

Hoy he podido probar el JCM800 que me diseñé en enero. Es lo de siempre pero intentando que fuera lo mas compacto posible, con las válvulas por el lado contrario a los componentes, con relé para conmutar entre limpio y saturación, y con selección de válvulas para poder utilizar 12ax7 o las rusas (6H2P?) sin tener que cambiar cableado, solo con un interruptor y un jumper. Cero ruidos!! solo el ruido blanco en el canal de saturación, típico de cualquier circuito de válvulas.
No os paso los gerber por que hay un par de errores en la placa, cuando lo arregle lo posteo por si alguien quiere. La diseñé, también, pensando en utilizar resistencias de 2W, condensadores Orange drop, silver mica y la fuente de tensión mejorada.
Cuando tenga tiempo hago una gravacion con mi ampli.

ostra que bueno Toni, y encima las valvulas por abajo, que crack.

Si, pero en cambio el orden de input gain bas mud treble vol y output, no me fije y estan a la inversa.

No debe ser fácil hacer un layout.
