¡JCM800 preamp sin ruido por 15€!

--183940--
#2257 por --183940-- el 07/06/2019
Si su modo dulce son entre 285vdc y 300vdc.
Subir
--183940--
#2258 por --183940-- el 07/06/2019
Es como los filamentos a 6.3v. minimo a 5.7v Max 6.8v...6v perfecto.
Subir
Alejandro Bakich
#2259 por Alejandro Bakich el 07/06/2019
#2258 el voltaje de los filamentos los tengo pendiente de medir....se va notando la mejora en el sonido después de un rato de estar encendido. No pense que sonara tan bien, va a pasar a ser mi preferido jaja
Subir
--183940--
#2260 por --183940-- el 07/06/2019
Si el previo este es el mejor .
Subir
2
classic50s
#2261 por classic50s el 07/06/2019
Hola a todos.
Para los potenciómetros cable normal o cable de audio, del apantallado?
Y si uso apantallado, donde sueldo la malla?
Saludos y gracias de antemano.
Subir
Tonyguitar
#2262 por Tonyguitar el 07/06/2019
si vas a poner los potenciometros fuera de la placa es imprescindible para el gain poner cable apantallado, los otros si no quieres no es tan importante.
Subir
classic50s
#2263 por classic50s el 07/06/2019
Ok Tony.
Ahora explícame cómo si fuera tonto :sonrojado:
Tres contactos, tres cables, cada uno con sus respectivos..... Eso fácil.
Pero cada cable individual tiene su malla. Las junto y a masa?
Masa en la propia carcasa del potenciómetro? Al Faceplate, a otro punto de masa de la placa?
Gracias
Subir
Tonyguitar
#2264 por Tonyguitar el 07/06/2019
classic50s escribió:
Ok Tony.
Ahora explícame cómo si fuera tonto
Tres contactos, tres cables, cada uno con sus respectivos..... Eso fácil.
Pero cada cable individual tiene su malla. Las junto y a masa?
Masa en la propia carcasa del potenciómetro? Al Faceplate, a otro punto de masa de la placa?
Gracias


ahh si, sorry, tienes razon, la explicacion ha sido bastante pobre.

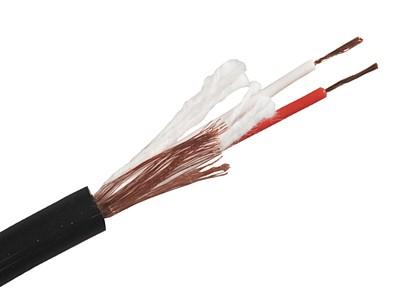

Cogete cable de este de auriculares tipico stereo, fijate que el pote del gain lleva 3 cables y uno va a masa, el que va a masa usa el apantallado coaxial y para los otros dos el cable que va dentro rojo y el blanco.

luego hay otro cable de muchos hilos que es tipo porteros automaticos, yo ese lo uso para sacar los cables que van dentro, pero si tiene apantallado creo que podria servir para estas cosas tambien, siempre y cuando de los 3 pines del potenciometro uses el apantallado para conectar el pin de masa.
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#2265 por Tonyguitar el 07/06/2019
fijate que el potencimetro del gain uno va a una resistencia de 470k, otro va a la pata 7 de la primera valvula y el otro a masa, ese ultimo es el apantallado.
Subir
classic50s
#2266 por classic50s el 07/06/2019

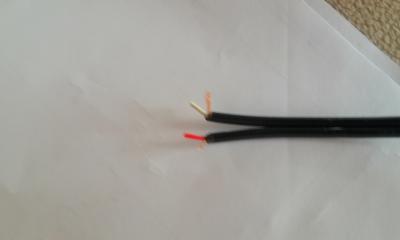

Yo es que lo que tengo es cable de RCA.
Son uno blanco y otro rojo, y ambos llevan malla.
Supongo que junto las dos mallas y las conecto al pin que está a masa...
Y luego el rojo al del medio ( pata 7 de la válvula) y el blanco al del otro extremo ( resistencia de 470K) o al revés los colores, eso da igual..., Quiero decir cada uno con su correspondiente que es lo importante, no?
Lo que no sabía era que hacer con la malla :va_a_ser_que_no:
Gracias máquina!
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#2267 por Tonyguitar el 07/06/2019
el rca es mas grueso, yo ese es el que uso siempre, dije auriculares por que tambien vale, pero yo uso el rca de cables que tengo aqui que voy reciclando jejejejeje.
Subir
Tonyguitar
#2268 por Tonyguitar el 07/06/2019
pues ese mismo cable lo usaras tambien para el input y para el interruptor comuntador de hi y lo
