Alejandro Bakich escribió:
Me dijo que el regulador de voltaje 7812 era muy chico y se iba a calentar o quemar las valvulas

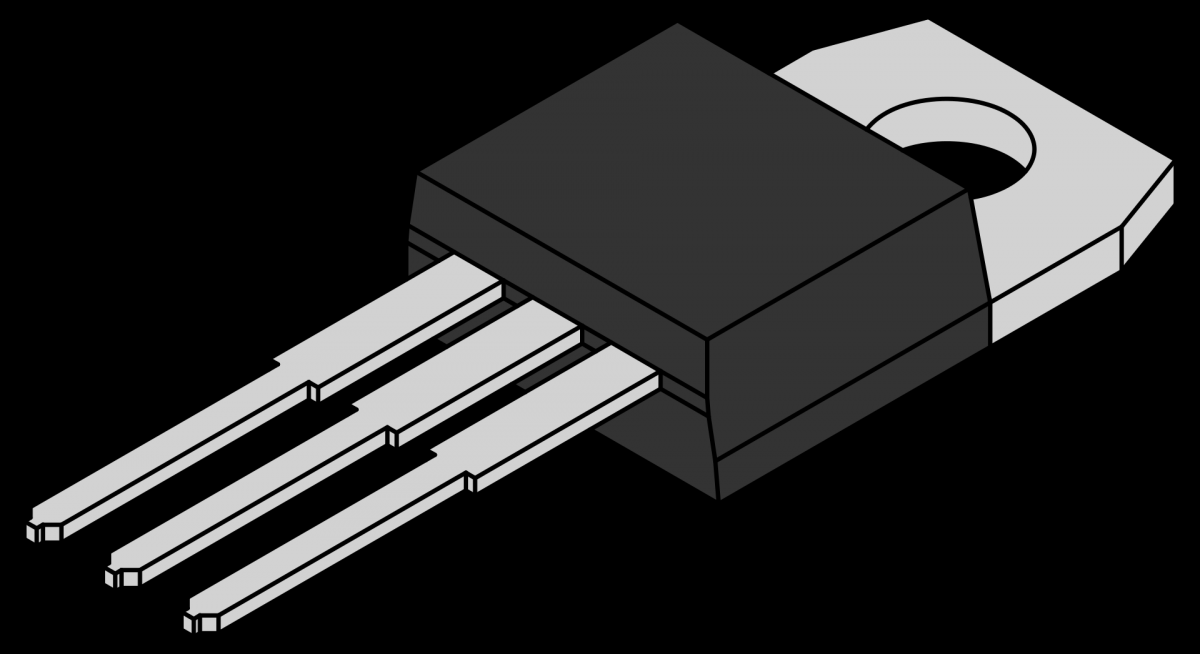

No sé si puede quemar las válvulas, pero no estaría de más ponerle un disipador al 7812. Cuál has comprado? Supongo que el paquete TO-220 como estos

▶ 1 respuesta directa

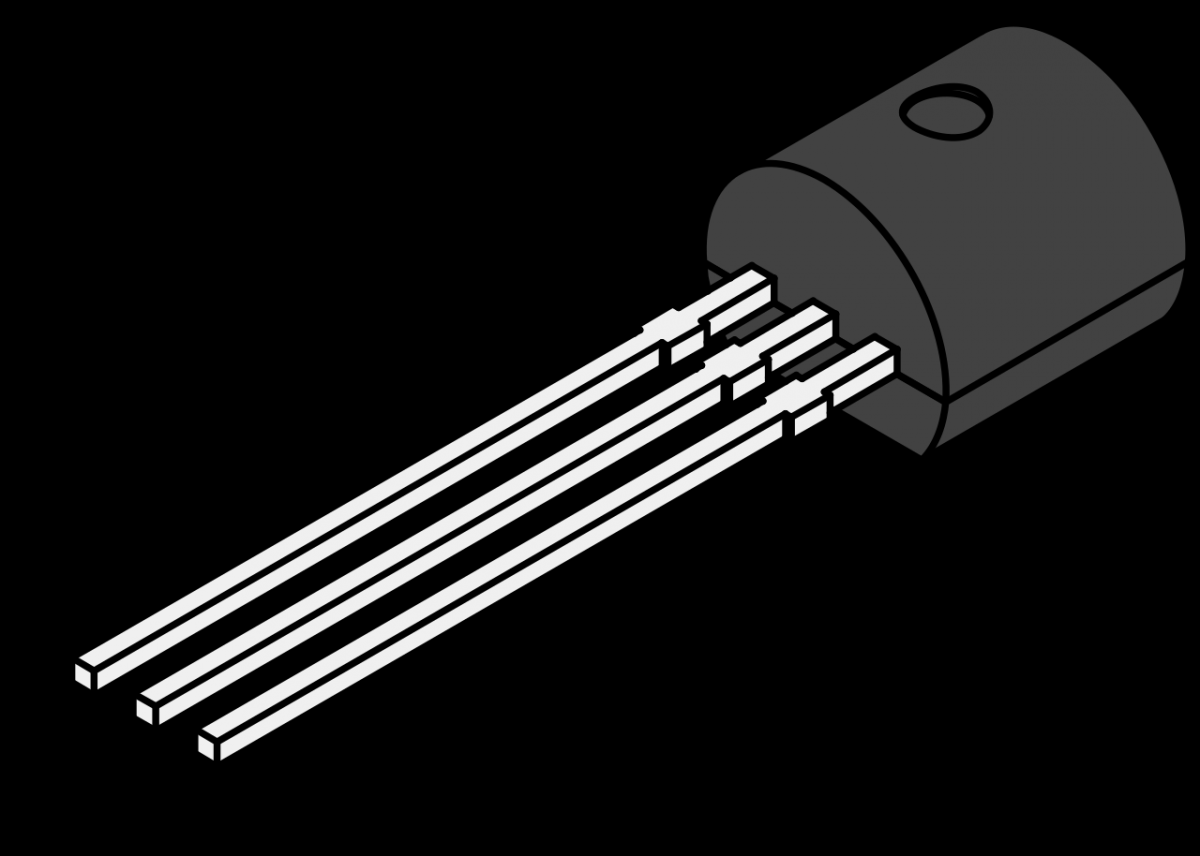

Si es como este TO-92 no te vale

Que le ponga un buen disipador grande y salimos de dudas... Haber.

#1886 es como este, si. Pero dice 7812 y abajo dice p 119 es el que necesito? Compre disipador también. ...

Kenworht escribió:
Que le ponga un buen disipador grande y salimos de dudas

No hace falta que sea muy grande por lo que sé, pero por lo que valen mejor ponerlo creo yo

La salida filtrada de los 12V AC serán unos 17V DC, si la corriente que chupan los filamentos es de 300mA, el consumo en el regulador será de

(17V - 12V) x 300mA = 5V x 300mA = 1.5W

Se supone que un TO-220 aguanta hasta 1W sin disipador, así que para 1.5W bastaría un disipador pequeño de los típicos estos:

https://www.ebay.es/itm/5X-Aluminum-TO-220-Heatsink-Heat-Sink-With-Screw-Sets-Kits-for-Transistors/113226127607?hash=item1a5ccd98f7:g:umUAAOSwfhxbh1iK

Alejandro Bakich escribió:
es como este, si. Pero dice 7812 y abajo dice p 119 es el que necesito? Compre disipador también. ...

Por lo que dices ahí creo que te valdría perfectamente. Pon unas fotos del regulador y el disipador si quieres salir de dudas, pero vamos que estoy casi seguro de que te irá bien, porque para un TO-92 no hay disipadores que yo sepa

▶ 1 respuesta directa

Pues haber si es cierto porque ahí estaba yo con la duda..

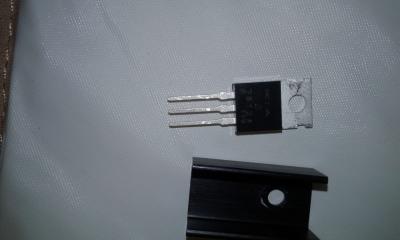

#1891 aca esta 7812 p119

Archivos adjuntos ( para descargar)

#1893 Perfecto, eso debería ser más que suficiente en mi opinión, buena elección

#1894 gracias pero en realidad compre lo de la lista. Lo que si pienso es montar por un lado lo que es alimentación y condendadores electroliticos, por otro lado las valvulas y por otro los potes y jaks, todos los cables de potes , out in apantallados. ..

Lo que decia tonygt es verdad se vienen abajo un poco los alogenos pero con poner otro mas para filamentos ya la cosa cambia y tenemos 265v en vez de 240v y hay ya si hay tralla para rato y sin modificar el bias del esquema haber si se van los vecinos y uedo hacer una review de todos los amplis y os explico
Los trafos de salida diferentes que puse he monte y bobine a mano.ah y como dice Tonygt fuera matemáticas y teorias y mas destornillador y punta de oido.
