¡JCM800 preamp sin ruido por 15€!

#1764
El resto de componentes no importa, alargas las patillas y listo, pero los zócalos en eso son críticos.
Voy a esperar a que lleguen y así voy sobre seguro.

OFERTAS Ver todas

-15%

Hughes&Kettner TubeMeister Deluxe 40

679 €

Ver oferta
-14%

Harley Benton MSB-5 ASP

299 €

Ver oferta
-52%

Hughes&Kettner Spirit AmpMan Modern

96 €

Ver oferta

Chicos, ahora les consulto sobre los capacitores:
Los de 47uf , si no entendi mal, tienen wue ser de 350 v electrolíticos,
El de 4700 uf, de 16 v y tambien electrolítico, bien?

Ahora el resto:

# 100 pf: ceramico o film? Cuantos V?
# 470 pf: ceramico o film? Cuantos V?
# 0,001 uf o 1nf: ceramico o film?cuantos V?
# 0,022 uf: poliester? Cuantos V?
# 0,68 uf: poliester? Cuantos V?

Chicos muchas gracias!

Cerámicos o silver Mica.
Poliester o polipropileno.
400V.

Te voy a poner ahora un esquema marcando donde va cada condensador de más de 250v,

Lo que dice toni de las resistencias de 2w de los anodos pues seguro que tiene razón, yo las he puesto en circuitos de previos y en reposo en sus bornas hay una caída de tensión muy baja, claro que cuando la válvula conduce osea, cuando hay señal ahí seguro que baja la tensión de ánodo y cátodo y aumenta en la resistencia.

Decir que más de una vez Le he cambiado a un ampli averiado la resistencia de ánodo abierta.

Ah! Claro, porque en la lista de componentes solo dice los voltajes de los 47 uf y de los 4700 uf...

Un jcm800 no llevaria pote de presence?

#1770

La presencia en un JCM800 se hace con re-alimentación en la etapa de potencia.

Hola chicos! Tony te consulto por el voltaje del resto de los capacitores! Disculpa mi insistencia! !! Mil gracias a todos por su ayuda!!!

toni.kt88 escribió:
La presencia en un JCM800 se hace con re-alimentación en la etapa de potencia.

Eso mismo es toni jeje, el N.F.B negative freed back, esa realimencacion de la salida del altavoz mediante un cable controlada por el control presence que realimenta a la valvula inversora, en el previo no hay valvula inversora, ni tampoco hay etapa de potencia en push pull, por lo tanto no puede haber presence.
De todos modos ese control en este preamp no sirve para nada, los amplis jcm800 comerciales de marshall single ended no llevan tampoco el N.F.B.

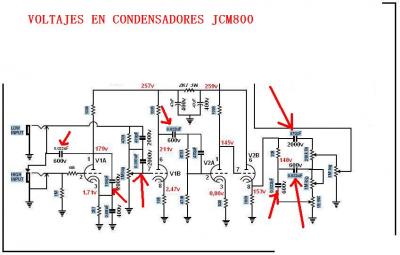

Compañero ALEJANDRO, aqui tienes los condensadores que debes poner de voltajes altos.

Si los pones de 250v te sirven, pero van un poco justos, yo que tu los pondria de 300v para arriba.

Archivos adjuntos ( para descargar)

Muchas gracias tony, ahora miro bien y cualquier duda te consulto! Gracias por tu tiempo!

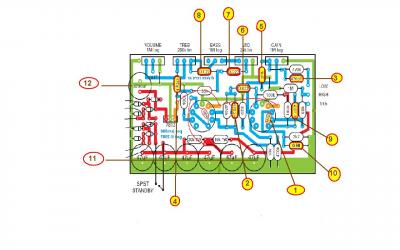

Hola chicos! Tony, no entendi el diagrama, asi que ahi hice un bosquejo del circuito con la enumeracion de todos los capacitores para que me digas que volltajes lleva cada uno y de que tipo serían. En los puntos 11 y 12 son electroliticos, pero el resto no se , de poliester? Perdona, estoy mas pesado que collar de melones jaja.

Archivos adjuntos ( para descargar)

Si colega de poliéster de 400v o 600v y los pf azules tipo lentejas de 1kv.
