¡JCM800 preamp sin ruido por 15€!

Alejandro Bakich escribió:
Dos que dicen ; cl21 630v 224j

Esos son de 0.22uF (220nF), no de 0.022uF (22nF)

Alejandro Bakich escribió:
Y dos que dicen Mf 222 j 630v

Y estos tampoco son de 22nF, son 2.2nF

Los de 0.022uF (22nF) vienen marcados como 223J

OFERTAS Ver todas

-11%

Harley Benton HBD120CEBK Bundle

119 €

Ver oferta
-11%

Ibanez AE340FMH-MHS

745 €

Ver oferta
-20%

IK Multimedia ToneX One Joe Satriani Ltd Ed.

218 €

Ver oferta

#1909 claro me parecia que me los habían dado mal, yo no se mucho pero hice las conversiones y no me daba ni uno ni el otro....el de 0.68 uf si esta bien...

#1910 Mirate esto para saber los valores de los caps a partir del código de 3 dígitos: https://www.inventable.eu/2012/09/15/como-se-leen-los-valores-de-los-capacitores/

https://circuitdigest.com/calculators/capacitor-value-code-calculator

#1911 si, justo el primer link me ayudo a darme cuenta, con la calculadora, el de 0.68 daban bien, pero los otros no me coincidian...yo no veo mucho y necesito anteojos, pero el de la tienda esta peor que yo jaja

#1907 pues son bonitos y baratos!! buscar algo mejor no tiene sentido si no es un previo de tocadiscos o una distorsión high-gain, pero luego te tienes que complicar mas la vida.
He mirado data sheets y para _"line y load regulation" son casi iguales, y para el ruido no lo se por que dan los datos de diferente forma y no se cual es la diferencia, pero diria que son muy similares, la diferencia esta en que es regulable.

Para temas de caldeo de valvulas yo ya paso de 7806 etc prefiero pillar un trafo desmontalo y bobinar el secundario al voltaje adecuado y a alterna filamentos.
Es facilisimo .

Lespaulhc escribió:
con poner otro mas para filamentos ya la cosa cambia y tenemos 265v en vez de 240v

Eso no llegue a probarlo, es buena idea, de
Todos modos da igual si te quedas en 240v en placa, las curvas de la el84 te sirven para ver la corriente que necesitamos para cátodo.

Es decir, esto es un ejemplo:
Si en placa tienes 240v y circulan 40mA, pues sacas la misma potencia que si Alimentas a, 330v y circulan 29mA.

Si el voltaje es bajo, hay que aumentar la corriente y se consigue lo mismo.

Si es bias fijo con tensión negativa, de reja.

Y si es variable lo haces bajando la resistencia de catodo

dazz escribió:
#1906 Gracias Toni. Es que les he pillado un poco de manía a los 78xx y estoy constantemente buscando excusas para pillar LM317 en vez de chorrocientos tipos de 78xx

Los 7812 y los LM317 no Dan buenos resultados, los heaters consumen mucha corriente.

Esto va bien con un buen disipador y un par de válvulas de previo como máximo.

En amplias comerciales unca vi esto dentro.

Para los filamentos son 6.3v en ecc83 y el84, y hay un 10% de tolerancia, da igual 6.7v o 5.8v

Lespaulhc escribió:
Para temas de caldeo de valvulas yo ya paso de 7806 etc prefiero pillar un trafo desmontalo y bobinar el secundario al voltaje adecuado y a alterna filamentos.
Es facilisimo .

Eso es lo mejor.

Además, la idea de rectificar a continúa los filamentos es, mezclar dos cosas distintas.

Los amplios comerciales lo hacen como tú.

No hay ninguna ventaja en rectificar los filamentos, no forman parte de la parte amplificador a del tubo, si no más bien es una resistencia que calienta el pentodos

Calienta el cátodo.

De tener la posibilidad de bobinar,
sería , 3,15 - 0 - 3,15.

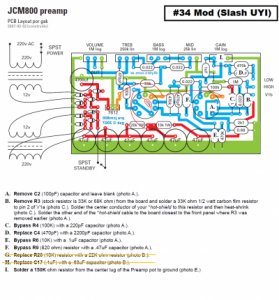

Esta es la MOD 34 que hizo Frank Levi para Slash durante la grabación de los discos UYI y el Spaguetti. Como el previo de GAK no tiene en cuenta las válvulas de potencia, hay un par de modificaciones que no se podrían hacer, pero la mayoría de ellas sí.

El #34 suena como un JCM800 con un SD1 tal que así

https://www.youtube.com/watch?v=k3MKiVThA0w

Saludos
