¡JCM800 preamp sin ruido por 15€!

Lespaulhc
#1861 por Lespaulhc el 28/04/2019

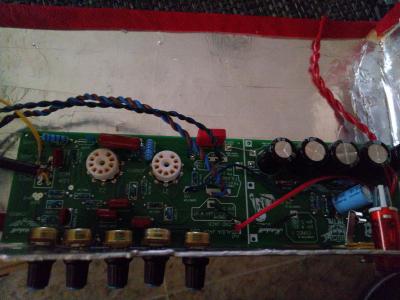

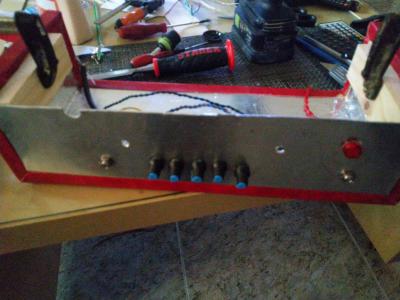

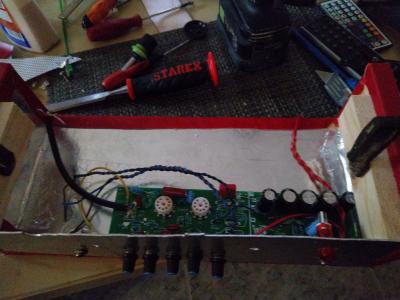

Yo el jcm800 aconsejo a 6n2p ademas se alimentan las 2 en serie y en alterna a 12v con alogenos.De hecho estoy montando uno ahora jajajaja.Eso si con mis pcbs.
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
Tonyguitar
#1862 por Tonyguitar el 28/04/2019
classic50s escribió:
¿Y qué te parecería poner dos de 1M en paralelo(Eso equivale a una de 500K) y las dos de 1w? ¿No descargaría más rápido y sufrirían menos las resistencias?


Eso está genial
Subir
Alejandro Bakich
#1863 por Alejandro Bakich el 29/04/2019
Hola chicos, tengo un balasto o reactancia de 220 50hz 30w y dice i: 0.405A ..
Son 4.05 amperes???
Subir
Lespaulhc
#1864 por Lespaulhc el 29/04/2019
No son 400ma 4 amperios son 50w.
Aunque en teoria tendria que tener 2 amperios mas o menos.
Subir
Alejandro Bakich
#1865 por Alejandro Bakich el 29/04/2019
#1864 yo quería conseguir de 4 amperes, voy a seguir buscando. ..gracias!
Subir
fmk
#1866 por fmk el 29/04/2019
Ya que comentais a veces de valvulas rusas, por aquí y os veo puestos en tubos rusos y chinos, ....

Yo esque me conozco mas los modelos usa y europeos, que le vamos a hacer....
De las equivalencias rusas me estoy empapando un poco, pero esque las denominaciones son tan parecidas entre si, que menudo cacao.

Bueno pues para un previo a valvulas tengo un par de tubos:

6k4 creo que son rusos o chinos, pero muy mejorables,
El caso es que no estoy encontrando una sustituta intercambiable directamente a estas 6k4 .

Alguno conocéis en rusas nos, o Nos de toda la vida una que seguro se pueda cambiar por las 6k4.

Mas que nada por no tener que meterme en faena de currarme un zócalo adaptador, pues deseo ponerle unas nos en condiciones...
Con todas las válvulas de previo que hay y no ver sustituta me parece extraño .

Gracias
Subir
Lespaulhc
#1867 por Lespaulhc el 29/04/2019

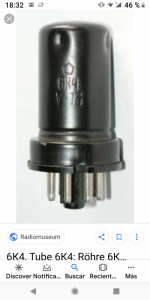

Hola hay 2 modelos 6k4
Podrias decir cual es si esta de la foto o tipo trasparente.
Archivos adjuntos ( para descargar)
Subir
classic50s
#1868 por classic50s el 29/04/2019
#1863
Alejandro, ése trafo no te sirve, poca potencia. Tiene corriente de 0,4 Amperios, necesitas 5 veces más (mínimo de 2 A).
Subir
Alejandro Bakich
#1869 por Alejandro Bakich el 29/04/2019
#1868 si, estaba viendo transformafores comunes 220 a 12 , 4 amperes cada uno, porque de los alogenos todos los que vi son chicos....
Subir
dazz
Tonyguitar
#1871 por Tonyguitar el 29/04/2019
La verdad es que en un montaje como este lo mejor es algo asi:
https://www.ebay.com/itm/Transformador-para-halogenas-tr5-23-01-sc-50va-230-12v/113609978732?hash=item1a73aeb36c:g:vxYAAOSwUP5cVDZu



vas sobrado de potencia, por eso y, los mejores jcm800 que he montado que mejor suenan, son los que he hecho con trafos de halogenos.

Me acuerdo cuando descubri que los trafos de halogenos ivan de puta madre para hacer previos, hablaba con los puristas y me lo criticaban, decian que eso metia ruido y tal y cual, total, todo mentira, hay mucho mariconeo en el mundillo de las valvulas, la teorica es importante pero sin la practica creo que no vale nada, puedes leer muchos libros y puedes aprender muchas matematicas y si no haces tus montajes no se hasta que punto le sacas partido a eso, quizas para hacer reparaciones de algun ampli y poco mas.


A lo que voy, el resultado de los trafos de halogenos es cojonudo, dos trafos de halogenos enfrentados despues de haber probado con los previos, quise probar hacer un single ended y algunos puristas del mundillo de la ampolla de vidrio decian que no daban la talla, que se venian abajo, al final no fue asi, quiero decir, hasta el punto que dos trafos de halogenos enfrentados llegan a funcionar y aguantan bien el tipo hasta con un push pull de dos tubos de el84.
¿que es lo unico que pasa? pues que se viene abajo, yo he probado el ampli que me hice con la placa que me envio el compañero lespaulhc y puse dos trafos de halogenos enfrentados, el resultado en un previo es que llegan a entregar en DC hasta 300v o asi, pero claro, en el previo jcm800 no hay practicamente consumo, sin embargo en el ampli push pull que hice de lespaulhc se me cae el consumo, no se cae mucho, pero me encuentro en bornas de placas de cada pentodo con unos 243v, es evidente que no van a llegar los 300v por que caen voltios por el camino, filtros de la fuente etc, pero esto no supone ningun problema, pues un pentodo de el84 a 243v no esta trabajando frio para nada, lo normal es que tengan un voltaje de unos 300v o asi, pero claro, si no llegas y te quedas en 50v menos, pues lo que haces es bajar un poco la resistencia de catodo y asi circula mas corriente de catodo a anodo, esto compensa ese voltaje de unos 243v, por que al final esto no deja de ser un ajuste del bias, donde tu llevas la valvula al limite de la potencia que soporta jugando con una relacion de corriente de catodo y tension de placas, cuanta mas alta sea la tension de placa, mas tienes que bajar la corriente de catodo y al contrario, pues asi estaras consiguiendo la misma potencia, bajas voltios, subes corriente y al final lo multiplicas y salen los mismos watios, los que soporta la valvula, bueno, teniendo en cuenta que esto se ajusta en estado de reposo y se hace al 90% si es SE y 60 o 70% si es P.P.

Para un jcm800 de 6w SE si cuentas con un altavoz de 16 ohm has triunfao de gordo como dicen los Cordobeses, pues con tres transformdores de 230v a 11.5v de esos de halogenos te montas un jcm800 de 6w, yo lo he probado y funciona, y los filamentos que es lo mas complicado tambien lo haces con los 11.5v jugando con una conexion serie/paralelo entre la EL84 y las dos ecc83, 6n2p o su puñetera madre.

Disculpadme por el toston de gilipolleces que acabo de soltar.
Subir
classic50s
#1872 por classic50s el 29/04/2019
#1869
Efectivamente, como te dice el compañero dazz, si son para halógenos deben ser para focos de 30w o más.
Fíjate: P=V*I

Por tanto cuando la potencia es de 30w la corriente es de 2,5 amperios porque la tensión en estos es siempre 12v

12v*2,5A=30W

Mientras que en los de 50w la corriente sale de 4,1 A

I=P/V= 50/12=4,1666A

Por tanto te vale el de 30w, porque necesitas 2A y esos tienen 2,5A. pero el trafo consume lo que le demandas sin llegar a su límite. Los de 4A todavía van más sobrados.
Subir
