MSR Guitars Headless 7 cuerdas multiescala

Dokken
#121 por Dokken hace 2 semanas
Vamos cerrando cositas pendientes que quedaban para este proyecto.

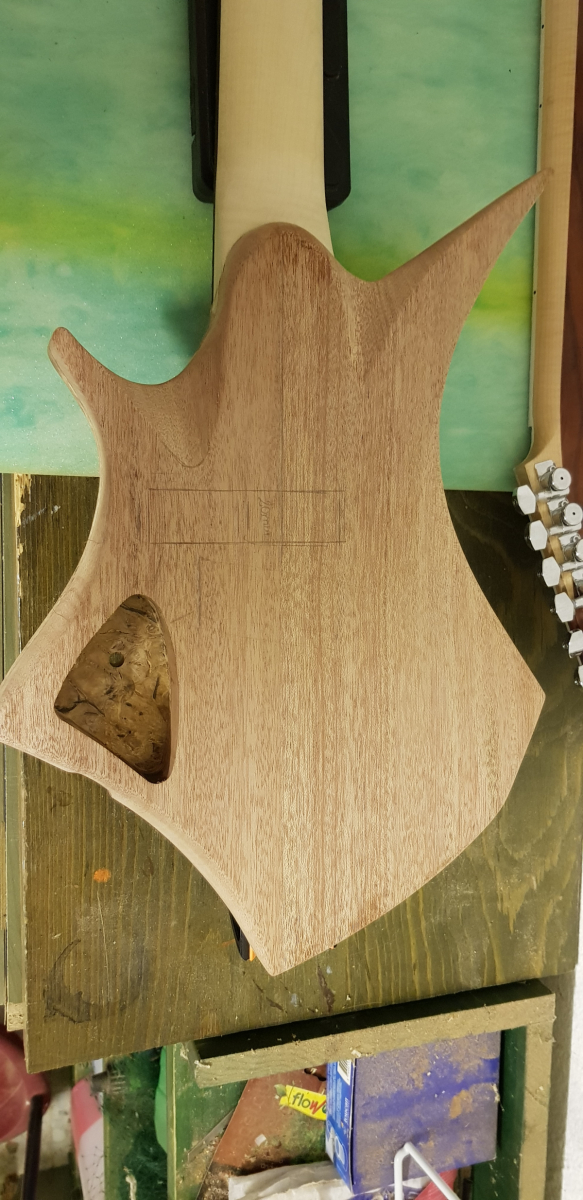

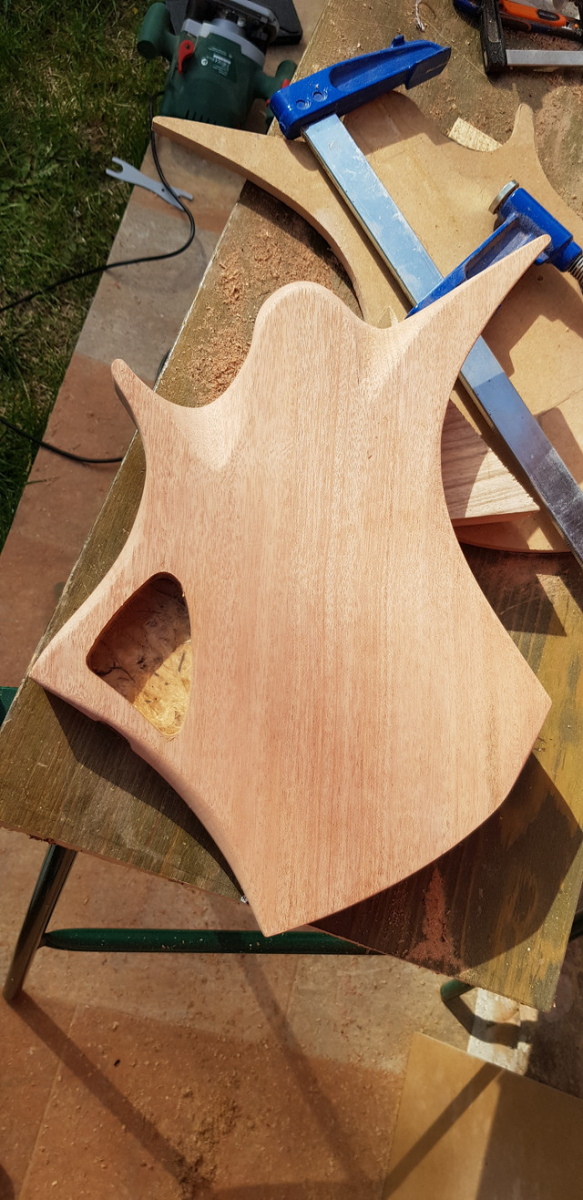

Lo primero, el hueco de la electrónica, solo faltaría hacer los agujeros para el jack y el potenciómetro.


Habrá que aprovechar para agrandar un poco el hueco de la electrónica para que pueda apoyar la tapa.

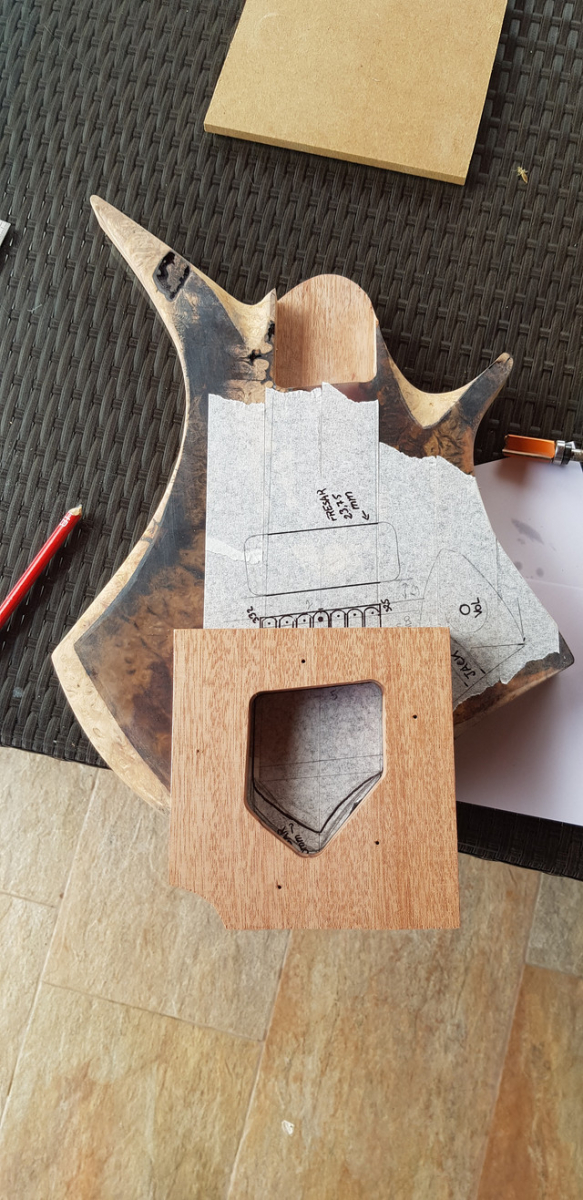

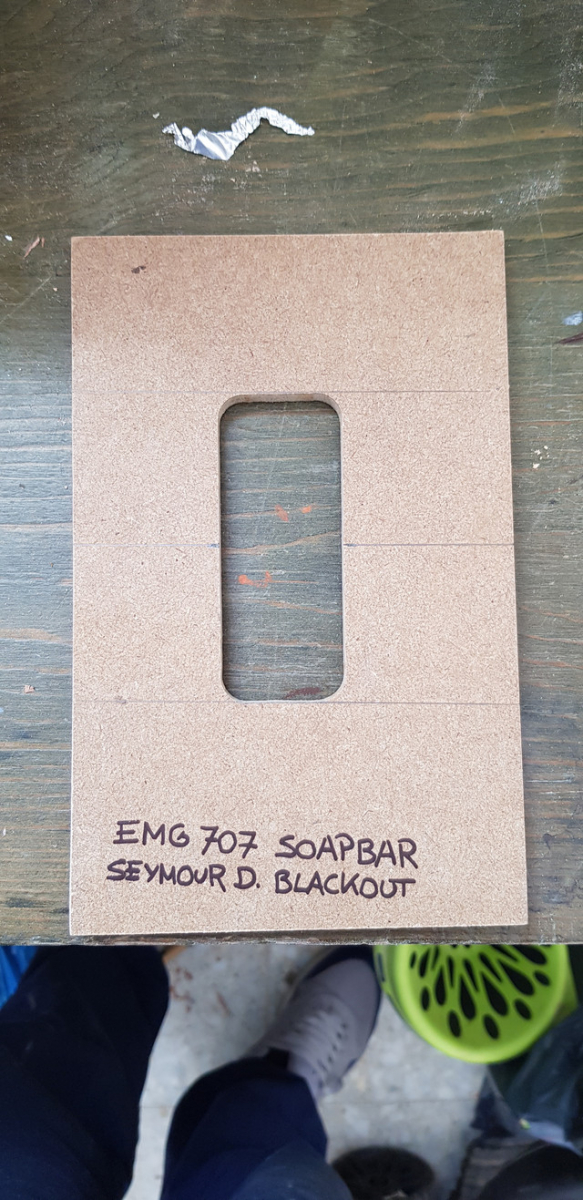

Lo siguiente tocaba la plantilla para la pastilla, ha tenido que ser un poco más larga ya que la esquina de la pastilla es muy cerrada y mi fresa no tiene un diámetro tan cerrado, no obstante quedará de lujo!

Subir
1
Dokken
#122 por Dokken hace 2 semanas

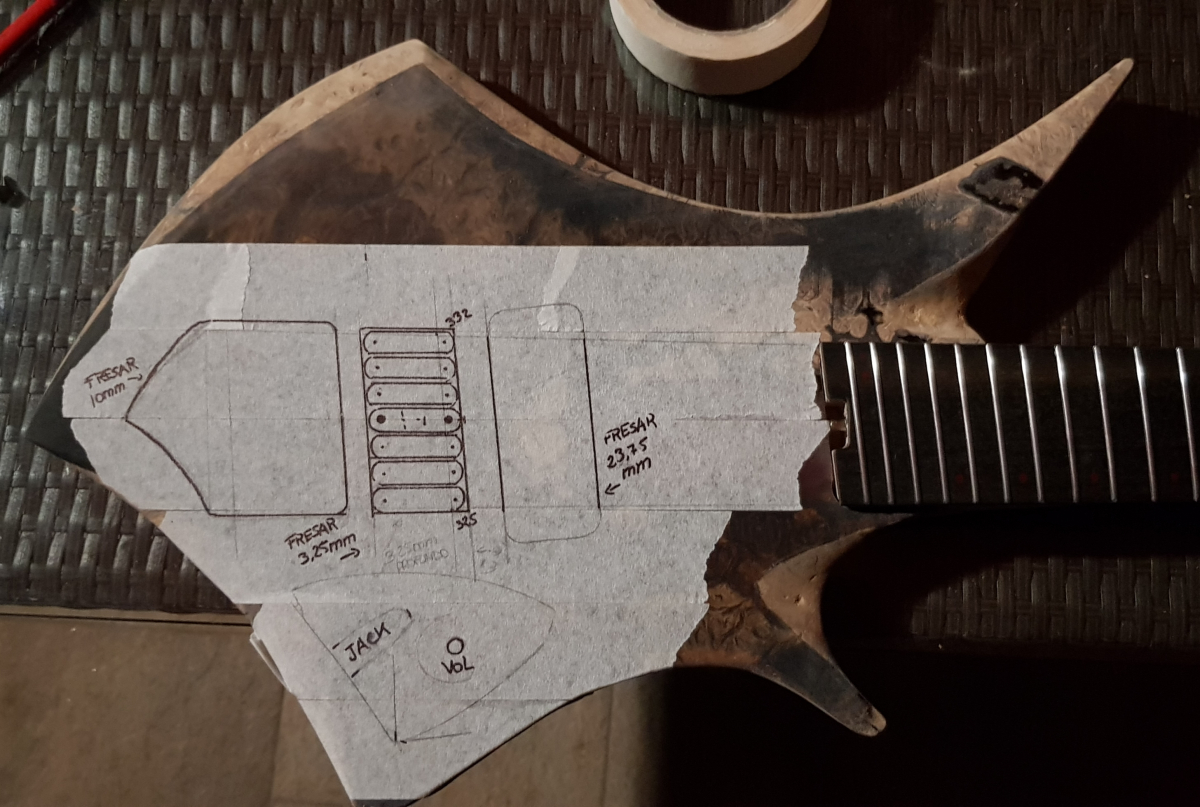

He dejado las medidas sacadas para la profundidad de fresado de la pastilla, el fresado del puente, que irá embutido para dar la acción que quiero y el fresado para poder afinar la guitarra.

Mañana haré esas dos plantillas y creo que podré darle a la fresadora para completar la construcción.

Me surge la duda, para el fresado de los afinadores, si hacerlo con esa forma, o prolongar las líneas y salir por el culo de la guitarra. La segunda opción es la más fácil a nivel plantilla, pero quizás se pierda la gracia del pico trasero más que nada por el tinte que lleva.

Subir
3
Dokken
#123 por Dokken hace 2 semanas

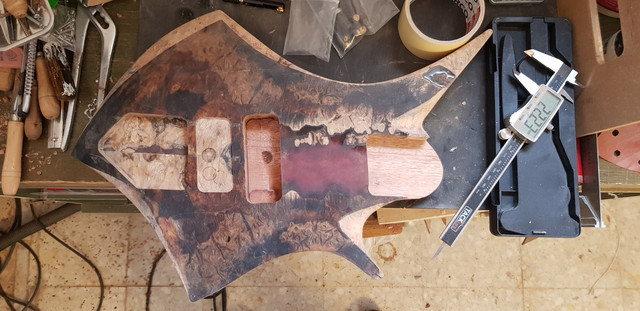

Hoy ha sido un día bastante productivo, están todos los fresados terminados salvo el de la pila que lo haré mañana.

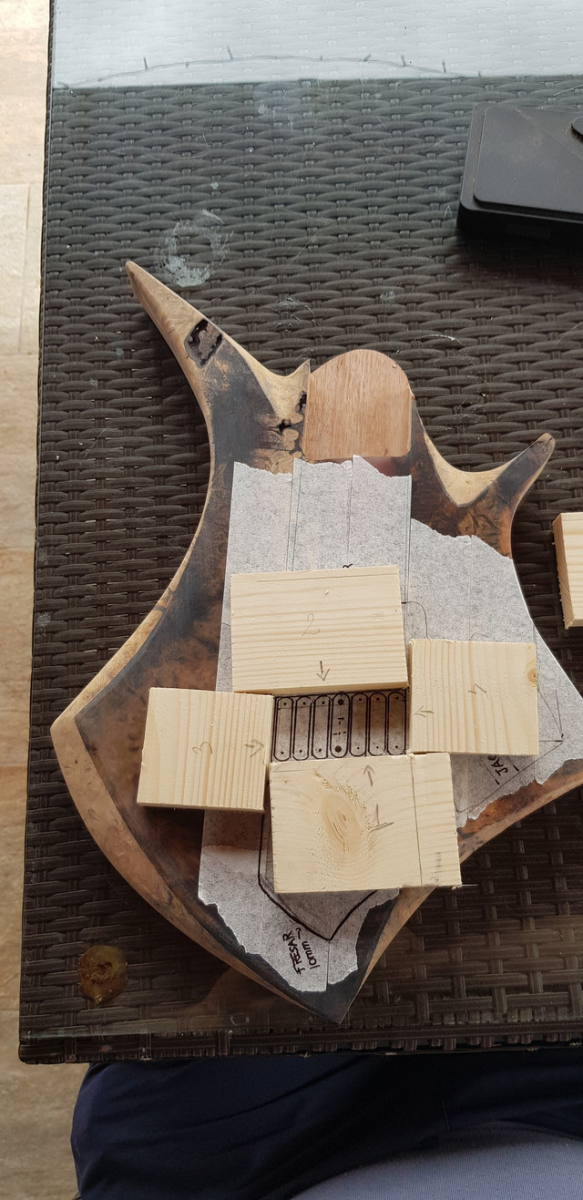

Lo primero, las plantillas que quedaban (puente y afinadores del puente). Para ello, primero he cogido unos trozos de un listón de pino para tener la preforma, una vez tomadas las medidas y fijada, colocamos los trozos en un sobrante de caoba (me venía perfecto para las profundidades que necesitaba).

En el caso del puente, tocaba fresar 3.25mm. Esto viene porque embutí a proposito más el mástil, ya que de otra manera, para tener una acción comoda quedaba muy fuera (el puente va montado en unos railes y da bastante altura).

En el caso del rebaje para poder acceder a los afinadores del puente eran 10mm.

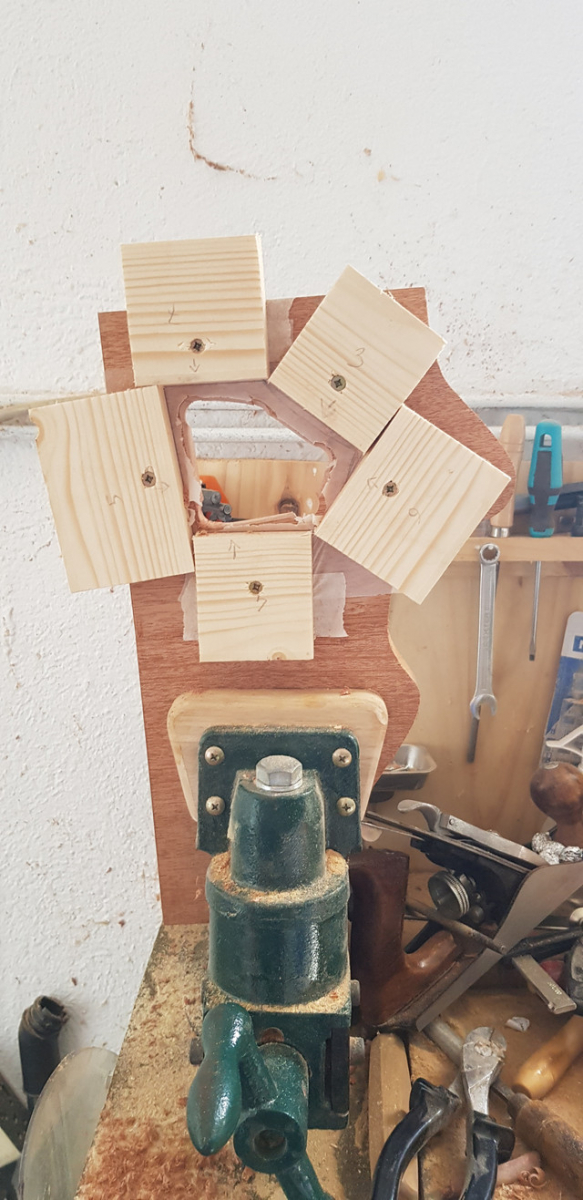

Detalle de la plantilla para las clavijas

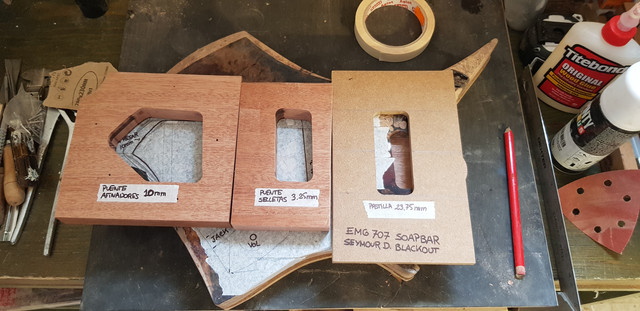

Aquí un detalle de las tres plantillas preparadas para liarse con los fresados

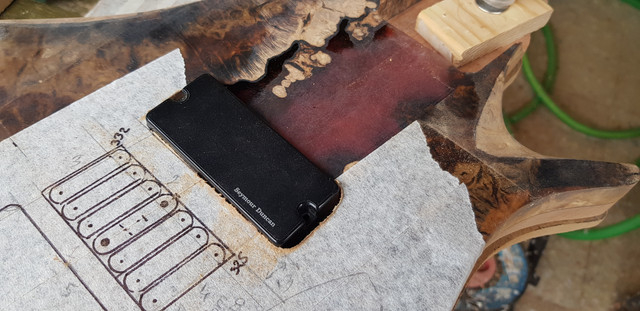

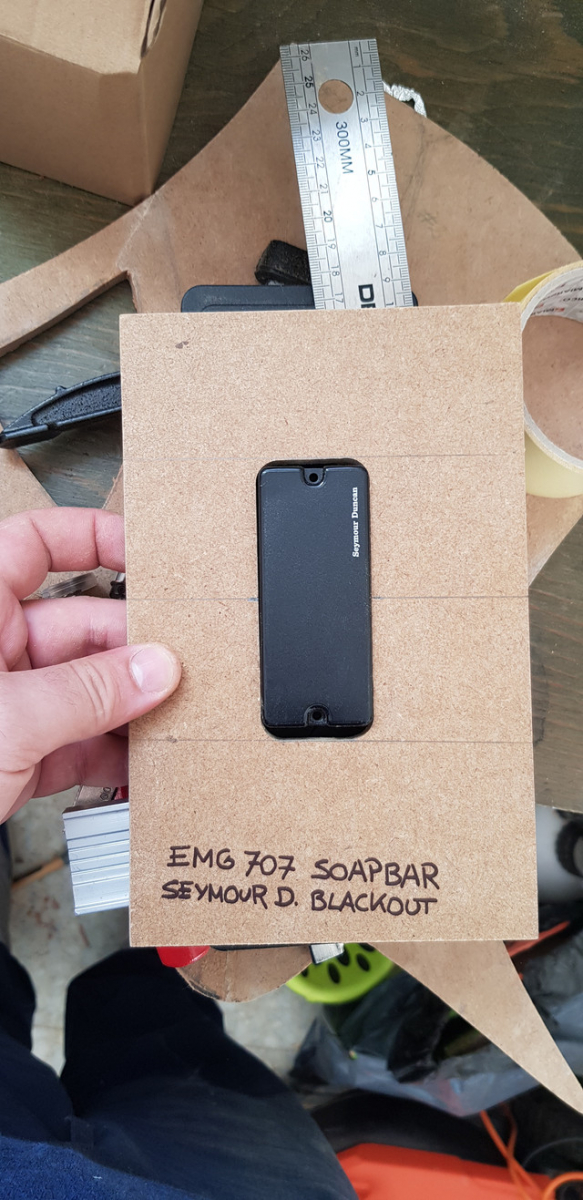

Empezamos con el fresado para la pastilla, la verdad es que en este proceso siempre estoy un poco de los nervios, un mínimo descuido y a la mierda todo el trabajo, pero ha quedado bien jeje


Me tocó hacerla un poco más larga ya que mi fresa no es tan cerrada como la esquina de la pastilla, no obstante creo que quedó muy estético.

Ahora le toca el turno a la de los clavijeros


Seguimos para bingo! y esta vez con el fresado más delicado, había que fresar muy muy poquito, 3.25mm. De hecho a la hora de ponerme lo dejé en 3, ya que no terminaba de fiarme de la freadora para obtener esos 0.25. Si veo que los necesito más adelante lo haré con dremel.

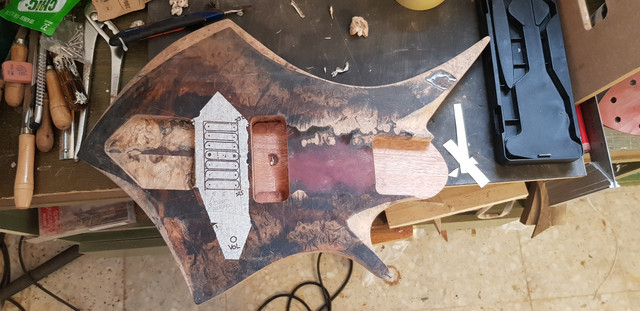

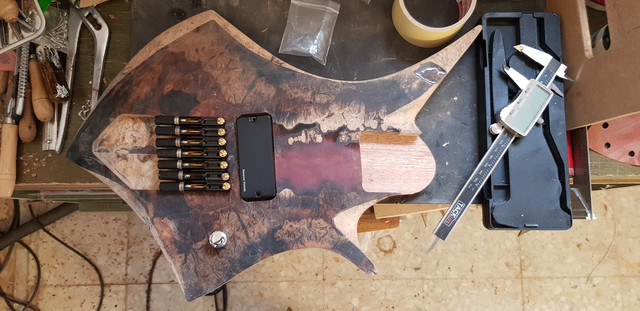

Una vez los tres fresados terminados no he podido resistirme a colocar el hardware, como gana la cosa! También aproveche para hacer los taladros del jack y el potenciometro.

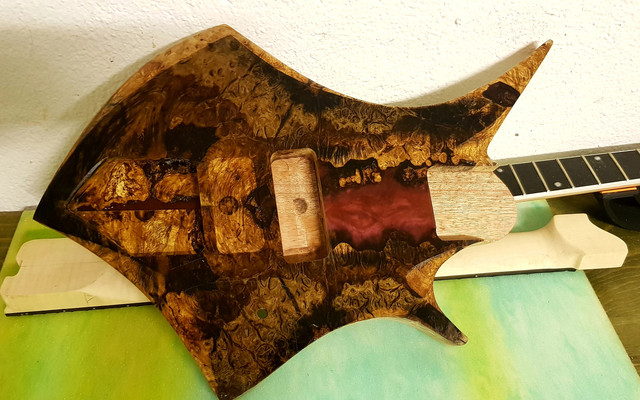

Y para rematar el día, una pasadita con un trapo húmedo para hacerme una idea de como quedará cuando le de el barniz.


Un saludo!!
Subir
7
Dokken
#124 por Dokken hace 2 semanas

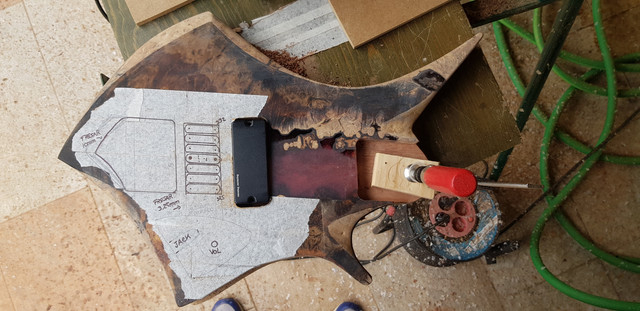

Hoy a tocado un día un poco más light en cuanto a rematar la construcción, básicamente he estado tomando medidas, comprobando que todo estaba en orden (ahora que aun hay margen de corregir cualquier fallito) y viendo los taladros que habrá que hacer para pasar la electrónica.

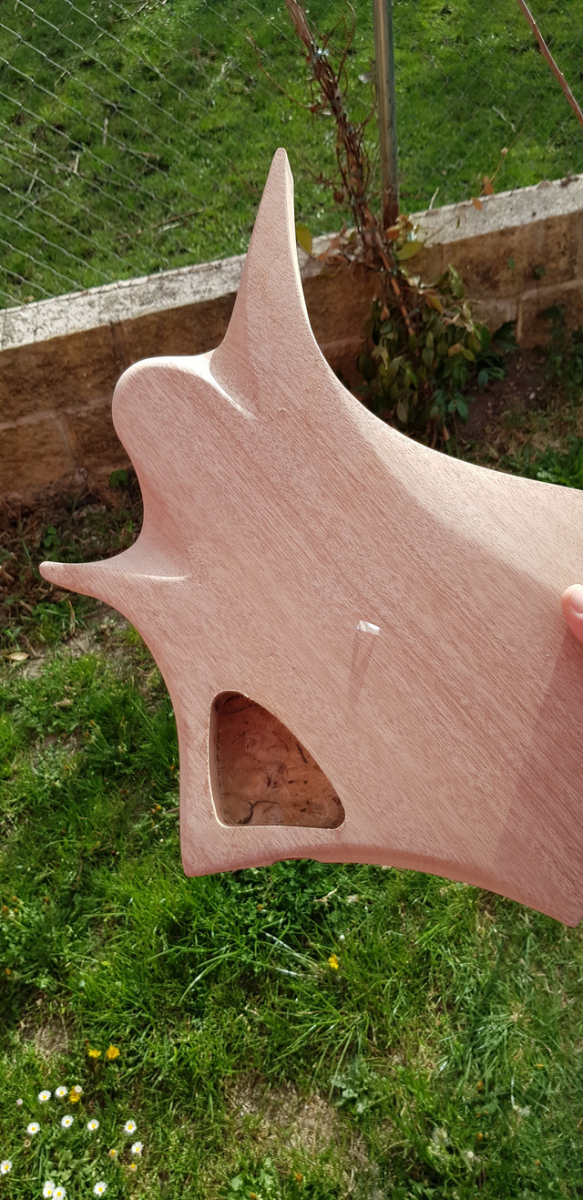

Lo primero ha sido ubicar el hueco para la pila, ya que en el hueco de la electrónica no hay espacio, y prefería algo pequeño y sobrio antes que agrandar el hueco para meter la pila. En este caso necesito un hueco más grande, la idea es meter dos pilas de 9v para hacer funcionar la pastilla a 18v, de hecho, seguramente le ponga un miniswitch que me permita alternar entre 9v y 18v.

De hecho, se me esta ocurriendo una fricada bastante curiosa, ese fresado cae justo debajo de la resina y por el grosor de la pila llegaré a ella. Había pensado en meter un led rojo enrrasado para iluminar el epoxi desde abajo.


Mañana espero preparar la plantilla y fresarla. Con eso ya estaría todo lo referente a construcción, bueno, salvo los rebajes para colocar las tapas, que eso no se si me dará tiempo, ya que tengo que copiarme los dos huecos en un DM y agrandarlo a mano un poco más.

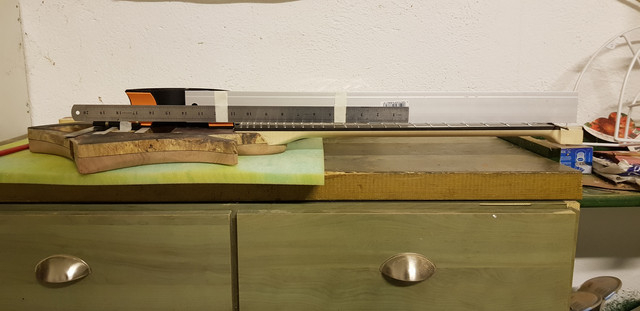

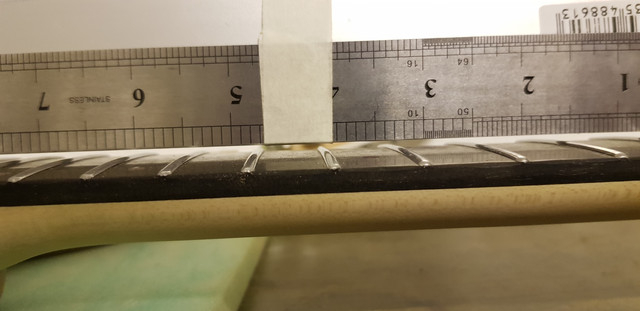

Lo siguiente ha sido una prueba rápida, y bastante "casera" para tener una idea de la acción que me permitirá la guitarra tal y como está ahora mismo. Imprivisando una cejuela y poniendo un par de reglas la acción estará entre 1.25 y 1.75 como máximo (no hay opción de bajar más). Esta bastante bien, sobre todo por el rebaje del puente, sin el, habría que sumar 3mm a esa acción, que fue el total que fresé. No obstante, este es un detalle menor, ya que si al montar tuviera que bajar un poco más, con la dremel podría repasar el interior de ese rebaje (solo la parte donde apoyan los patines).


Aun estoy dándole vueltas al tema de la unión, si encolado o atornillado. Cada una tiene sus ventajas, pero en el caso de atornillado hay dos bastante interesantes. La primera, es que podría barnizar solamente el cuerpo y aplicar truoil al mástil para dejarlo en acabado natural, haciendolo por separado me evitaría el tema de tener que discriminar encintando para no barnizar el mástil. La segunda es que podría jugar con la inclinación del mástil si fuera necesario una vez estuviera termianda.

Respecto al tema atornillado, he visto dos opciones también.

1. Tornillos normales de estrella con sus correspondientes casquillos.
2. Tornillos allen con inserto en el mástil (Threaded).

La segunda me llama mucho la atención, básicamente habría que hacer los agujeros, y pasarle un macho para roscar los insertos (no se exactamente como se llaman) que es donde atornillarían los tornillos. Estéticamente quedan de lujo, con sus casquillos también el cuerpo, hay tiempo para pensar jaja.

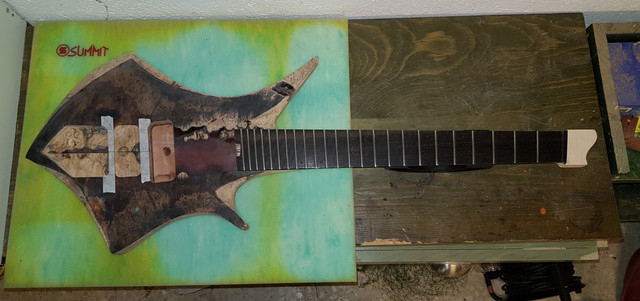

Y para rematar la chapa una con el mástil colocado, he aprovechado también para poner unas marcas que me ayudarán a la hora de colocar las selletas, aunque de todos modos me haré un planito en autocad para poder colocar el papel y ubicar bien los agujeros a su espaciado correspondiente entre selletas.

Subir
Dokken
#125 por Dokken hace 2 semanas
Buenas!

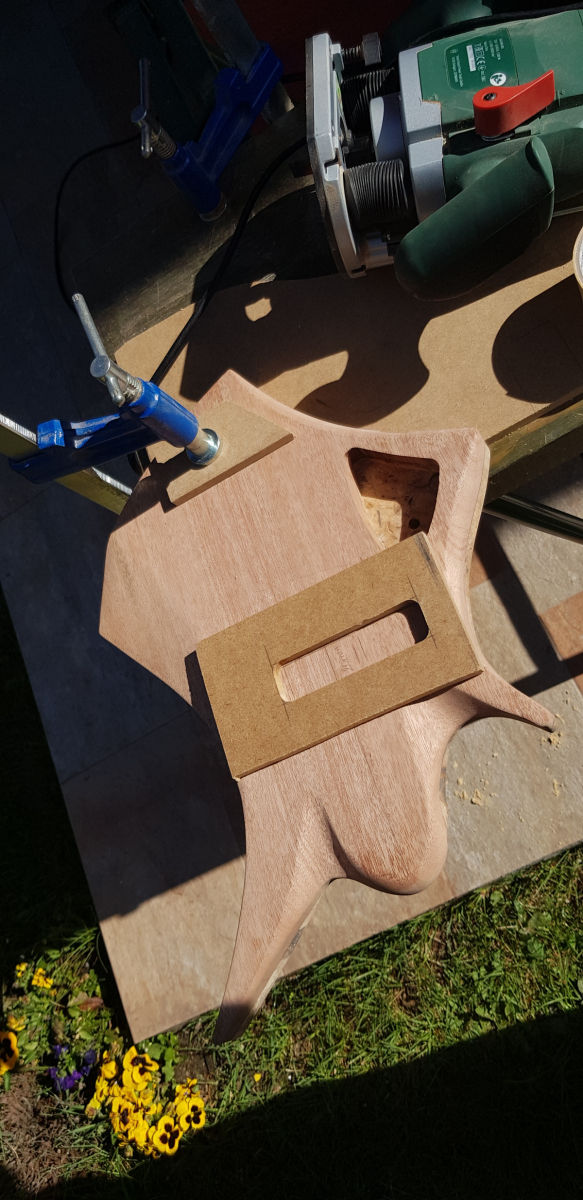

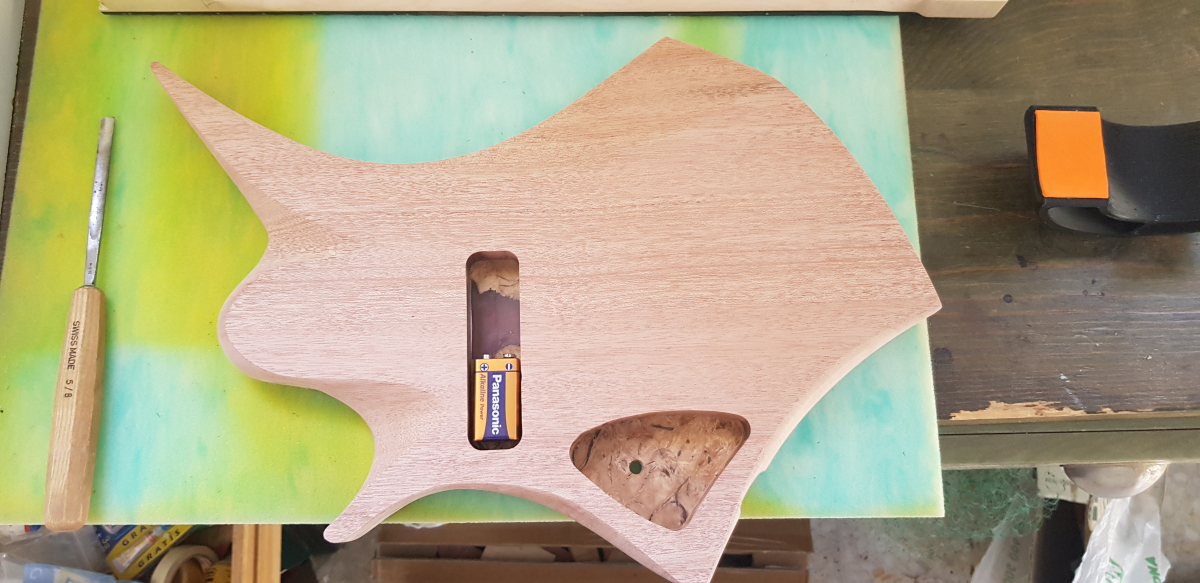

Rematamos la semana santa con el último fresado, hueco para dos pilas de 9v

Imagen no disponible

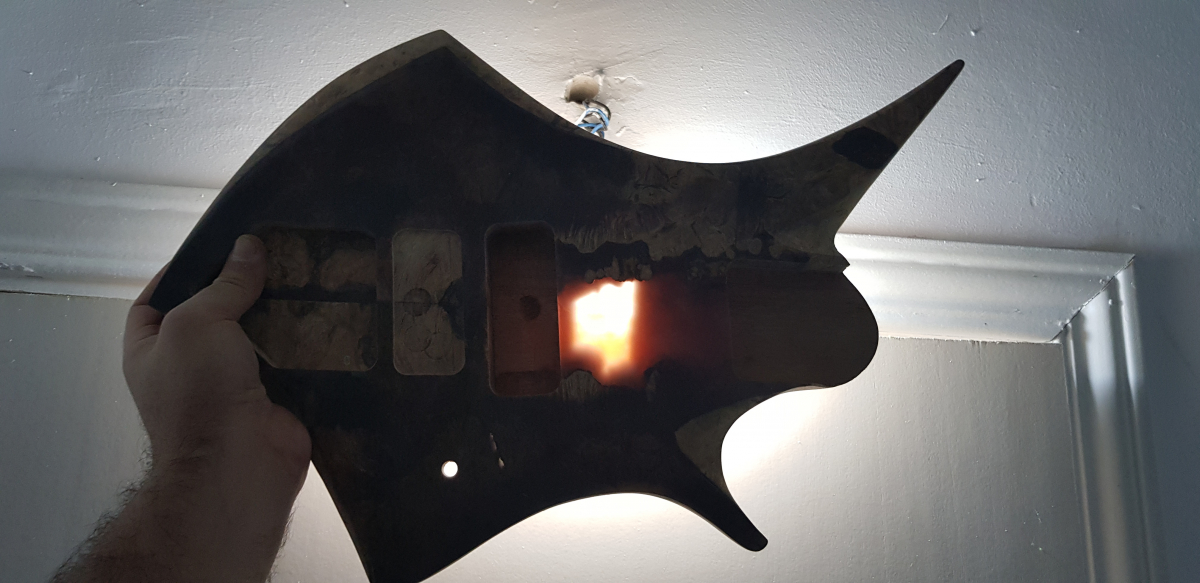

Y cómo tenía en mente, al fresar he llegado a la resina, la idea es meter leds rojos para que iluminen el epoxi desde abajo.


Un saludo!
Subir
3
Dokken
#126 por Dokken hace 7 días
Al final tras pensarlo bastante he dejado encargados los tornillos con casquillo. Me tiraba bastante que fuera en colada, pero me preocupaba q a la hora de montar todo necesitará algo de inclinación en el mástil. Con el atornillado tendré margen si se diera el caso
Subir
vedaabierta
#129 por vedaabierta hace 7 días
#128
No se que has hecho, pero has inundado el foro con el mismo post.
Subir
Achtung
#130 por Achtung hace 6 días
#128

Menudo SPAMMER estás hecho, colega. Cansino total.
Subir
Dokken
#131 por Dokken hace 6 días
#129 #130 ya está reportado como spam.

No desviemos el hilo ;)
Subir
2
Dokken
#132 por Dokken hace 6 días

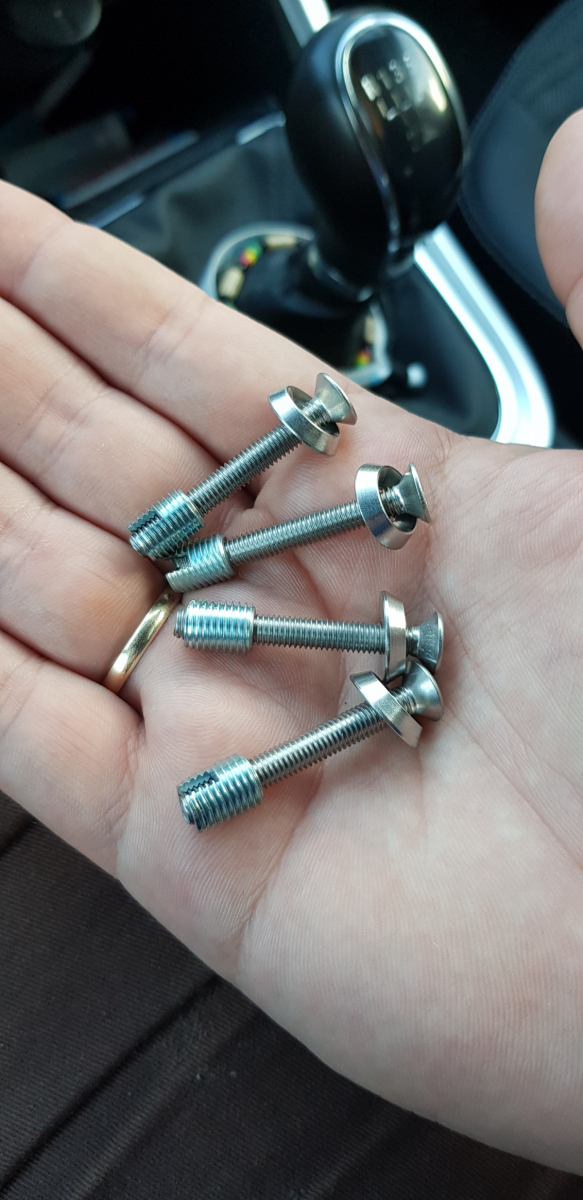

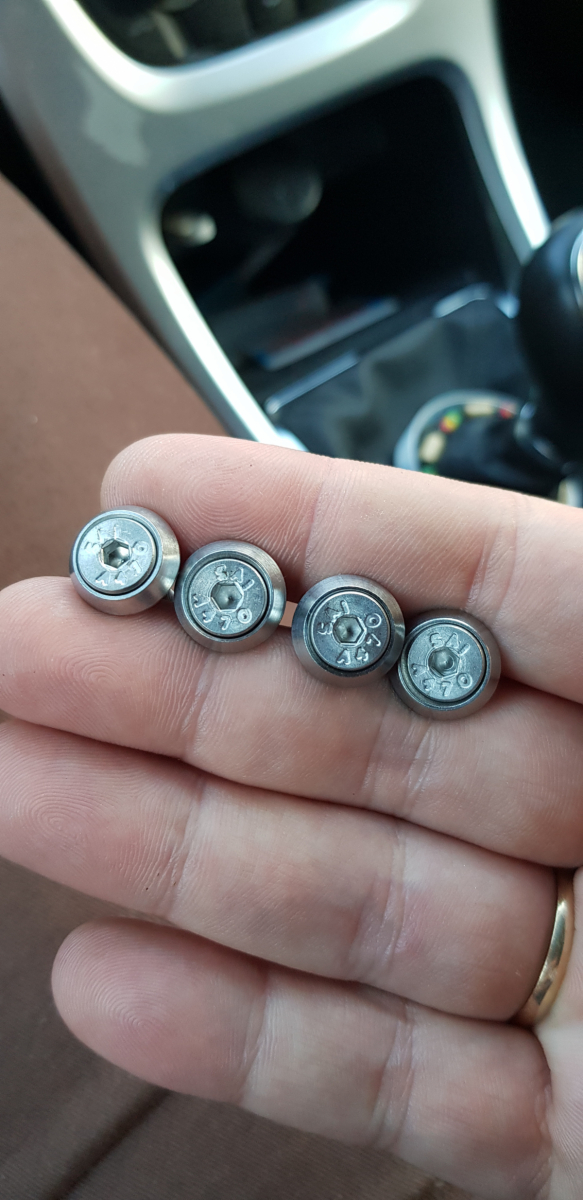

Encontradas las piezas que necesitaba para la unión mástil cuerpo. Al final en el bahaus tenían todo lo necesario.

Lo único estoy tanteando el pavonar la cabeza y el casquillo para dejarlo en negro.

Subir
3
