Instalar push-pull

Jose Mari
#1 por Jose Mari el 21/04/2017
Alguien tiene el esquema de como hay que instalar un push-pull para convertir la pastilla del puente de una hambucker en single?.
Subir
OFERTASVer todas
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
Moreno Guitars
#2 por Moreno Guitars el 21/04/2017
De qué marca es la pasti?
Subir
Jose Mari
#3 por Jose Mari el 21/04/2017
La guitarra es una LAG de hace ya más de 20 años, creo que dimarzio, de todas formas igual me lío la manta a la cabeza y le pongo una pareja de seumour que me gustan.
Subir
Tokai
#4 por Tokai el 21/04/2017
#3

Lo primero tienes que asegurarte que la pastilla tiene un cableado que permita el split (4 cables por pastilla)
Subir
xbauerx
#5 por xbauerx el 21/04/2017
#1 en la pagina de Seymour Duncan tienes casi todos los diagramas que existen. Si la pastilla es de otra marca tendras que identificar a que cable corresponde cada color de seymour duncan (entrada y salida de cada bobina de la humbucker) para que el montaje no haga cosas raras.

xB
Subir
Jose Mari
#6 por Jose Mari el 23/04/2017
Pues mirando me
Voy a decidir por unas dimarzio súper distorsión, tiene 4 hilos lo que no encuentro es el esquema para ese pote conmutador ni como irían los hilos...
Subir
Jors
#7 por Jors el 23/04/2017

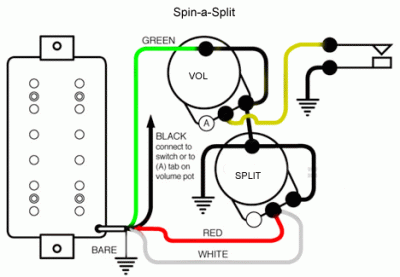

Los cables así.
Subir
Jors
#8 por Jors el 23/04/2017
Así. Con los colores cambiados depende de la marca.
Archivos adjuntos ( para descargar)
Subir
