C贸mo instalar push pull en volumen para Split coil en strato

Solucionado
Tollelle
#1 por Tollelle el 27/06/2023
Hola foreros.

Tengo una duda con el cableado de un potenciometro push pull para splitear una humbucker (hotrail) a single coil en una strato.

La cosa es que poniendo como se supone los cables no funciona correctamente el volumen y el split no conmuta 馃檲

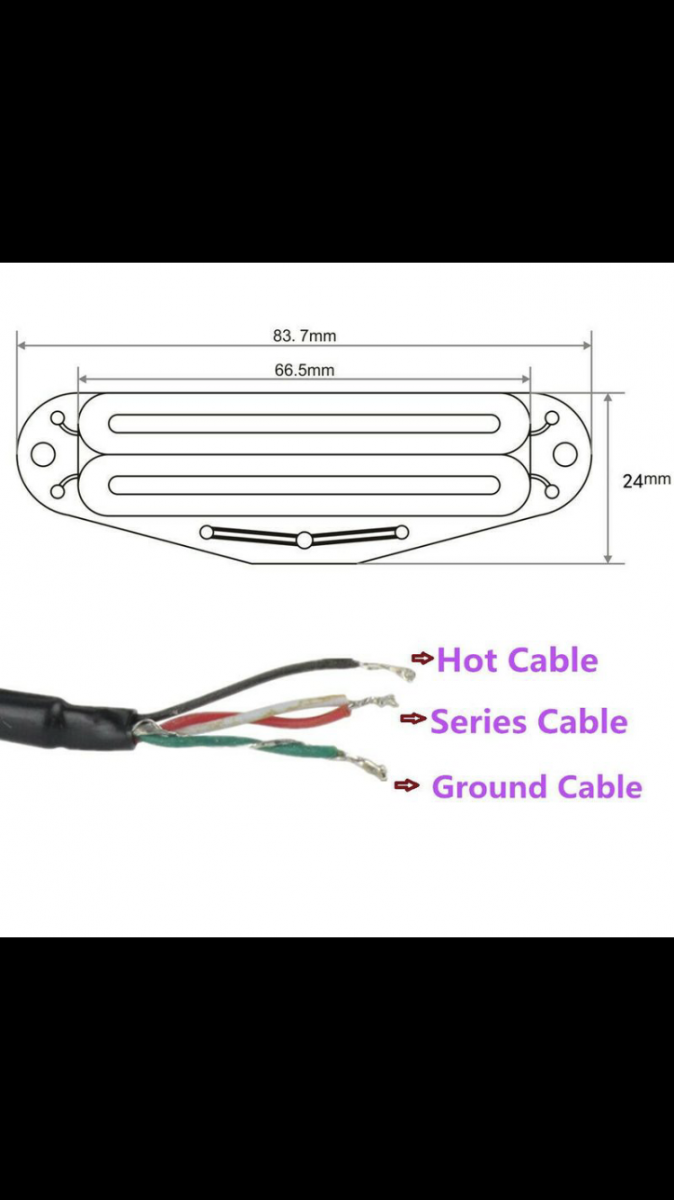

Les adjunto fotos de las pastillas en cuesti贸n (marca desconocida) y del potenciometro.

Pote push pull

Pastillas

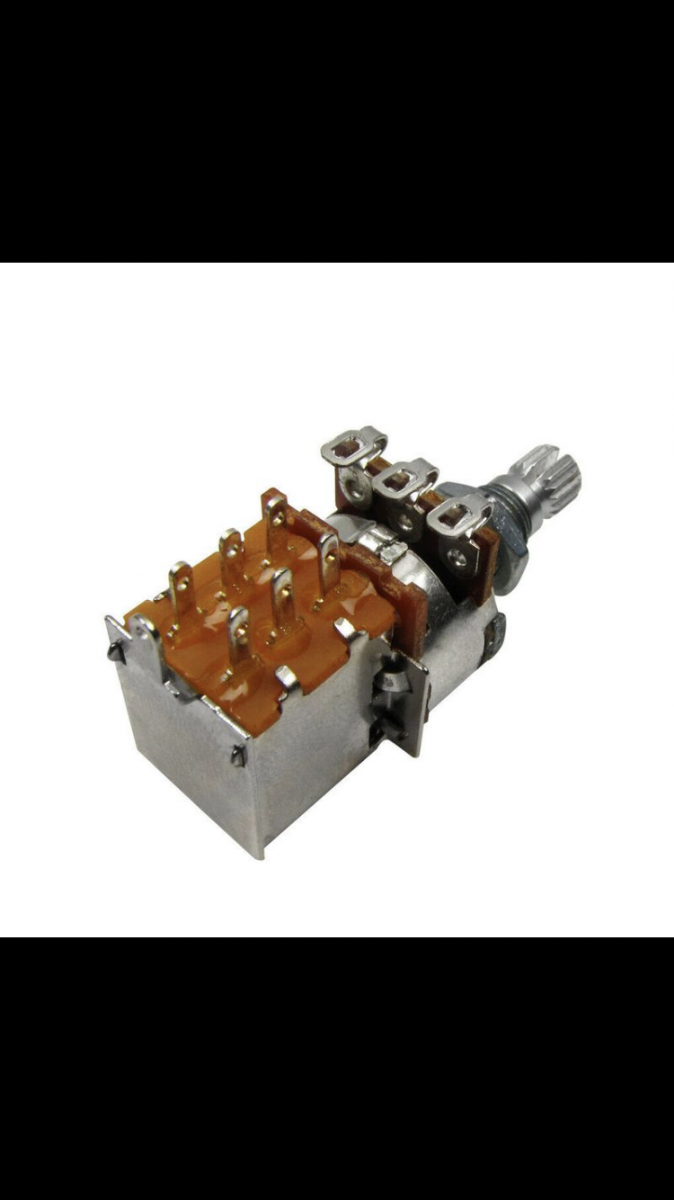

Potenciometro
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • -30%
    Taylor Academy Series 20e
    698 €
    Ver oferta
  • -53%
    Afinador Daddario PWC-CT-24
    9 €
    Ver oferta
  • KMA Audio Machines Pylon Noise Gate 70th Anniv.
    175 €
    Ver oferta
Soluci贸n elegida por el creador del hilo (Tollelle)
lutop
#2 por lutop el 28/06/2023

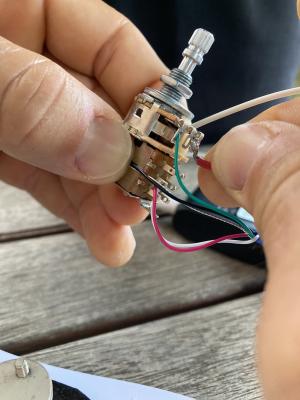

No llego a ver exactamente como has conectado todo en la foto, pero yo diria que hay tres cosas mal:

-Para empezar, las soldaduras tienen bastante mala pinta

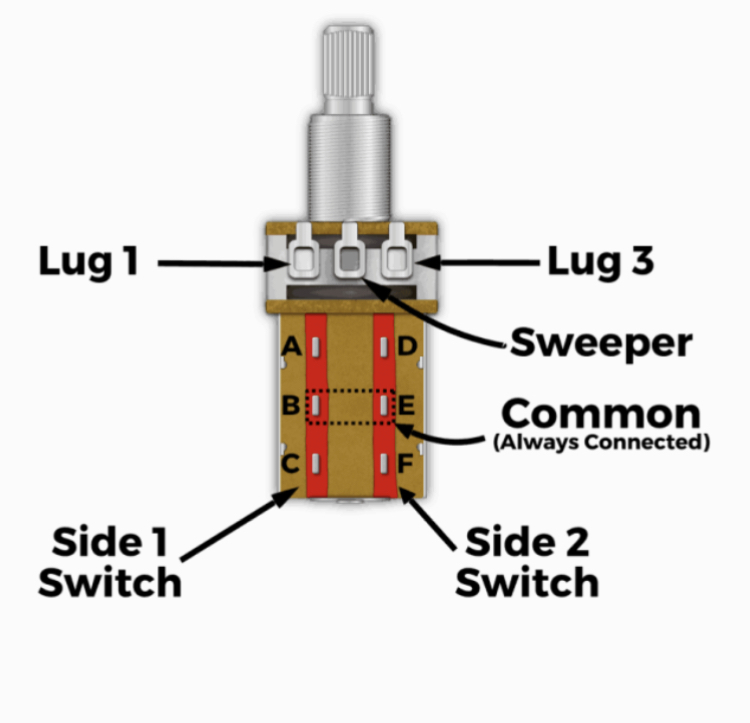

-Los cables rojo y blanco parecen bien conectados, pero no va a hacer split porque no has conectado masa en ningun terminal del switch. Tienes que poner el terminal A o C a masa (depende de si quieres que el split sea para fuera o para dentro)
-La parte del pote de volumen (es el de volumen verdad?) deberia tener 3 conexiones, solo veo dos. Lug2 a la pastilla, wiper a la salida, lug1 a masa.

Aparte veo que has puesto la polaridad al reves no? Segun el diagrama que has puesto, el negro es el vivo y el verde la masa, y lo has puesto al reves.
Subir
2
Lolablues
#3 por Lolablues el 28/06/2023
lutop escribi贸:
(es el de volumen verdad?


Claro, adjunta el diagrama que has usado ya que dependiendo del cableado que lleves (volumen/master tone/bridge tone o otro) lo haces de una u otra manera.

Aqu铆 tienes un diagrama de c贸mo cablearlo as铆.
Tienes que tener en cuenta el selector de pastillas....
Subir
Tollelle
#4 por Tollelle el 28/06/2023
Muchas gracias.

Fue una prueba viendo v铆deos.
Probamos a conecta la pastilla de la foto directa al potenciometro de volumen con push pull y luego directo a la salida del jack

Lo deshicimos todo y vine a preguntarle a los expertos y estudiar el tema un poco m谩s porque la verdad que somos unos 帽apas 馃檲

Gracias por los consejos, mirar茅 por esa web q parece tener diagramas de todo

Cuando lo consiga les digo c贸mo qued贸 (lo siguiente ser谩 ponerlo en la guitsrra por el selector a ver qu茅 tal.

Un saludo
Subir
lutop
#5 por lutop el 28/06/2023
Tollelle escribi贸:
La cosa es que poniendo como se supone los cables...
Pues la proxima vez.... ya sabes, busca primero como se supone que se ponen los cables.
Busca un esquema que te vaya bien y siguelo. No es muy complicado. Y mejora las soldaduras, que las que has puesto en la foto van a durar dos dias.
Subir
