Hiwatt Dr201 clon

oihu
#37 por oihu el 11/09/2021
#36 Casi nada... jajaja.
Deseando verlo terminado, que tiene una pinta brutal :brindis:
Subir
OFERTASVer todas
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
Jon Mirena
#38 por Jon Mirena el 12/09/2021
Comprobando los agujeros de los transformadores

Todo correcto
Archivos adjuntos ( para descargar)
Subir
Jon Mirena
#39 por Jon Mirena el 13/09/2021

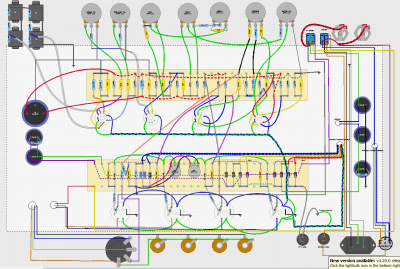

Lo que no era correcto era el laiout, durante el tiempo que esperaba el chasis estuve repasando y encontre algun fallo, este seria corregido
Archivos adjuntos ( para descargar)
Subir
1
Jon Mirena
#40 por Jon Mirena el 14/09/2021
Avanzando
Diseño de faceplates listo, solo me queda decidir si hacer las letras en negro sobre el inoxidable o respetar el fondo negro con letras blancas. Soy malo tomando decisiones.
Archivos adjuntos ( para descargar)
FACEPLATE delantero trazado.pdf
FACEPLATE TRASERO trazado (1).pdf
Subir
sevidoe
#41 por sevidoe el 15/09/2021
Ponlo en blanco sobre fondo negro. Te va quedar precioso. O bien al revés y pones tolex blanco con ribete negro.
Subir
Jon Mirena
#42 por Jon Mirena el 15/09/2021
Ya me veo haciendo varios faceplates y finalmente mi hijo decidiendo :D
Subir
Jon Mirena
#43 por Jon Mirena el 17/09/2021

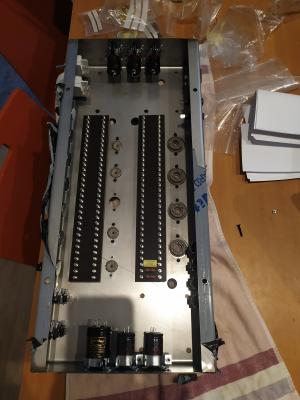

probando los componentes en el chasis viendo que todo encaja y que no tendre problemas luego al montar, este montaje no admite bien la reparacion de errores y mejor evitarlos
Archivos adjuntos ( para descargar)
Subir
Jon Mirena
#44 por Jon Mirena el 18/09/2021
Preparando los cables para conexión de filamentos
Archivos adjuntos ( para descargar)
Subir
Jon Mirena
#45 por Jon Mirena el 25/09/2021

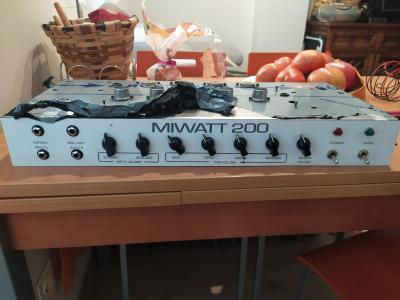

Primera prueba de faceplate, se ven muchos errores, para eso son las pruebas :D
Archivos adjuntos ( para descargar)
Subir
Jon Mirena
#46 por Jon Mirena el 19/10/2021
Jode como pasa el tiempo... Y lo que me ha costado hacer algo más con los faceplates...
Subir
Jon Mirena
#47 por Jon Mirena el 19/10/2021
Bueno ya tengo las pruebas listas. Ahora solo queda elegir... Y seguir palante.
Al final son 3 candidatos
Archivos adjuntos ( para descargar)
Subir
Jon Mirena
#48 por Jon Mirena el 19/10/2021
El de el medio es metálico y los otros dos de plástico.
Al natural se ve más diferencia que en las fotos
Subir
