Otro hilo mas sobre una strato desde 0

Jesús Arias
#1 por Jesús Arias el 21/02/2020
Como siempre, haré una breve introducción, me apunté en octubre a un curso de fabricación de una guitarra eléctrica. Veis? breve y conciso. Y os voy a ir narrando poco a poco el proceso, y como lo he ido haciendo.

Primero os hablare de las especificaciones de la guitarra (aun faltan cosas por elegir)

-Cuerpo de Aliso
-Tapa de arce flameado
-Diapasón de palosanto
-Trastes medium jumbo
-Mástil de arce
-Pastillas B&B custom hechas a mano
-Potenciómetros CTS con push pull (1 de tono y uno de volumen)
-Condensador orange drop
-Selector de tres posiciones tipo LP

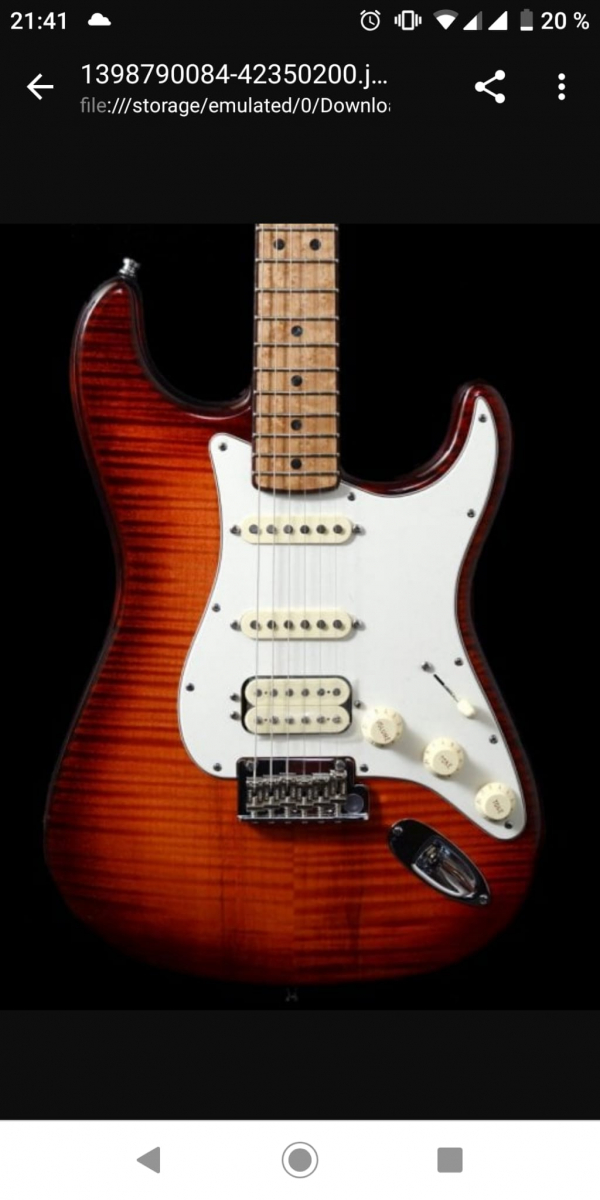

Respecto al color quería dejarla mas o menos así, igual con un tono mas rojizo:

Subir
1
Jesús Arias
#2 por Jesús Arias el 21/02/2020
Entramos en materia, después de presentarnos los alumnos y demás lo primero fue, a través de un plano, hacer las plantillas para el cuerpo y el mástil.


Después de eso, lo corté con la caladora e intente dejar los bordes lo mas rectos posibles, y ya teníamos las plantillas

Después de explicarle el diseño a mi profesor tocó algo con lo que debido a mi ignorancia no contaba, al ponerle tapa había que rebajar el cuerpo mas o menos 1/2cm. Así que me dio un cepillo, me explico como usarlo y manos (y horas) a la obra (no había usado uno en mi vida)



Una vez ya tenía el grosor adecuado, ponemos las plantilla encima, haciendo coincidir el centro de la plantilla con el centro del cuerpo, la contorneamos con un lápiz y con la caladora lo cortamos

Subir
1
Jesús Arias
#3 por Jesús Arias el 21/02/2020
Ahora vamos con la tapa (tema que me retrasó respecto al resto de compañeros, junto a cepillar el cuerpo). Compré una tapa de arce barata aquí en una tienda de España, y menuda sorpresa que me lleve al ver que ademas de la de arce, me habían regalado una de fresno (que usaré para hacerme una telecaster custom negra, y con un acabado visualmente similar a algunas guitarras de la marca Solar)


Ahora lo que tenía que hacer era dejar los cantos lo más rectos posibles para que la unión se note lo menos que se pueda. Trabajo que fue un suplicio, para que mentir. Con una superficie a escuadra y una lamina de lija lo acabé consiguiendo. Solo tengo esta foto, pero lo hice de más maneras, hasta que lo conseguí. Si os fijáis al fondo de la foto esta el soporte con la otra manera que usé

Subir
1
Círculodequintas
#4 por Círculodequintas el 21/02/2020
Muy interesante. Me suscribo al hilo. Gracias por compartirlo.
Subir
Jesús Arias
#5 por Jesús Arias el 05/04/2020
tras mucho rato de lijar la unión, quedó perfecta, ahora faltaba encolar las dos partes de la tapa




Una vez encolada calibramos y limpamos la tapa y vemos como empieza a lucir, decir que la tapa por los 30 euros que me costó me gusta mucho la verdad.

Asi quedó tras encolarla


y así después de pasarle con la cuchilla

Subir
Félix Ríos
#6 por Félix Ríos el 06/04/2020
Las juntas a escuadra sin la herramienta adecuada son un auténtico suplicio, pero si lo haces por gusto es una gozada cuando acaban por cuadrar. De todas formas, con una guía y una fresadora lo habrías clavado sin tanta lija :wink:
Subir
1
Jesús Arias
#7 por Jesús Arias el 06/04/2020
#6 una galopa para la próxima, pero aún así es alucinante cómo quedó
