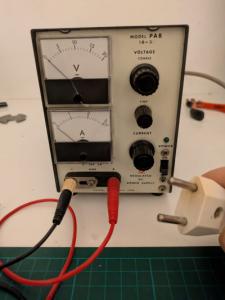

Buenas, acabo de adquirir una fuente de alimentación DC 18V analógica de los años 70/80 de la marca Kikusui. La he comprado mientras para aprender electrónica y hacer mis pedales pero cuando la he recibido me ha extrañado que no tuviera conexión a tierra en el enchufe. He desmontado el socket y sólo he visto Fase y Neutro, ningún cable de tierra.
Funciona bien pero me preocupa un poco porque como lo voy a utilizar para el audio, ¿la diferencia de potencial entre la fuente y por ejemplo, la guitarra conectada a un ampli, no es peligrosa? ¿O esto sólo ocurriría con AC y no con DC?
Saludos,
Archivos adjuntos (
loguéate para descargar)
Con las dos, dc y ac.
Si la fuente con un multimetro no da fugas en la salida y la carcasa el aparato está bien aislada y se puede usar. El primario y el secundario están separados.
Si es asi pero aún te inquieta que pueda dar problemas por lo años que tiene puedes ponerle tu mismo un apaño para meter un tercer cable a tierra por seguridad.
1
Supongo que esto lo estudiaré en algún momento pero si el tip de ground de la fuente (no del enchufe, si no del frontal) está linkeado al negativo es que la fuente actúa como una "pila": 18v (en el positivo) -> 0v (en el negativo). Y si el tip de ground no está linkeado al negativo y se utiliza como ground en el circuito entonces la fuente actúa como: +18v -> -18v. ¿Es así?
Siendo una fuente antigua seguro que es de tipo transformador, fuente regulable, pero lo más normal es que no esté bien filtrada para sonido,
Ya que no tiene posibilidad de inversión de polaridad deberías cambiar el cable de red por uno tipo shuko con tierra, dentro tendrás que conectar el cable amarillo/verde tanto a la carcasa metálica como al terminar negativo
1
Acabo de desmontarla y veo que sí hay un cable de tierra (amarillo/verde) internamente conectado al chasis interno metálico pero en el socket no aparece aunque el cable de alimentación aparentemente sí debe llevarlo. Voy a cambiar el socket como dices.
Por otra parte, he revisado los condensadores electrolíticos y no se ha cambiado ninguno, son todos de Nippon Chemi-Con. Hay unos cuantos leakeando. Voy a cambiarlos y ver si hay continuidad en entre el pin frontal y tierra. ¿Alguna recomendación de elección para los caps? Los más grandes son de 35V 4700uF 3 pines, que son 2.
Además tiene el fusible, en el cable azul de alimentación, de 1.5A, "roto". Se vé que en algún momento saltó y alguien bypaseó el fusible con un alambre; una cutrez.
Los potenciometros son de composición de carbón y aunque van bien se nota que están sucios pero no creo que los cambie/limpie ya que funcionan bien. Quizá más adelante.
Entonces, ¿debería siempre, en el frontal, tener la terminación de GND linkeada al terminal banana negativo tal y como se muestra en la foto?
Saludos,
