Los del foro nos vamos a currar un clon del jcm800 a 18w

Arias Electronix
#1117 por Arias Electronix el 31/12/2019
Yo estoy de acuerdo, veo bien eso de un hilo en que llegamos a la versión más o menos definitiva, y de ahí un hilo práctico con los datos del proyectos, placas y demas
Subir
OFERTASVer todas
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
Arias Electronix
#1118 por Arias Electronix el 31/12/2019
Yo veo bien la idea, además de que serían hilos con menos páginas, serían más concretos . Uno dedicado a la búsqueda de información, dudas y eso. Y el otro enfocado al montaje practico, modificaciones, indicaciones para el montaje
Subir
Tonyguitar
#1119 por Tonyguitar el 01/01/2020
Dazz tu pcb sin probarla me aventuró a decir que ira perfecta.

Lo que dice princi es verdad, un hilo con toda la info resumida de lo que aquí hemos ido aprendiendo en el mensaje de la cabecera.

Luego ya el pcb se pueden compartir los que yo tengo que hice para atacar con ácido en dos piezas. Una de la etapa, de 15w y otra del preamp jcm800, es un ampli separado en dos placas, preamp y etapa.

Lo digo por que no todos podran hacerlo con las placas comerciales y tendrán que hacérselas atacando con ácido.
Subir
dazz
#1120 por dazz el 01/01/2020
#1119 Perfecto, me parece bien :bien:
Subir
Kenworht
#1121 por Kenworht el 10/02/2020
Hola dazz, haber si me puedes ayudar con la placa azul. Bueno estoi montando las 2...
Como era la rectificación que había que hacerle?
Haber si con tus palabras lo entiendo mejor y ya de paso queda más claro a todos...
Gracias!!
Subir
dazz
#1122 por dazz el 10/02/2020
#1121 Yo no tengo esas placas tío, lo siento no puedo ayudarte con eso
Subir
Kenworht
#1123 por Kenworht el 11/02/2020
El princi entonces!
Jajajaja.
Subir
princi
#1124 por princi el 13/02/2020
Yo tengo hecho solo el de la pcb azul y lo que hice está reflejado en el esquema eléctrico que subí,,, lo vuelvo a subir, el tema es que más allá de este esquema no puedo aportar más de lo que ya se ha dicho,,,
Archivos adjuntos ( para descargar)
Subir
Kenworht
#1125 por Kenworht el 13/02/2020
OK.
Estoi montando la azul y la negra.
Voy a seguir los trazos verdes.

También tengo placas rojas de 1 EL84.
Creo que esas si funcionaban bien...

Entiendo que las Resistencias de la fuente son cementadas, raster 10mm.
Las " stopper " de 8K2, han de ser carbón film?

Estoi montando Resistencias " piher", haber como suena..
Subir
Arias Electronix
#1126 por Arias Electronix el 13/02/2020
#1125 las rojas van de lujo
Subir
Tonyguitar
#1127 por Tonyguitar el 13/02/2020
lespaul ha desaparecido y nos ha dejado huerfanos de sus proyectos.
Subir
Christian Ariel Cano
#1128 por Christian Ariel Cano el 15/09/2020

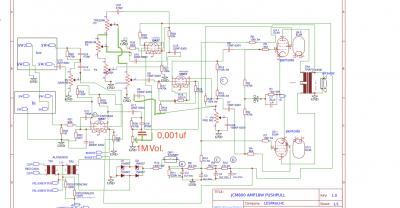

Les dejo una mod para este ampli. Es un control de máster con un potenciómetro de 1m conectado a las dos control grid de las el84. Con esta mod, se puede poner el volumen del previo a tope sin que los vecinos nos maten. Espero que les sirva. Es muy simple.
Subir
