Es que yo tengo mis dudas si la señal se coje desde el positivo o desde el negativo.
Realimentacion negativa...
Realimentacion negativa...
X
Últimos días
Los del foro nos vamos a currar un clon del jcm800 a 18w
OFERTAS Ver todas
-
-59%Hughes & Kettner Spirit AmpMan Classic
-
-20%tc electronic Hall of Fame 2
-
-15%Hughes&Kettner TubeMeister Deluxe 40
¿en la salida de un altavoz tu puedes elegir cual es el positivo y cual es el negativo y poner el negativo a masa y el positivo usarlo para realimentar para el control presence?
La fase del altavoz se saca con una pila.
Donde desplaza hacia delante al conectar con la pila se coje la polaridad de la pila y se hace la fase del altavoz. + y -.
Donde desplaza hacia delante al conectar con la pila se coje la polaridad de la pila y se hace la fase del altavoz. + y -.
El presence es 25kb el pin del medio pin 2 lleva un 104 y a gnd el pin 1 a gnd y el pin 3 va a la triodos osciladores a 47k y ese 47k va al positivo del alatvoz y de la pcb gnd al negativo del altavoz.
Ojo lo digo de memoria..puede variar algo...ah y una 100k.
Ojo lo digo de memoria..puede variar algo...ah y una 100k.

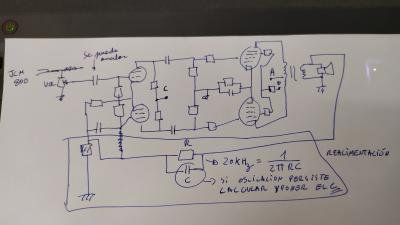

Adjunto un grafico guarrilo de la modificación para el tema de la realimentación. La R de realimentación tendrias que probar valores (puede que del orden de 50K a 100K), la R que va a tierra entre unos 470 a unos 800ohms. Si con ello aumenta la oscilación, cambia de lado el tierras que conectas al bafle y la realimentación. Si el ruido persiste pon el C de forma que la Frecuencia de corte este como mucho a 20Khz, y mejor sobre los 10Khz.
Los Condensadores de 104 en el puente de diodos son 4, uno en paralelo con cada diodo.
De 400v. Yo he visto mucho usar greenies en esta posición. De los verdes..
De 400v. Yo he visto mucho usar greenies en esta posición. De los verdes..
Osea entre catodo y anodo de cada diodo un 104? Igual lo pruebo y os comento.
Ya los solde 104 400v y no hace nada sigue el mismo ruido os dejo un audio cuando no se oye es porque giro el tono de la guitarra y luego hago masa con la mano en las cuerdas.
