Los del foro nos vamos a currar un clon del jcm800 a 18w

--183940--
#157 por --183940-- el 12/08/2019
El divisor ya esta en la pcb en el previo tonygt opcional para 12ax7.
Subir
Tonyguitar
#158 por Tonyguitar el 13/08/2019
Para ecc83 divisor de las dos resistencias de 1k.


Para 6n2p se pone el otro divisor, el de 150k, 47k y 1uf. Este quita ruido de filamentos y eleva la masa virtual +50v para las 6n2p es necesario, si no la v2 se rompe en poco tiempo.
Subir
--183940--
#159 por --183940-- el 19/08/2019
Hola bueno ya estan aki haber si el sabado de mañana os las puedo enviar

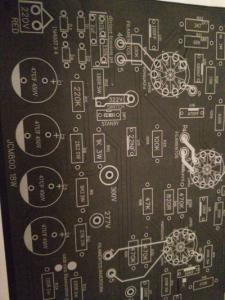

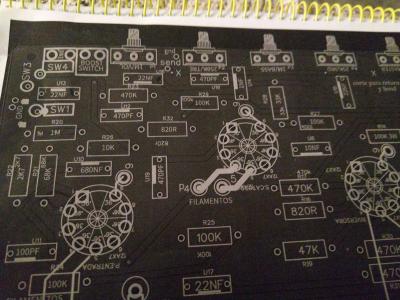

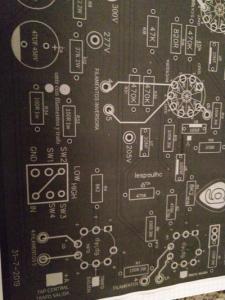

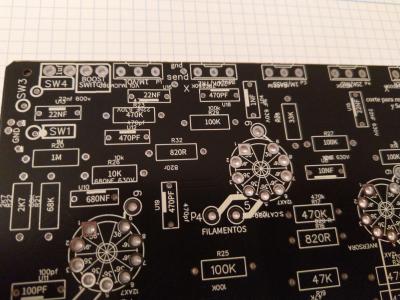

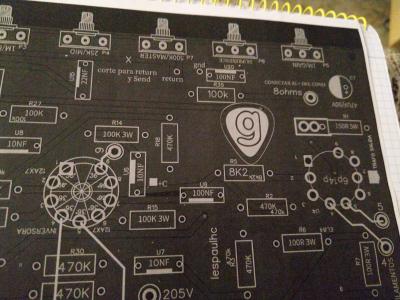

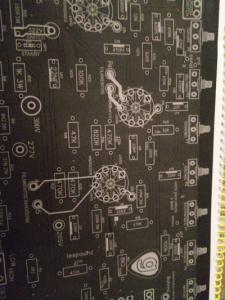

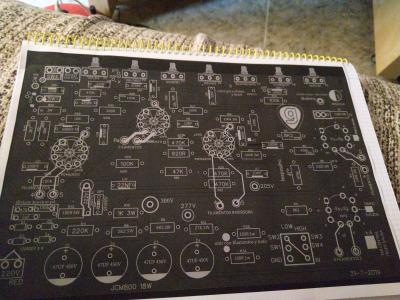

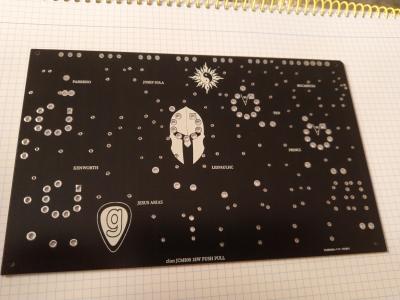

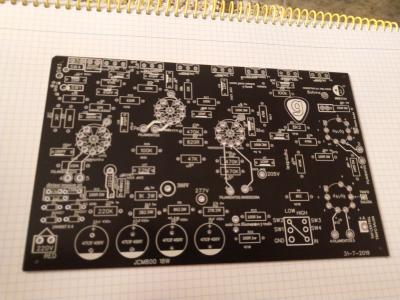

Unas imágenes os dejo.Lastima la serigrafia que no se aun porque me dio fallo.Aun asi ha quedao espectacular en negro.
Archivos adjuntos ( para descargar)
Subir
--183940--
#160 por --183940-- el 19/08/2019
Aqui corregido el error este sera el esquema a usar.
Archivos adjuntos ( para descargar)
Subir
--183940--
#161 por --183940-- el 19/08/2019
Yo pondre todas las resistencias de 1w o 2w menos r13 r11 r8 r9 r12 que pondre 3w minimo y r1 pondre 5w ceramica.y los condensadores de poliéster a 400v o 630v.
Subir
bocasucia
#162 por bocasucia el 19/08/2019
Estupendo, pues ya tenemos entretenimiento.

Lespaulhc escribió:
Lastima la serigrafia que no se aun porque me dio fallo


Por cierto, ¿Que le pasa a la serigrafía?

Saludos.
Subir
--183940--
#163 por --183940-- el 19/08/2019
Bueno he comprado la mayoria de componentes para la pcb incluido trafo salida push pull a 15 20w y 0 4 8 16 .
Subir
Tonyguitar
#164 por Tonyguitar el 19/08/2019
Lespaulhc escribió:
incluido trafo salida push pull a 15 20w y 0 4 8 16

Ese es el componente donde si abaratas costes y usas alguno reciclado vas a perder calidad de sonido, el trafo de alimentacion mientras no se venga abajo y funcione, no te va a afectar a la calidad del sonido para nada, para ese si que no me gasto un duro y uso trafos bobinaos o reciclados que tengo por ahi.
Subir
--183940--
#165 por --183940-- el 19/08/2019
Hare una prueba con alogenos y otra con trafos de 50 euros vintage que tengo para la alimentación.Asi sabre la diferencia que creo es igual.
Subir
Tonyguitar
#166 por Tonyguitar el 20/08/2019
Si los halogenos caen y se queda la placa del pentodo en 240v no pasa nada, tienes la resistencia del cátodo para bajarla de valor.

Bueno, eso tu ya lo sabes, no te estoy contando nada nuevo.
Subir
parreno
#167 por parreno el 20/08/2019
Para los novatos en amplis , podríamos tener un listado de componentes necesarios y algún link donde comprarlos ?
Subir
Kenworht
#168 por Kenworht el 20/08/2019
En la placa viene escrito.
Pag, por ejemplo Aliexpress, Amazon, eBay etc.
En tiendas nacionales también, pero no será el mismo precio.
Subir
