Fender Jaguar '62 Semi Recicled

ezeyo
#1 por ezeyo el 16/07/2014
Hola a todos! A los que estaban en el proyecto anterior bienvenidos de nuevo, y a los nuevos bienvenidos también a este.

La idea de este Post es mostrar la fabricación Super Casera de un modelo Fender Jaguar '62, tratando de re utilizar (reciclar) materiales.
El título dice Semi Recicled porque algunos de los componentes ya los tenía y son nuevos, pero igual van a ir viendo en otro post una Telecaster (hermana de la jaguar en algunas maderas) que estoy haciendo paralelamente y 100 % Recicled, para regalar a un muy buen amigo y guitarrista del grupo musical que integro como vocalista y tercer guitarra. Pero eso es otro post, así que comencemos con la Jaguar !!

En el proyecto anterior trabaje con algunas maderas que hoy formaran parte de la Jaguar.

Diapasón de Incienso, de tabla que se usa para pisos, y su proceso:

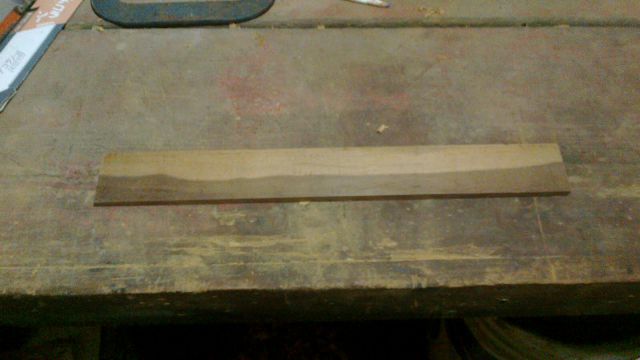

Presentada la madera en un mástil anterior

Rebajes de la madera a 9 mm

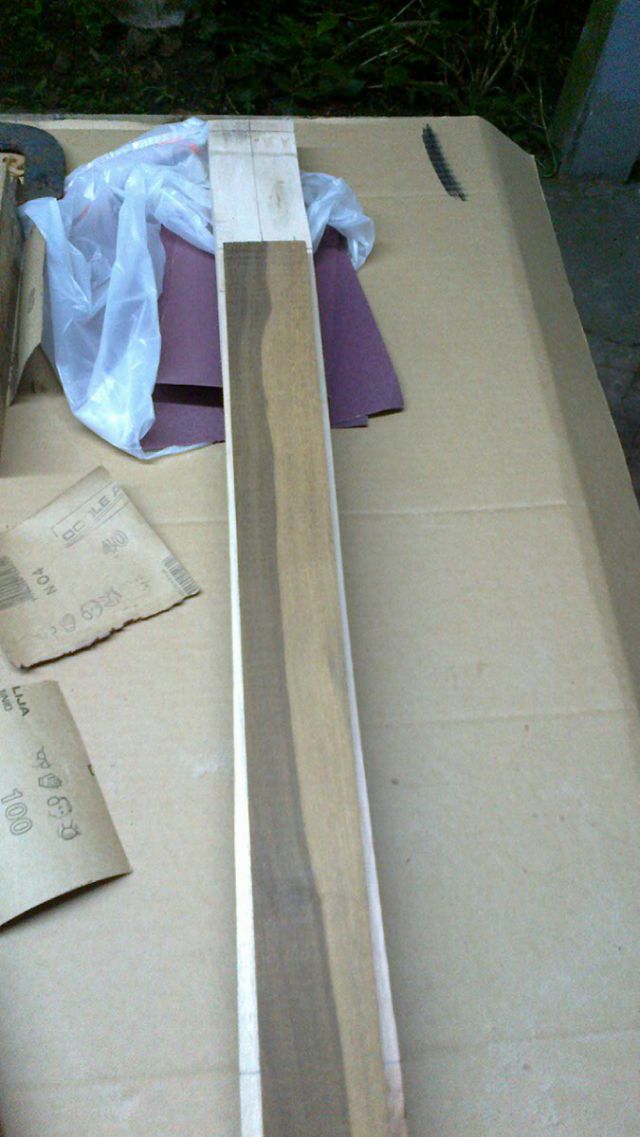

Lijada y bien lisa

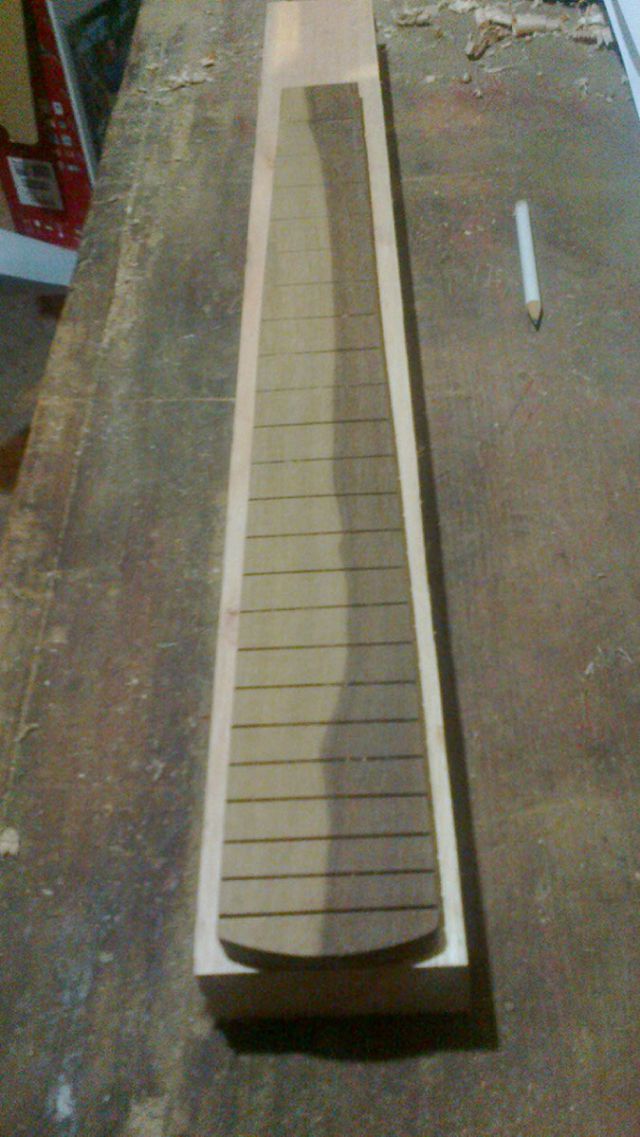

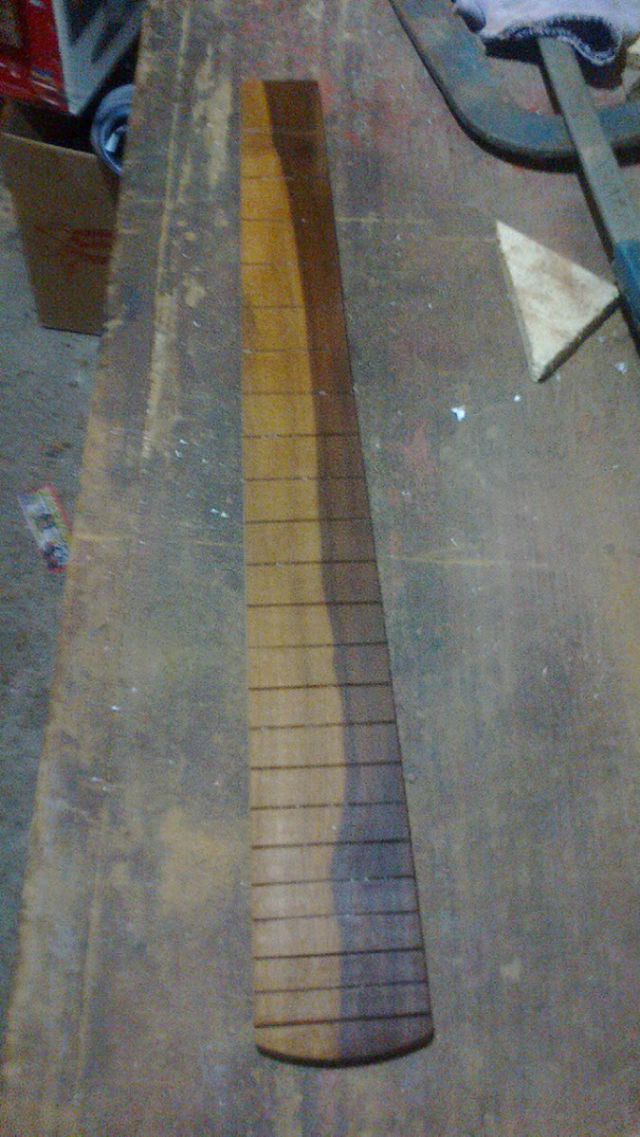

Diapasón ranurado y cortado el trapecio, lo limpie con un paño apenas humedecido y... Casi lloro de la emoción!!

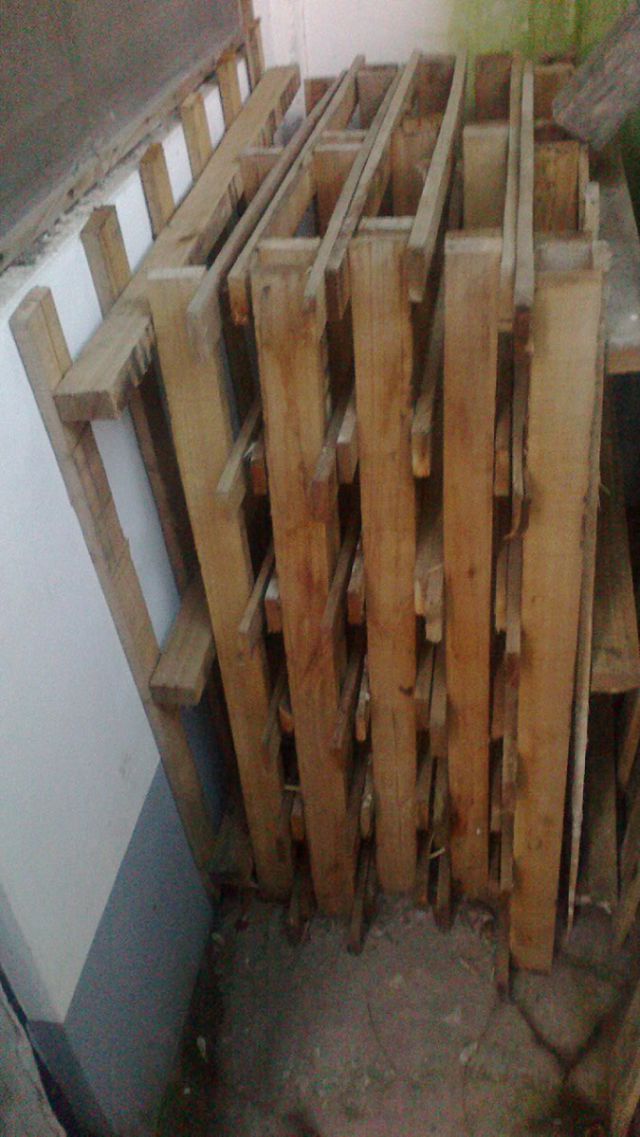

Madera para el mastil (Procedencia Palet de obra, de los que se usan para cargar ladrillos):

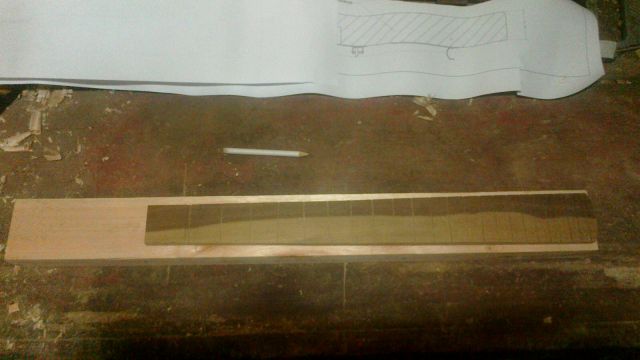

La madera resultó ser Eucalyptus Saligna, parece ser bastante dura pero se deja trabajar y es bastante lindo su color semi rojizo o rosado, acá junto con el diapasón ya cepillada, falta bastante lija de todos modos:

Detalle :enamorado:

Por ahora les dejo esto, mientas se suman y me acompañan en el proceso.
Un abrazo grande!
Subir
Crack
#2 por Crack el 16/07/2014
Yo te acompaño en tu proyecto
Subir
1
luis67
#3 por luis67 el 16/07/2014
Ea, ya me tienes aquí espiando...
Subir
1
Dr. Rock
#4 por Dr. Rock el 16/07/2014
Me uno también a éste. A ver si lo he pillado: Fabricas una jaguar, una telecaster, y tienes proyectado una junior doble cut?
Subir
ezeyo
#5 por ezeyo el 17/07/2014
Mas o menos así sería Dr. Rock, Mientras hago la Jaguar para mi, en paralelo estoy haciendo la Teleca 100% con material reciclado para un amigo (sin que el sepa ya que es sorpresa para su cumpleaños, si llego), y la doble cut.... bueno como que quedo ahí muy para lo ultimo de lo ultimo, luego de todo esto la retomaré con ideas nuevas, ya veremos.
Subir
Crack
#6 por Crack el 17/07/2014
Una pregunta ¿con que vas a hacer el cuerpo?
Subir
niobio69
#7 por niobio69 el 17/07/2014
Me uno a ver que tal...me encantan las jaguar!!!
Subir
1
ezeyo
#8 por ezeyo el 17/07/2014
- Hola Crack, aun no lo tengo muy decidido, pero supongo que será de pino, fresno, o quizás paraíso. Estoy esperando que se recupere de una gripe y retome sus labores un amigo que trabaja en una carpintería, el es quien me provee de maderas y como es amigo busca las mas lindas cuando se las pido.
De todos modos yo soy bastante fundamentalista y defensor de la madera de pino, ya que para mi es fácil de trabajar, muy económica y sobre todo liviana, fundamental si la vas a usar una hora o mas colgadita del hombro.
- Hola Niobio69, bienvenido! Somos dos los amantes de las Jaguar entonces. Cambié el proyecto anterior por este porque no me aguanto mas vivir sin tener una jajaja.

- Por otra parte les cuento que estoy trabajando en el alma de la Jaguar. Después de ver como se hacían y estudiar física cuántica y resolver complicados logaritmos, concluí en que:

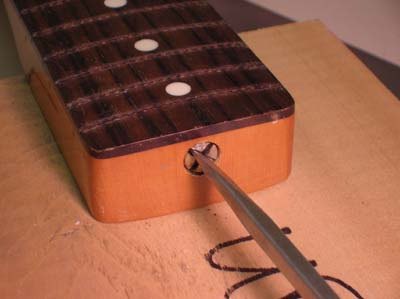

- Quiero poner un alma con acceso desde el final del mastil, o sea desde la parte que entra en el cuerpo de la guitarra:

Me gustó este sistema:
Imagen no disponible

Mas que un capricho es una necesidad, ya que las tuercas allen no son fáciles de conseguir acá, y la anterior tipo Spoke con mucho ingenio podría fabricarla. En un principio, sacando la idea de otro post, se me ocurrió usar la tuerca allen de un freno de bicicleta, pero son de aluminio y no le tengo fe a su duración.
Ahora bien, tengo tuercas comunes y varillas roscadas como para hacer un alma de doble acción, y una idea general de como hacerla, solo resta descifrar el enigma de que tuerca, tornillo o super mega invento utilizar para el artilugio de ajuste en cuestión, o dicho de otra forma: El cosito ese donde va la llave pa ajustar.
Si alguien tiene ideas son todas bienvenidas!

Saludos!
Subir
niobio69
#9 por niobio69 el 17/07/2014
ezeyo escribió:
Somos dos los amantes de las Jaguar entonces.


Algún día me tengo que hacer una en color Ocean tourquoise, con la pala del mismo color y ya alucino :-)
Subir
1
eon_tool
#10 por eon_tool el 17/07/2014
Qué buena pinta tiene este trabajo! Me apunto a ver el resultado final.
Por cierto, ¿de qué madera es el diapasón?
Subir
ezeyo
#11 por ezeyo el 17/07/2014
Hola eon_tool Bienvenido! El diapasón es de Incienso, acá lo venden en tablas para revestir pisos. Bastante económico.
Subir
ezeyo
#12 por ezeyo el 20/07/2014
Buenas! Les traigo un par de avances!

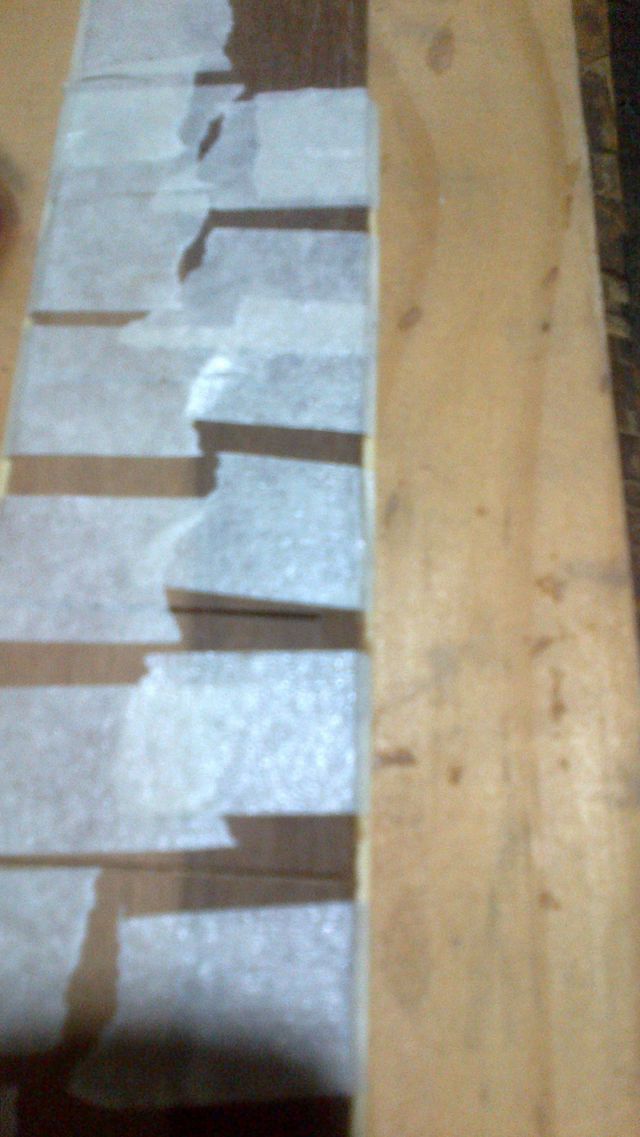

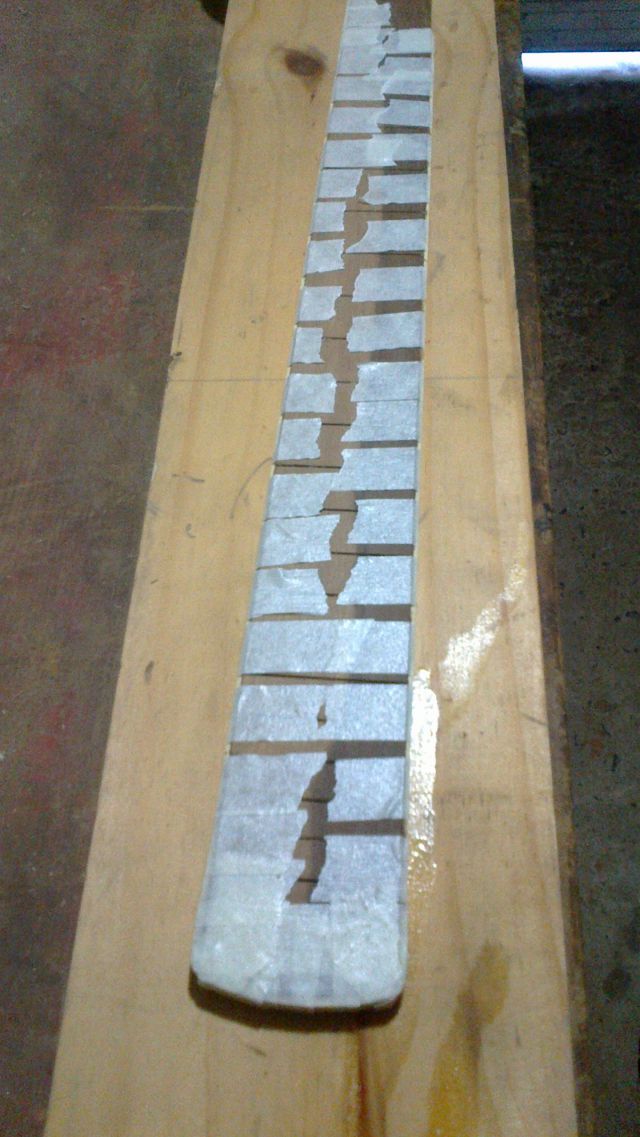

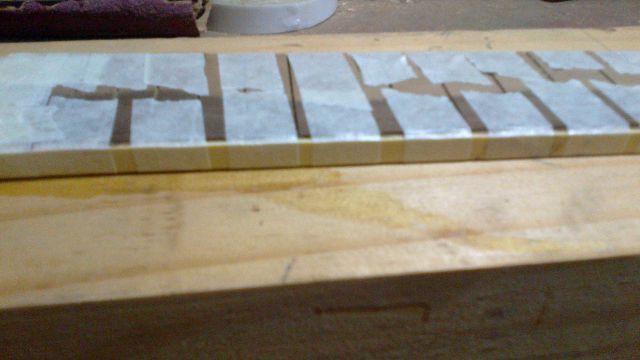

Diapason con el binding que ya tenia del anterior proyecto:

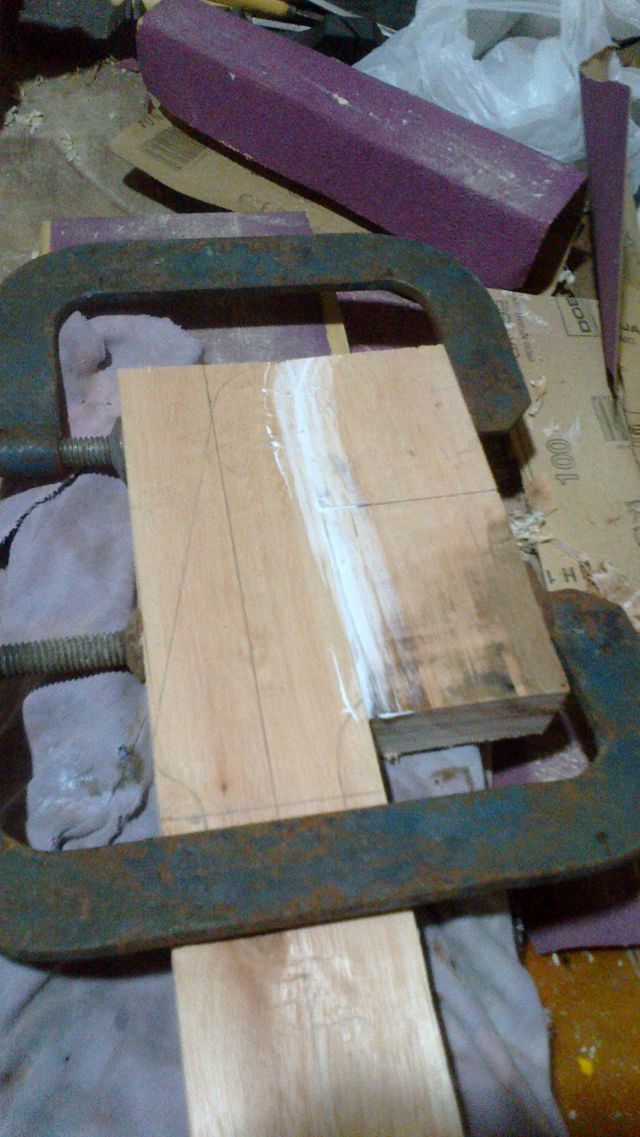

Agregue un poco mas de madera para poder hacer la pala:

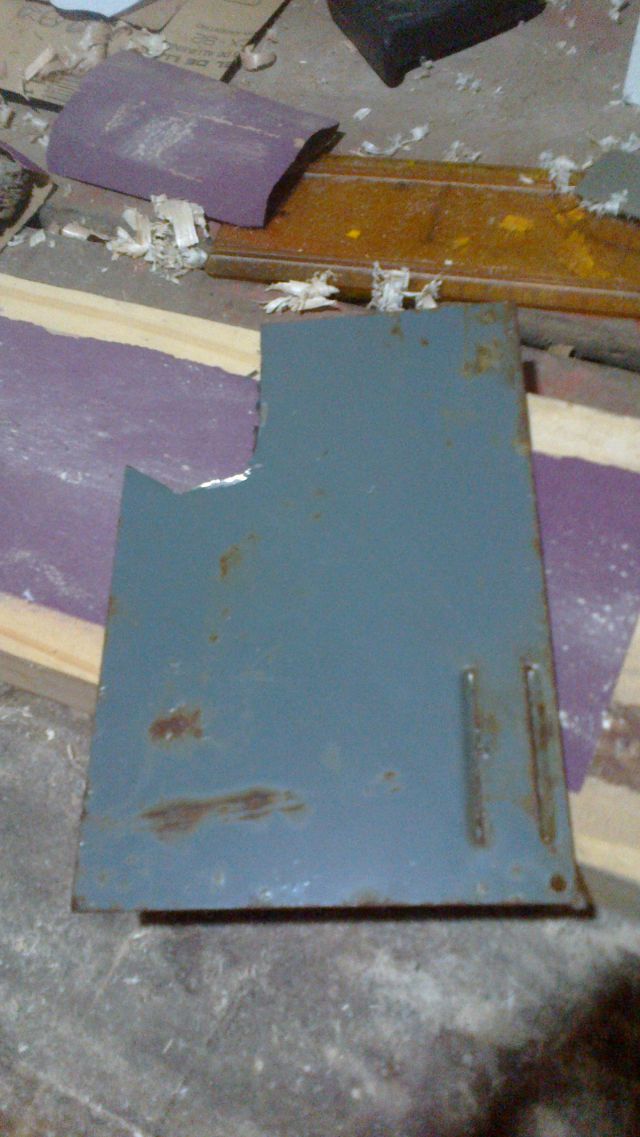

Y con esto: una chapa vieja de cajones de estanterias

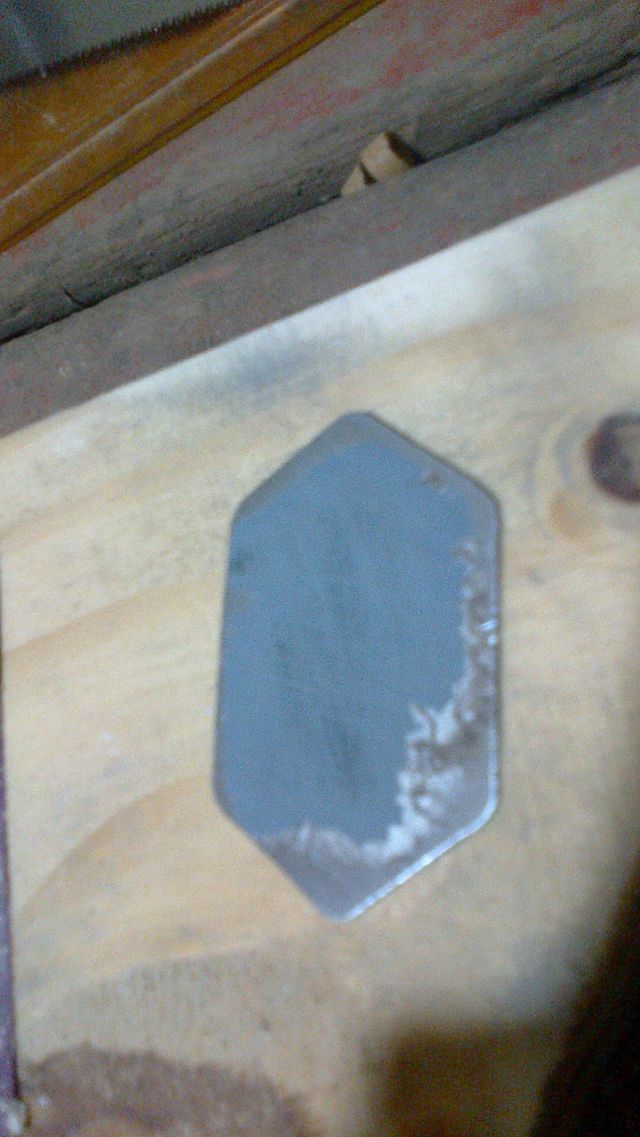

Hice esto:
Reciclando para hacer las partes de metal que alojaran potenciometros, perillas etc y parte del golpeador.

También pase por una carniceria en la que me guardaron un femur de vaca al cual espero sacarle varias cejillas, proximamente fotos de eso.

Abrazos!
Subir
