Etapa potencia guitarra DIY (o kit)

  • 1
josepqr
#1 por josepqr el 21/12/2017
Hola
me gustaria hacer una pregunta a algún entendido en esta materia.

Ultimamente estoy tocando con un multiefectos en formato pedal, por tanto estoy usando emulaciones de Ampli y de previo, y el 90% del tiempo en casa con cacos,
por tanto, creo que ya no necesito mi ampli.
Pero estaba pensando en adquirir (por aquello de si hay que salir fuera a algun lado :wink: ) una pantalla 2x12 y una etapa de potencia de guitarra.

Pero NO quieria la tipica "mega etapa" de la ostia, de tropecientos miles de W, , ni en formato RACK , ni de valvulas,
solo un poco de potencia para hacerlas sonar y a ser posible "portable", y me he topado con la gama powerstage de seymour duncan y las encuentro interesantes (y preciosas):

la grande:
https://www.thomann.de/es/seymour_duncan_power_stage_700.htm

y la pequeña:
https://www.thomann.de/es/seymour_duncan_power_stage_170.htm


Pero los precios (para ser lo que son, y bajo mi criterio de ignorante total !!!!!) los encuentro un poco desproporcionados.


el tema, la cuestion y la pregunta es:

¿podria construirme una etapa de potencia como la powerstage pequeña con algo parecido a esto? :
https://es.aliexpress.com/item/1-UNID-IRS2092-CLASE-D-de-Audio-Del-Amplificador-de-Energ-a-AMP-200-W-MONO/32832108140.html

o esto???

son simples etapas de 100W 0 200W , y que montadas te salen por 20€.

las venden para montar en formato DIY o ya soldadas para que las encapsules.


la pregunta es, alguien ha usado esto alguna vez como etapa de potencia????? quiero decir , solo como etapa??? se puede usar???
seria lo mismo (practicamente) que usar un amplificador HI-FI usando solo la potencia de los Watios del ampli???

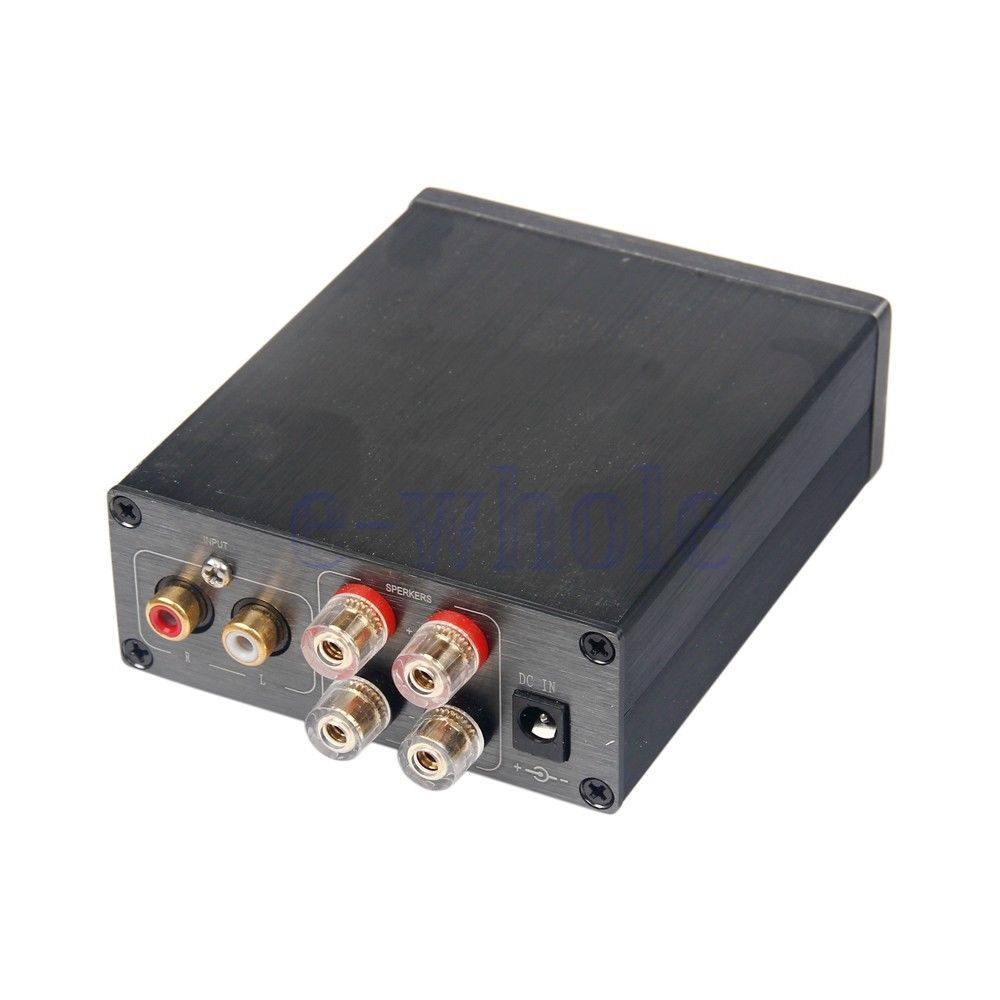

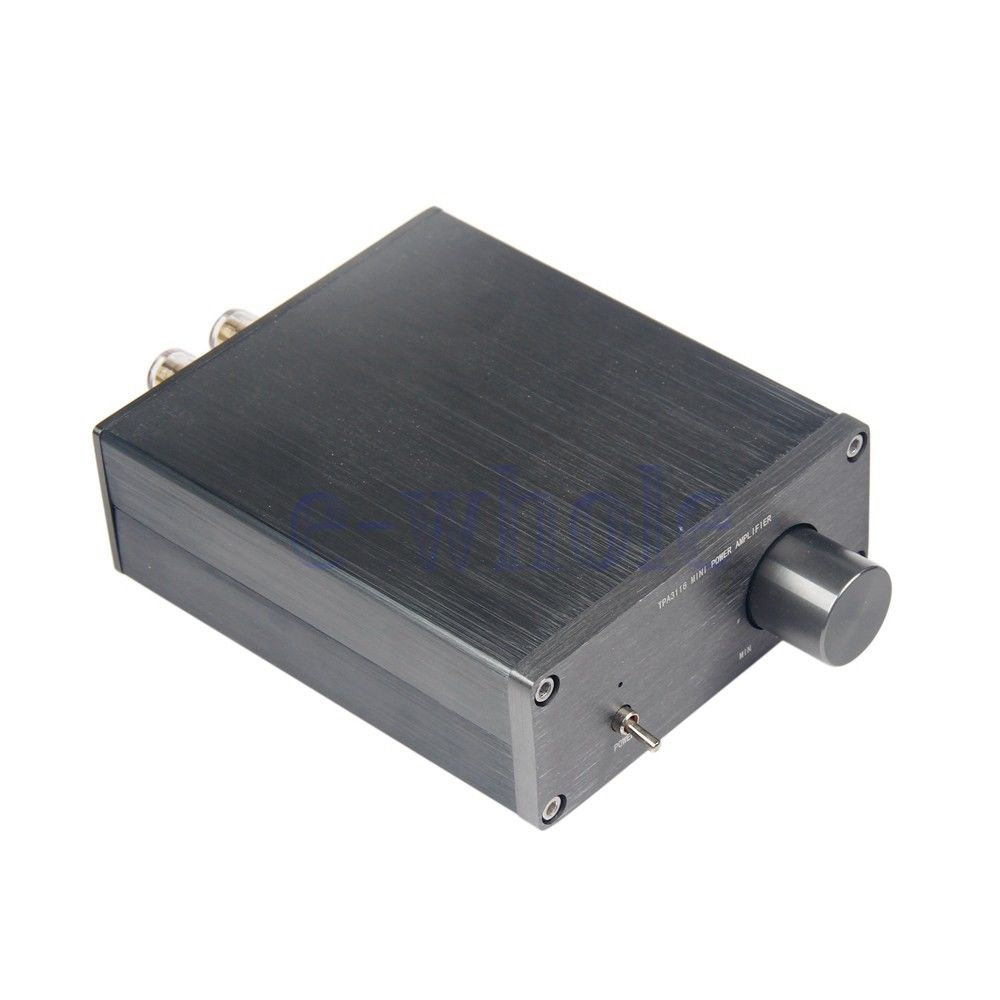

se podria usar tambien algo asi???:
https://www.ebay.es/itm/Digital-Power-Amplifier-HiFi-TPA3116-Stereo-2-0-Channel-Audio-Amp-50W-50W-SG/232453075571?hash=item361f487273:g:5TcAAOSwKtlZlrvf

Subir
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
Tonyguitar
#2 por Tonyguitar el 21/12/2017
Yo pienso que todo lo que has puesto te sirve, la ultima que pusiste te iria genial con un 2x12" y un multiefectos, pues es stereo y conectarias una salida a cada altavoz, ademas, el multiefectos te hace de previo stereo, lo que te interesaria es que la etapa sea como minimo de 50w+50w, mas que nada por que seguro que lo marca como watios musicales.

Yo creo que esta te dara buen resultado:
https://m.ebay.es/itm/Digital-Power-Amplifier-HiFi-TPA3116-Stereo-2-0-Channel-Audio-Amp-50W-50W-SG/232453075571?rmvSB=true&ul_ref=http%3A%2F%2Frover.ebay.com%2Frover%2F1%2F1185-53479-19255-0%2F1%3Fff3%3D4%26pub%3D5575049788%26toolid%3D10001%26campid%3D5337383433%26customid%3D%26mpre%3Dhttps%253A%252F%252Fwww.ebay.es%252Fitm%252FDigital-Power-Amplifier-HiFi-TPA3116-Stereo-2-0-Channel-Audio-Amp-50W-50W-SG%252F232453075571%253Fhash%253Ditem361f487273%253Ag%253A5TcAAOSwKtlZlrvf%26srcrot%3D1185-53479-19255-0%26rvr_id%3D1398563349410&_mwBanner=1&ul_noapp=true
A ver si se moja algun forero y lo confirma :brindis:
Subir
acamm
#3 por acamm el 22/12/2017
Hola,
Te podrían servir, pero ten en cuenta que actualmente utilizas las simulaciones con un equipo de hifi a través de unos cascos o altavoces que cubren más o menos todo el rango de frecuencias. Si quieres eso mismo con más potencia necesitarías la etapa y altavoces de más potencia con varias vías (tweeter, woofer...), en un 2X12 de guitarra no hay tweeters y perderías matices que actualmente percibes. ¿porqué no usar directamente un sistema de PA autoamplificado de poca potencia?
Subir
Tonyguitar
#4 por Tonyguitar el 25/12/2017
Se puede usar una etapa hifi stereo, enchufar el multiefectos con emulacion de altavoz desactivada y, salir por una caja tipo 2x12" harley benton v30.
El previo seria la pedalera, la etapa una de estas y, la pantalla una de guitarra desactivando emulacion de altavoz o, altavoces hifi pero con las emulaciones de altavoces de guitarra activadas, esto asi funciona de maravilla.
Subir
Fran Sánchez Burguillos
#5 por Fran Sánchez Burguillos el 03/07/2018
#1 hola! Conseguiste al final la etapa? Por saber cómo te fue, pues yo estoy pensando lo mismo para conectar un miltiefectos a una pantalla. Saludos!
Subir
Fran Sánchez Burguillos
#6 por Fran Sánchez Burguillos el 03/09/2018
#4 Hola! Acabo de encargar por eBay la que tú has sugerido. Tengo unas dudillas sobre ella:

1- la alimentación: tengo que usar un alimentador de centro positivo, con voltaje de 12 a 25, pero irá mejor y dará más potencia si la alimento con 25, verdad?

2- la conexión a una pantalla: necesito cable de carga, o tipo instrumento?

Gracias y saludos!!
Subir
dazz
#7 por dazz el 03/09/2018
Fran Sánchez Burguillos escribió:
1- la alimentación: tengo que usar un alimentador de centro positivo, con voltaje de 12 a 25, pero irá mejor y dará más potencia si la alimento con 25, verdad?


Sí, a más voltaje, más potencia. Con altavoces de 4 ohms y 12V sacaría hasta 15W por canal tocando sin distorsión/overdrive. Subiendo a 15V tendrías 25W. 42W a 20V y 65W a 25V. Siempre por canal.

Ahora bien, si tocas con pedales de distorsión la potencia en la salida aumentará y si lo alimentas con 25V puedes exceder con mucho esos 65W por canal, y quizás freír la etapa, o que se sobrecaliente y la etapa te añada distorsión no deseada
Subir
Fran Sánchez Burguillos
#8 por Fran Sánchez Burguillos el 03/09/2018
Gracias por contestar! Sería para conectar a la etapa una pedalera multiefectos (zoom g3n), o bien el IPad con Bias fx. No usaría pedales sueltos. Y en casa tengo un adaptador que da 24v. Creo que iría bien, no?
Subir
dazz
#9 por dazz el 03/09/2018
#8 Bueno, el tema no es que uses pedales, es que le metas a la etapa señal distorsionada, a eso me refería.
El adaptador de 24V, cuantos amperios saca de corriente?
Subir
Fran Sánchez Burguillos
#10 por Fran Sánchez Burguillos el 03/09/2018
Creo que 0.4 A. Y tocaría con distorsión (metal sobre todo)
Subir
dazz
#11 por dazz el 03/09/2018
#10 0.4A no te bastan ni de coña. Piensa que es un ampli de 50W+50W. 24V * 0.4A son menos de 10W
Yo me he pillado una etapa con un chip similar a ese y lo alimento con un adaptador de portátil, que es lo que hace mucha gente. Es importante que la fuente tenga conexión a tierra en el enchufe, y que la conexión a tierra esté conectada a su vez al negativo del conector que va al ampli, sino tendrás mucho ruido.

El que yo uso es de 20V 4A y no bajo de 8ohms en el altavoz para evitar pasarme de potencia. Así no paso de lo que puede dar la fuente.

Piensa que la potencia y el volumen del ampli no son lineales: para doblar el volumen hace falta multiplicar por 10 la potencia
Subir
1
Fran Sánchez Burguillos
#12 por Fran Sánchez Burguillos el 03/09/2018
Ok. Buscaré algo así entonces (puedo probar el que tengo para volumen de salón, je,je).

Y qué me dices de la conexión al cono (sería una pantalla con cono de 8 ohm)? Necesito cable de carga, con mayor sección?
Subir
