Esquema electrico Pantalla 4x12

Jeldn (HellRock guitars)
#1 por Jeldn (HellRock guitars) el 20/11/2017
Hola,

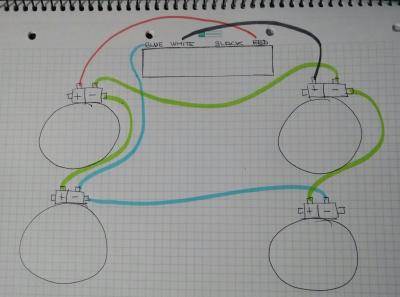

Tengo una pantalla behringuer 4x12 a la que le voy a instalar 2 altavoces (eminence V128) (se quedará como una 2x12). El caso es que la he desmontado y me encontrado con el siguiente esquema y no se por donde cogerlo.. Entiendo que el circuito esta hecho de tal manera para conmutar entre stereo y mono pero no consigo descifrarlo. A ver si alguien que entienda puede decirme como debo conectar los cables en en la posicion Mono.

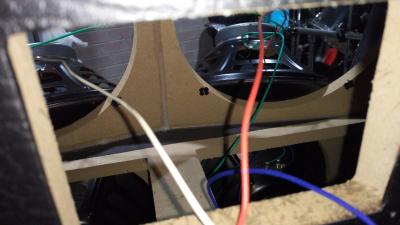

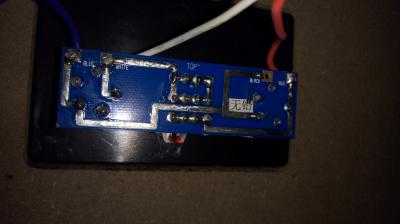

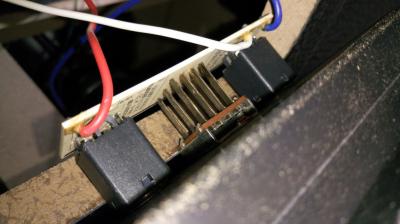

Aqui os adjunto fotos del esquema y del cableado propio.
Archivos adjuntos ( para descargar)
Subir
acamm
#2 por acamm el 21/11/2017
Hola,
El eminence es de 8ohmios 12", creo. Con dos de estos puedes conseguir 4 o 16 ohmios según si los montas en paralelo o en serie. No dejes los huecos de los altavoces que no montes sin tapar. Yo los montaría arriba, ya que así quedan más al alcance de tu oído, aunque puedes usar los que quieras.

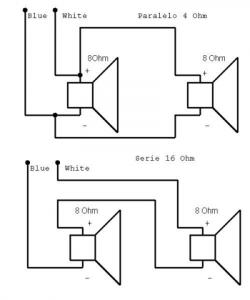

Desolda los cables blanco azul y rojo de los altavoces y mete un jack a la entrada del altavoz (donde van el blanco y el azul) y mide continuidad. La punta debería ser el blanco y la malla el azul. Si es así suéldalos de nuevo tal como indica el dibujo de la impedancia deseada. Si es al revés invierte los colores. Olvídate del cable rojo, de la función del selector y del otro conector.
Salud
Archivos adjuntos ( para descargar)
Subir
1
Jeldn (HellRock guitars)
#3 por Jeldn (HellRock guitars) el 21/11/2017
#2 muchas gracias!!
