Duda pedal de volumen DIY

David Trigili
#1 por David Trigili el 27/02/2017
Buenas, no se si habrá un hilo similar porque no consigo limitar la búsqueda a este subforo en concreto.

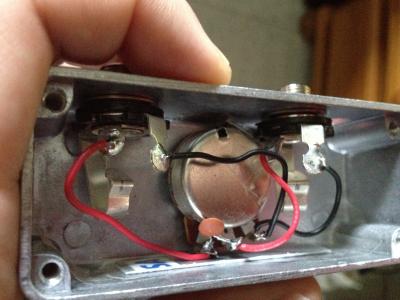

Me construí hace poco un pedal (por llamarlo de alguna forma) con un mando de los gordos para controlarlo con el pie, el cableado no puede ser más sencillo pero por alguna razón no estoy obteniendo el resultado esperado.

He conseguido que suba y baje el volumen pero apenas hay recorrido de transición, sube muy brusco a poco que lo muevas. El pote es un logarítmico de 250K, anteriormente probé con un lineal de 100K y el resultado es prácticamente el mismo.
Después añadí el condensador (sacado de un mando a distancia estropeado), no recuerdo que valor tenía pero era cercano al de este circuito

Imagen no disponible

Seguro que es una tontería pero no sé muy bien en qué estoy fallando, será problema del condensador? qué debería ponerle?

Pd: mi idea es meterlo en el loop de efectos de un Ehx Super Ego, lo digo por el tema de la impedancia y tal.
Archivos adjuntos ( para descargar)
Subir
Pedro Vecino
#2 por Pedro Vecino el 27/02/2017
Los cables hacia los jacks están invertidos. En ambos.
Subir
David Trigili
#3 por David Trigili el 28/02/2017
La madre que me parió :jajajaja: se nota que esto no es lo mío.
Ya lo he cambiado y funciona bien. Mil gracias! me estaba volviendo loco.
