Duda de montaje pastillas de una fender american standard

Berlinés
#1 por Berlinés el 14/02/2014

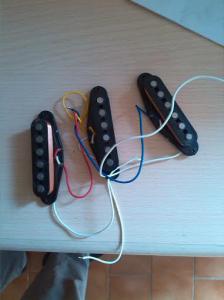

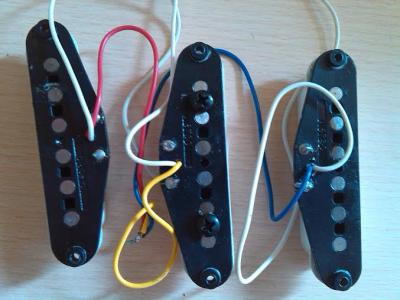

El asunto es que me he hecho con unas pastillas de una american standard y tienen estampado la numeración 016730 y de cada pastilla salen dos cables:

Azul - Blanco
Rojo - Blanco
Amarillo - Blanco

Los de colores ya están unidos para poner en masa me imagino, entonces me quedan sueltos los blancos para soldar en el selector, pero no sé qué pastilla va a mástil, medio o puente. He buscado por internet y me he encontrado de todo. ¿Sabéis
como va?

Aquí dice: http://www.fenderforum.com/forum.html?db=&topic_number=738121

Sin embargo el compañero que me ha vendido las pastis me decía que la del cable azul es la del mástil que lleva el cable más largo, y la del rojo la del puente que lo lleva más corto.

Gracias.
Archivos adjuntos ( para descargar)
Subir
Berlinés
#2 por Berlinés el 14/02/2014
Para más datos provienen de una American Standard del 99.
Subir
moonmark
#3 por moonmark el 14/02/2014
Mira pueden ser conectadas en ambas formas, pero todas deben de ser conectadas igual, es decir si usas los blancos como tierra, tienes que usarlo en todas , si usas los de colores entonces cada blanco correspondiente iria al switch...
Subir
ebl1960
#4 por ebl1960 el 14/02/2014

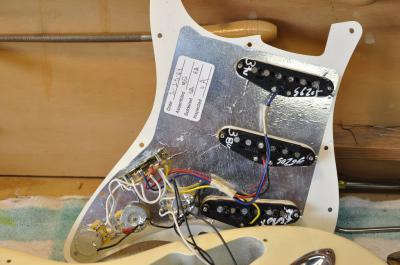

Hola Berlinés, mira si te vale lo que he encontrado, una foto y el wiring.
Perdona pero no puedo adjuntar los archivos, hay alguna otra manera?
Archivos adjuntos ( para descargar)
am std strato.pdf
strato am st.jpg
am std strato.pdf
am std strato.pdf
Subir
ebl1960
#5 por ebl1960 el 14/02/2014
parece que ahora si
Subir
Berlinés
moonmark
#7 por moonmark el 14/02/2014
Es correcto!! la de mayor ohms es la que va al puente, y la de menor va al mastil...no sabia que eso era lo que querias saber!
Subir
Berlinés
#8 por Berlinés el 14/02/2014
Eso era. Muchas gracias a todos. A ver si saco algo de tiempo y las pongo. Saludos y gracias de nuevo.
