Duda mod volumen máster en un plexi

Berlinés
por el 04/01/2025

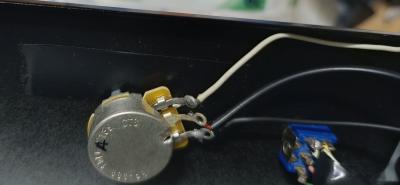

Buenas a todos y feliz año. He puesto un volumen máster con potenciómetro logarítmico de 1M  pero el volumen no sube progresivamente. Pasa de poco a mucho en menos de un cuarto del recorrido. En menos de un cuarto es demasiado bajo el volumen y pasado ese cuarto de giro es demasiado. El potenciómetro es simple pero he visto que casi todos los esquemas que rulan por internet son potes duales de 250k+250k. ¿He ahí mi error? Un saludo.
Archivos adjuntos ( para descargar)
OFERTAS EN TIENDAS Ver todas
  • -26%
    Harley Benton Nashville Nylon Natural
    222 €
    Ver oferta
  • -26%
    Digitech 70th Anniv. Trio+ Band Creator
    198 €
    Ver oferta
  • -11%
    Squier Exclusive CV 70s Strat VBL
    389 €
    Ver oferta
SEGUNDA MANO EN MERCASONIC Ver todo
  • Guitarra electroacústica Epiphone J45 Slash
    699 €
    Ver
  • Ibanez Wau-Fuzz Standard
    250 €
    Ver
  • Taylor 414ce-N (nylon) 14 trastes.
    1.500 €
    Ver
¿Tienes equipo que ya no usas? Véndelo en Mercasonic
Pedro Vecino
por el 04/01/2025
¿Dónde está conectado ese potenciómetro? ¿Entre qué puntos?
Berlinés
por el 04/01/2025
#2 Es un post phase. No recuerdo exactamente el circuito.
1 respuesta directa
acamm
por el 05/01/2025
Con un pote simple de 1M no sé si se puede llegar a hacer algún tipo de volumen después de la inversora, ya que se suelen usar los potenciómetros dobles para actuar sobre las dos salidas de la inversora simultáneamente que excitarán las válvulas de potencia.
Lo que sí se puede hacer con ese potenciómetro es un volumen maestro a la salida de la ecualización y antes de la inversora.
De todos modos, si no recuerdas el circuito que has utilizado poco se puede ayudar.
vedaabierta
por el 05/01/2025
Berlinés escribió:
Es un post phase. No recuerdo exactamente el circuito.


Entiendo que ,lo has puesto como reóstato entre los condensadores de desacoplo de la inversora para cancelación de fase? Si es así creo que te funcionará mejor uno lineal.
Pero de usarlo post fase yo usaría el pote doble a masa.
Berlinés
por el 05/01/2025
Cuando vaya por el local lo abro a ver cómo se hizo. Hace mucho tiempo y no recuerdo exactamente . Gracias.
