Cry Baby True Bypass

Hola buenas necesito su ayuda. Ace un mes app compre un Cry Baby GCB95, he visto turoriales para que pueda ser True Bypass, pero al momento de abrirlo no se parece mucho a los videos que e visto (supongo que es mas nuevo), y una de las resistencias las cuales se coenctaba al switch no es igual a la de los tutoriales, entonces puede que ya sea True Bypass. Si alguien pudiera ayudarme.

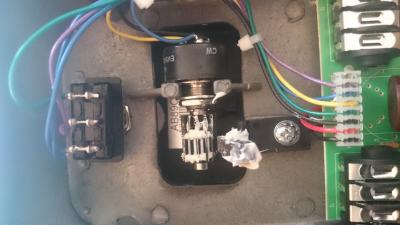

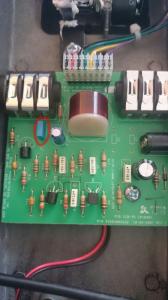

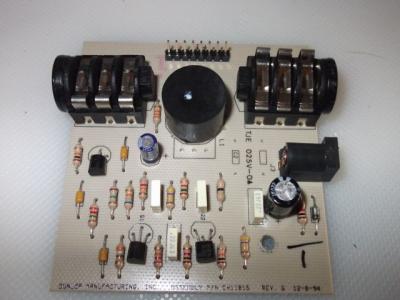

la ultima imagen es la que sale en todos los tutoriales que he visto y las 2 primeras en mi pedal

Esa resistencia en plástico azul es una resistencia, igual que la amarilla de tu circuito. Están fabricadas de distinto modo pero una resistencia es una resistencia. No le des más vueltas.

Entiendo que para hacer el pedal true bypass no bastará con cambiar una resistencia...

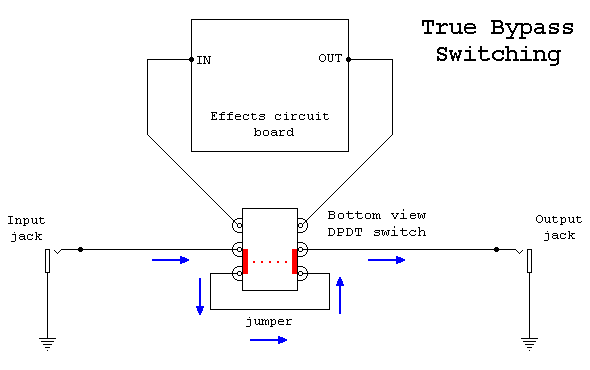

Para hacer lo que quieres imagino que tienes que hacer que cuando el switch esté apagado la corriente vaya de un jack al otro sin nada en medio. Debería ser más sencillo, si cambias el switch por un DPDT parece bastante fácil, y te vale para cualquier pedal:

#3 aaah ok gracias, ya tengo todos los materiales necesarios para realizar el cambio, solo que tenia la duda ya que la marca puede haber hecho algunos cambios para que terceros no modifiquen el pedal y como es esa resistencia la que se usa para modificar y es la única que cambio en la placa....

En este post esta la información

https://www.guitarristas.info/foros/modificacion-crybaby-wah-true-bypass/224958

Todas las fotos están en esta página del post

https://www.guitarristas.info/foros/modificacion-crybaby-wah-true-bypass/224958/pagina7

Saludos

#5 muchas gracias, ayer el cambio y se nota. Saludos
