Construir una pedalboard de madera.

josepqr
#1 por josepqr el 19/11/2015
Hola a todos,

SI me permitís, quería compartir con vosotros una construcción de una pedalboard de madera al estilo "salvage Custom" :
http://www.salvagecustom.com/shop/

No es excesivamente complicada de hacer, pero si laboriosa, si tienes los materiales, las herramientas y un poco de tiempo se puede hacer sin problemas.

Este verano en el pueblo me sobraba un poco de tiempo (...en los pueblos siempre sobra tiempo) y me decidí a construirme una.
hablando con el carpintero del pueblo sobre mi idea , el me comntó que tenia unos listones de madera de Embero , que es una especia de Nogal Africano (de Guinea para ser mas exactos), es una madera sin nudos y con una beta bonita. (en concreto estos listones eran de una cama de un noble del pueblo), tras cortar los listones y llenármelos a casa empecé con el montaje.

Previamente ya habia comprado en ebay , los conectores de entrada y salida , el enchufe de 220V y una fuente caline CP05 estabilizada para pedales , que por otra parte, dejadme deciros que por 45€ tienes la solución definitiva a TODOS los ruidos, ruidicitos , y acoples de masa de tus pedales sin gastarte 200€ (... yo estoy encantadísimo con ella !!!!!!!)


intentaré no daros mucho el coñazo y mejor pongo fotos (una imagen vale mas que 1000 palabras)

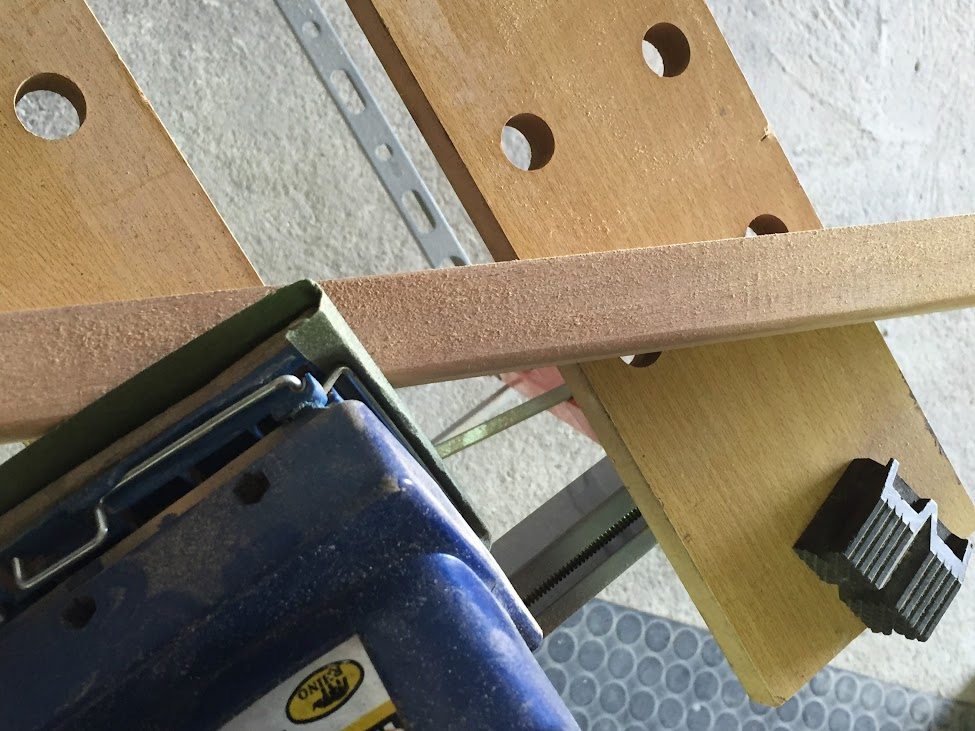

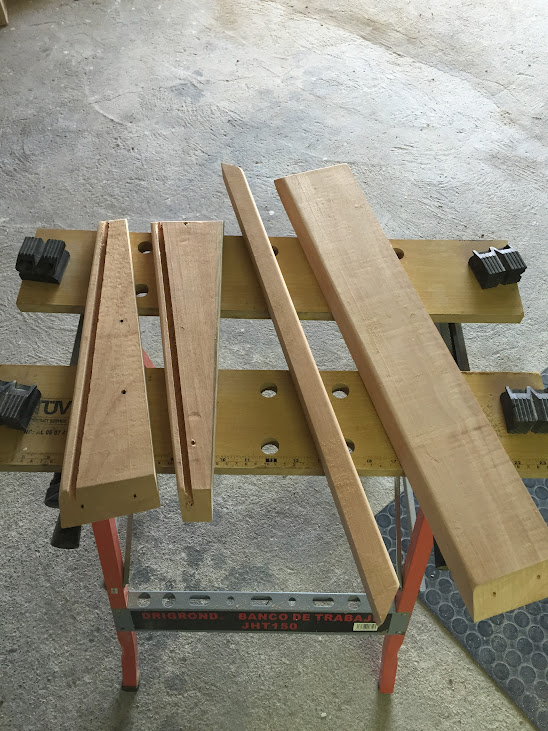

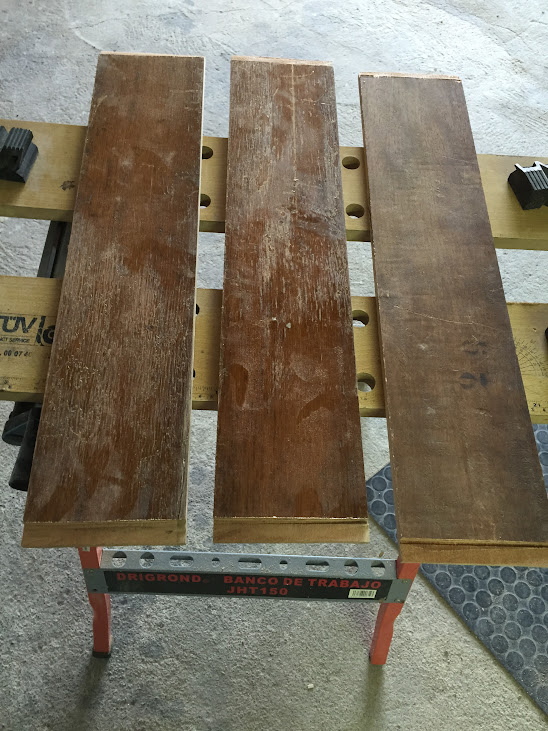

los listones y el cuadro previamente cortados y con los angletes ya hechos
obviamente puedes hacerlo de las medidas que mas te apetezca a ti,
En este caso he previsto unas medidas de 61x40 pensando en unas 3 filas de pedales :

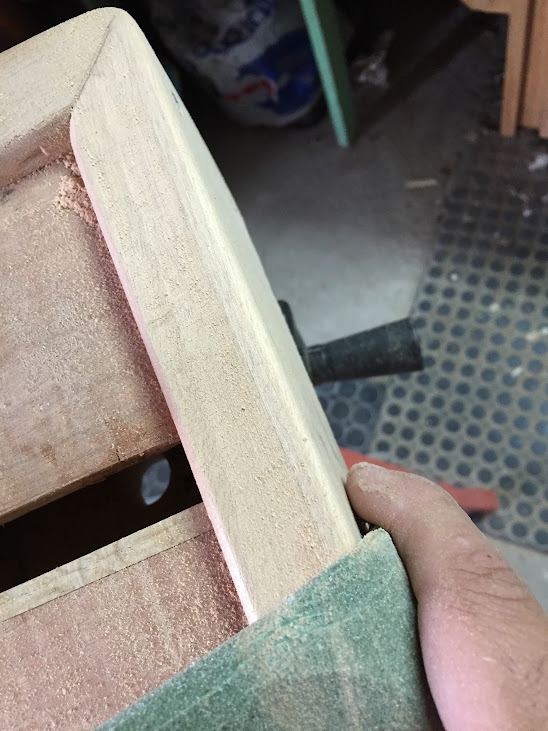

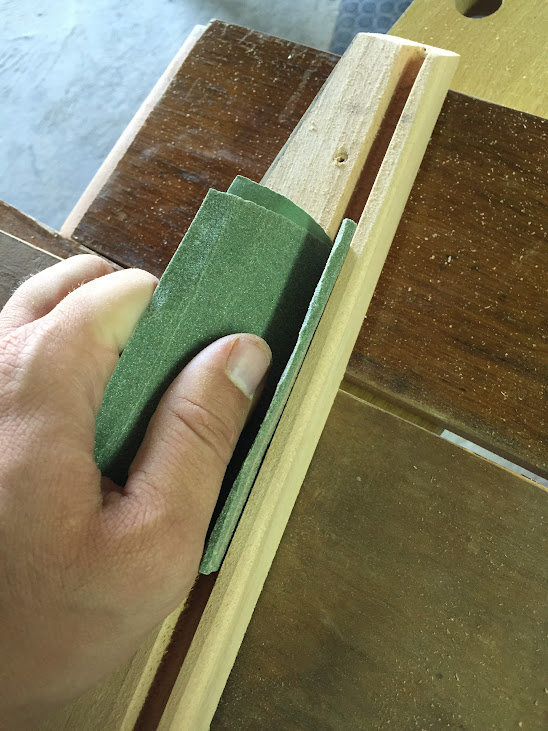

a lijar :

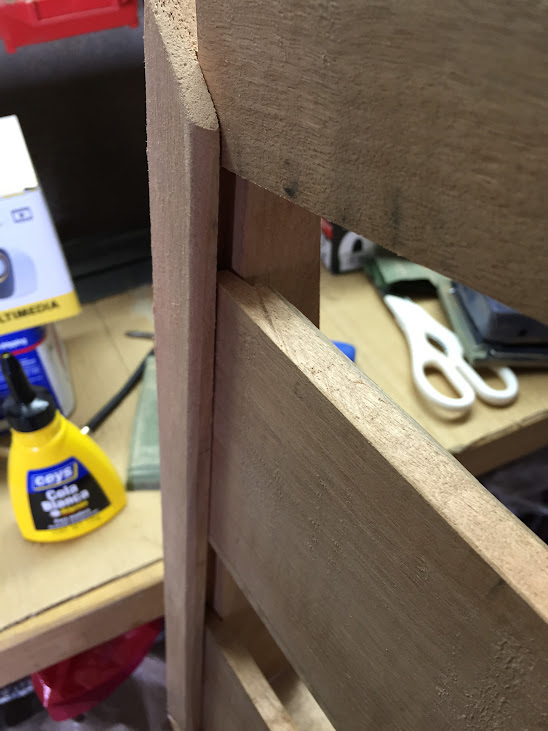

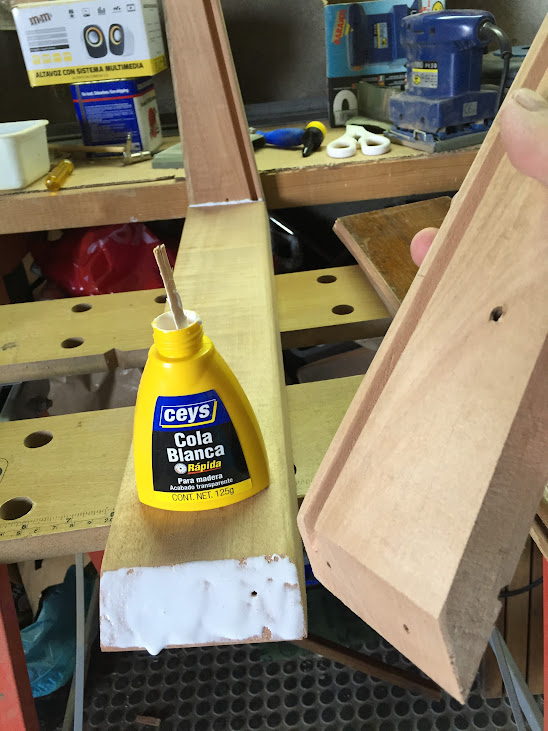

encolado del cuadro con cola blanca (por supuesto) :

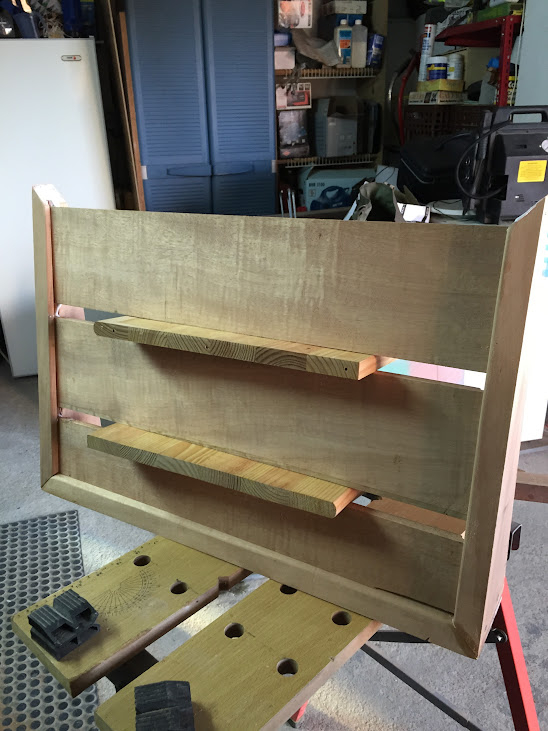

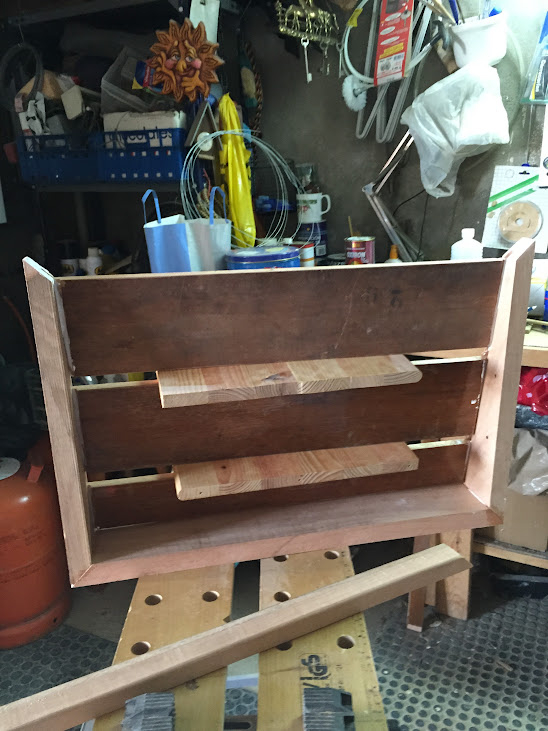

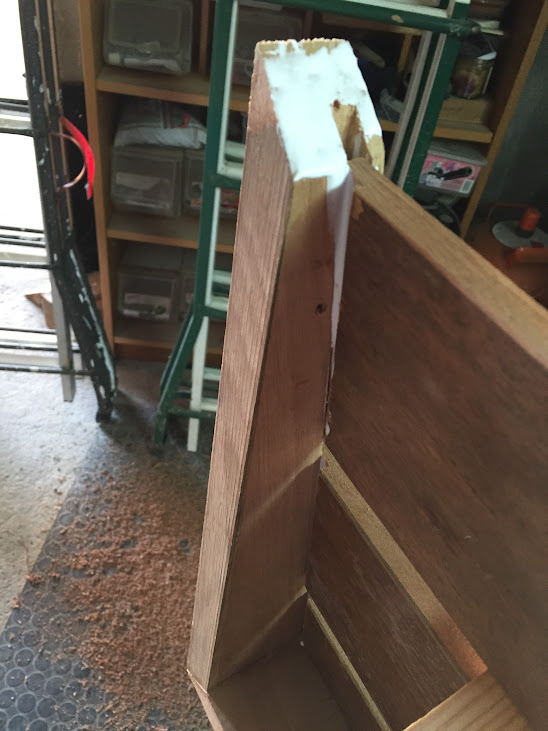

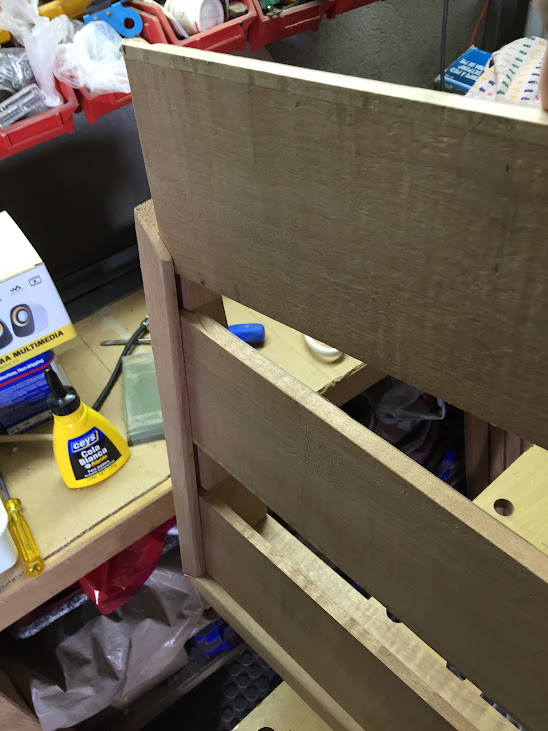

en el cuadro, ya le hice un rebaje con anglete para meter los 3 listones que harán de base:

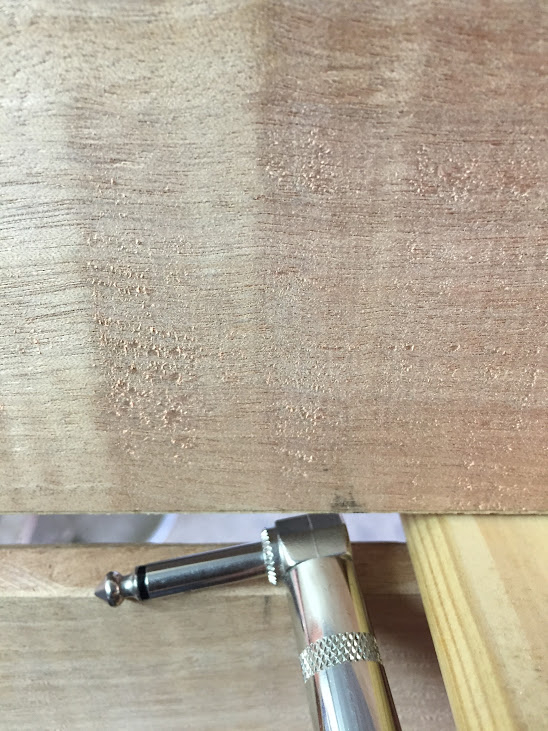

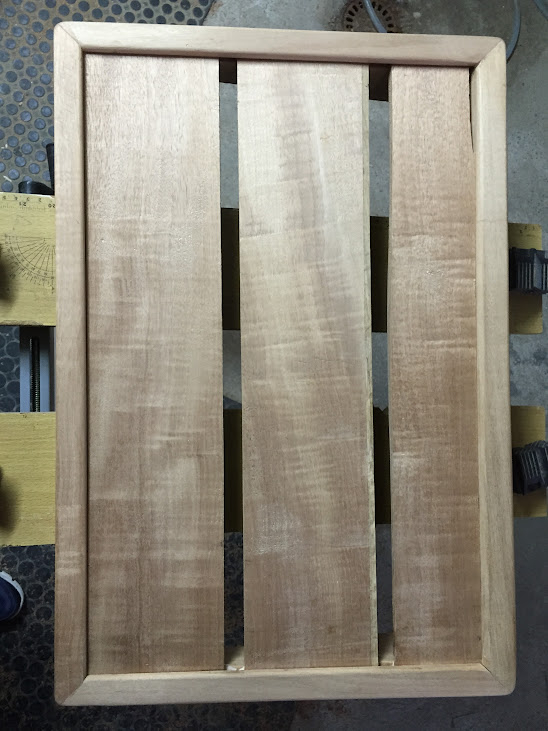

Hay que dejar una cierta separacion entre tablas para poder pasar los cables de conexión de los pedales. (aporx unos 1,5 cm):

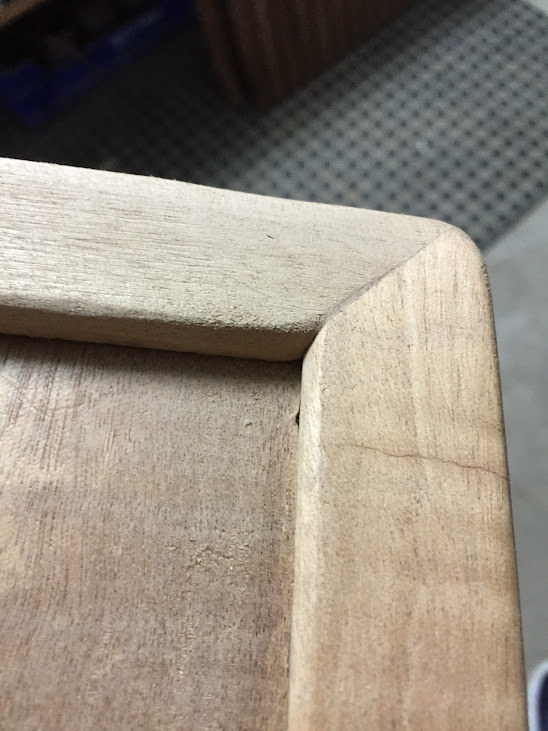

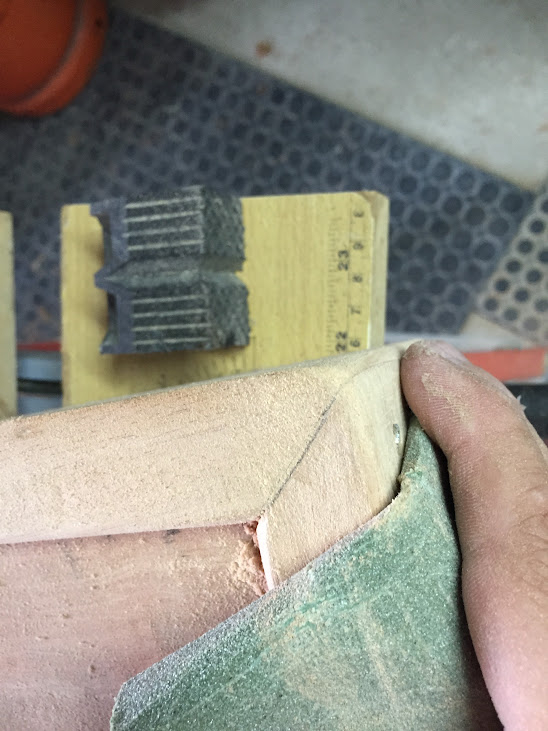

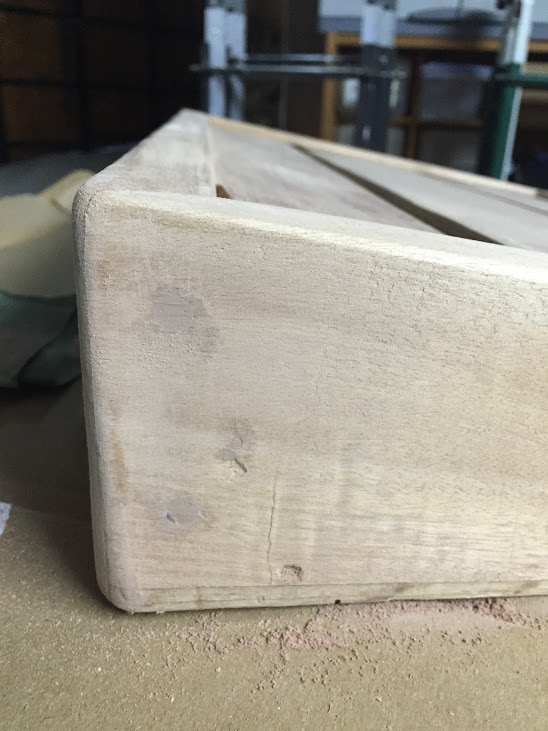

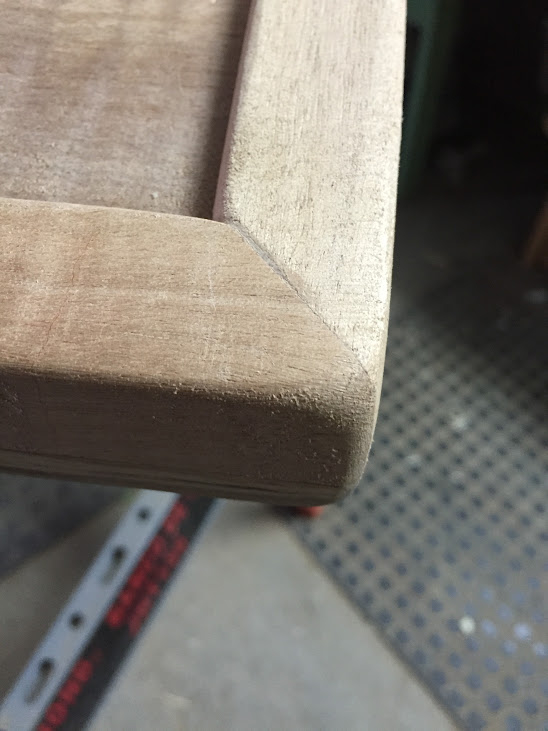

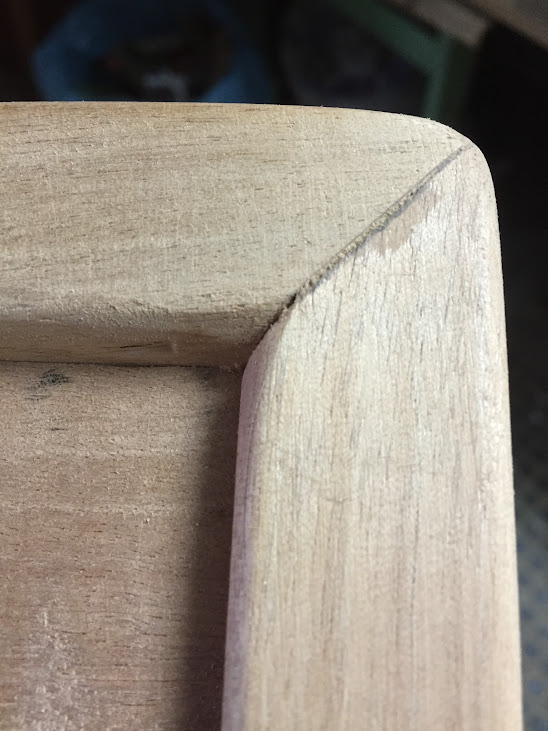

una vez montada se lijan bien las esquinas y bordes para darle un "punto redondeado al perfil" , puesto que las maderas eran totalmente cuadradas:

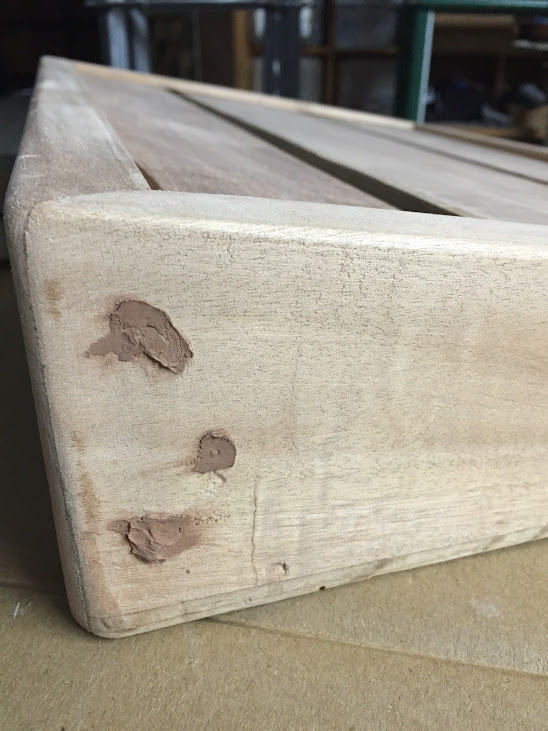

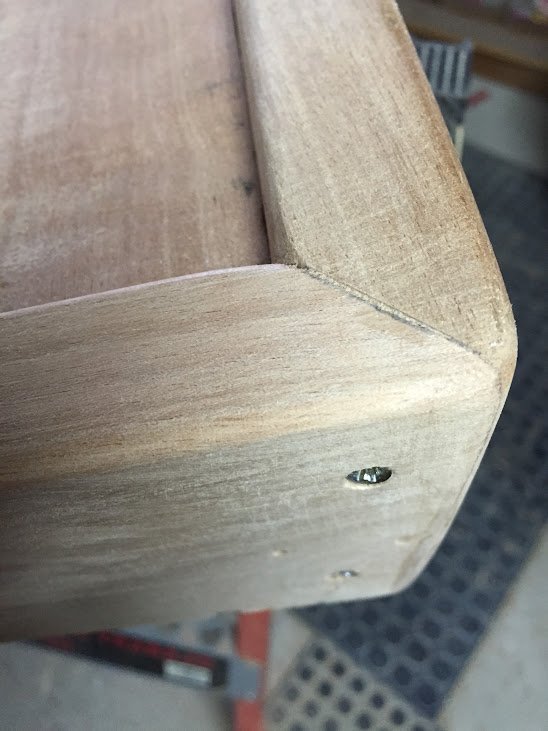

a continuación, tapo los tornillos con masilla marrón, decidí ponerle tornillos para mas fuerza y estabilidad (aunque quizá solo con cola hubiera ensamblado bien), ... eso va a gustos, yo decidí poner tornillos tambien a demas de encolar, 2 arriba en la parte mas alta de la cuña y otro abajo en la parte mas pequeña,

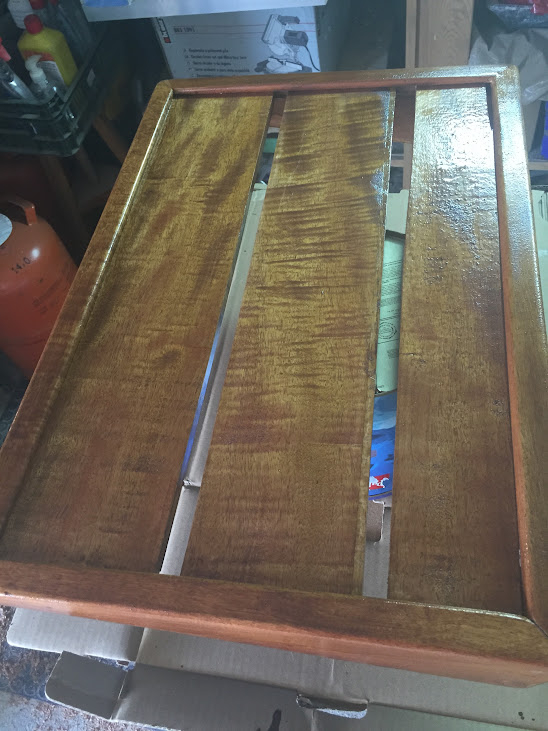

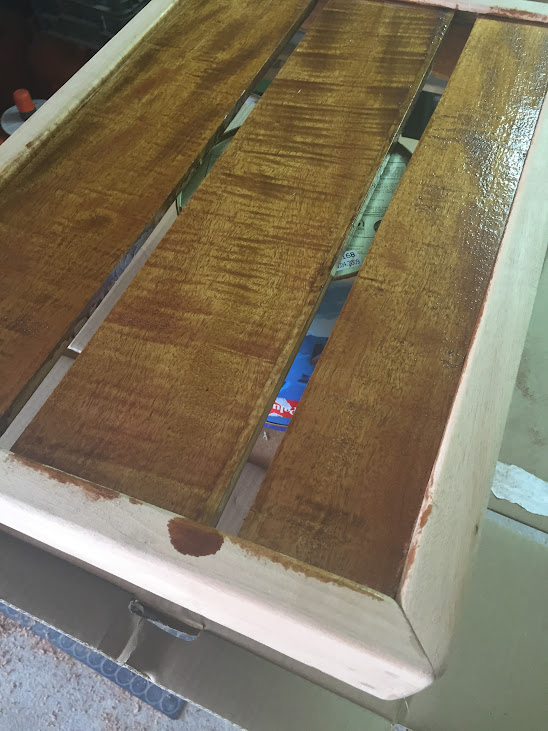

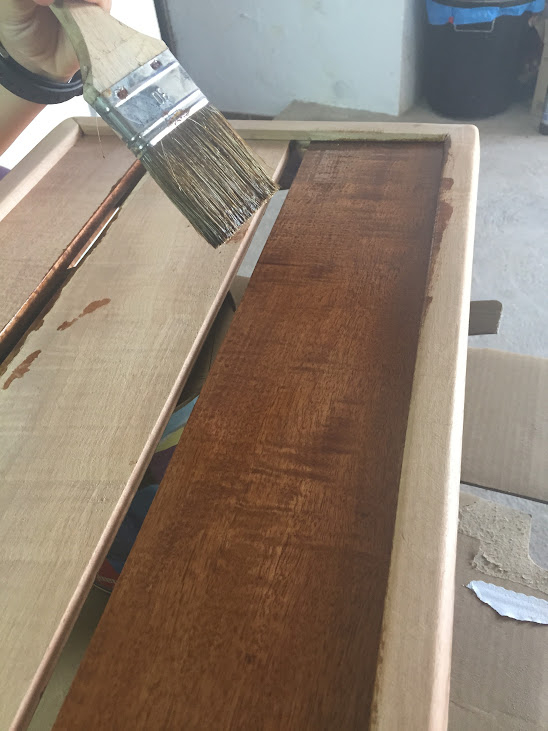

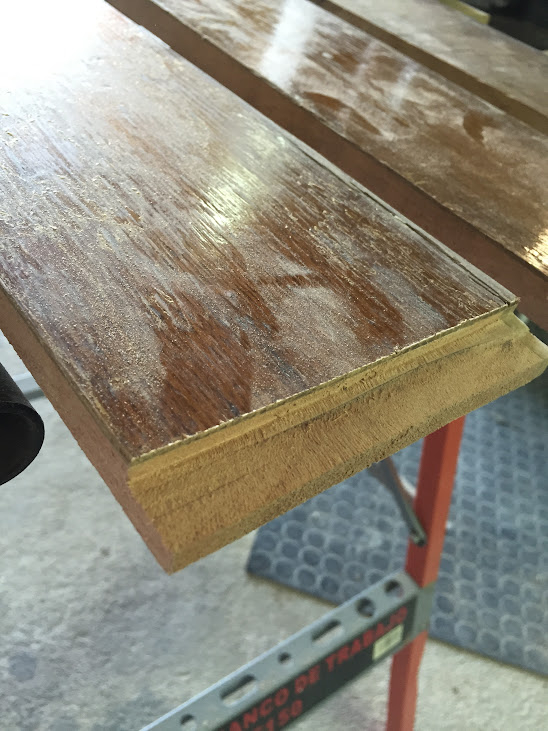

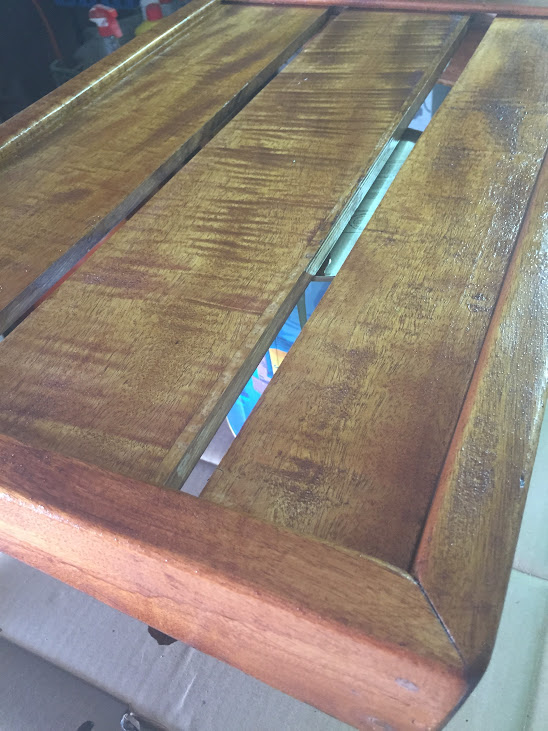

a continuación barnizar. (barnicé antes de poner la electronica para ganar tiempo , porque todo lo que compre por internet me tardó bastante en llegar y asi avanzaba algo):

Barniz incoloro , por cierto.





una vez barnizado y cuando me empezaron a llegar los cacharros , empecé a montar cosas a medida que me iban llegando,

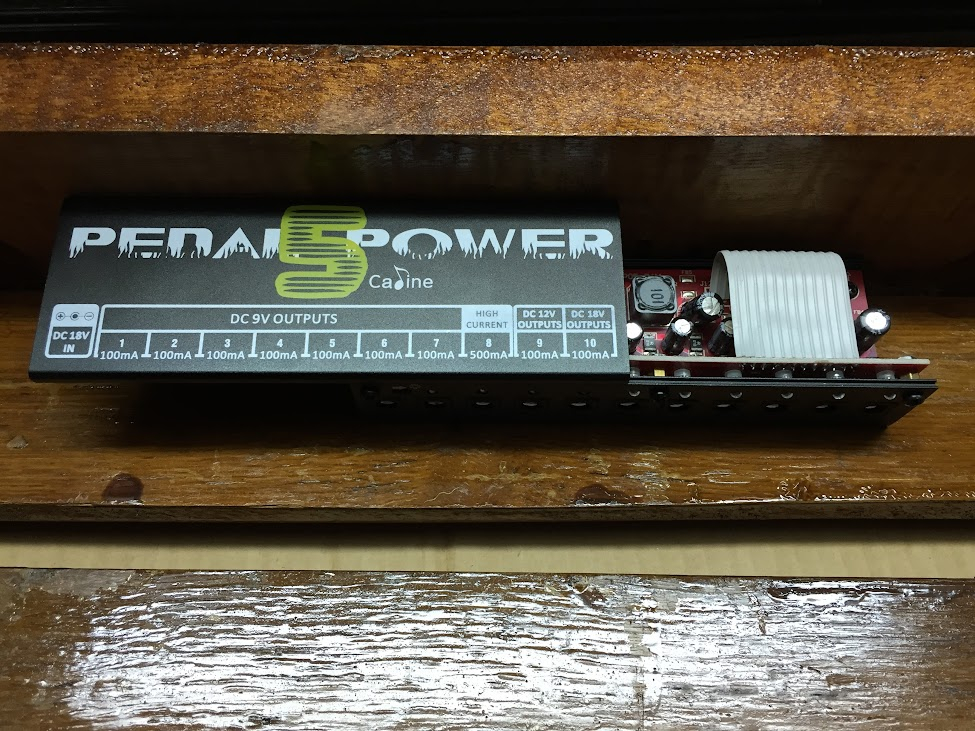

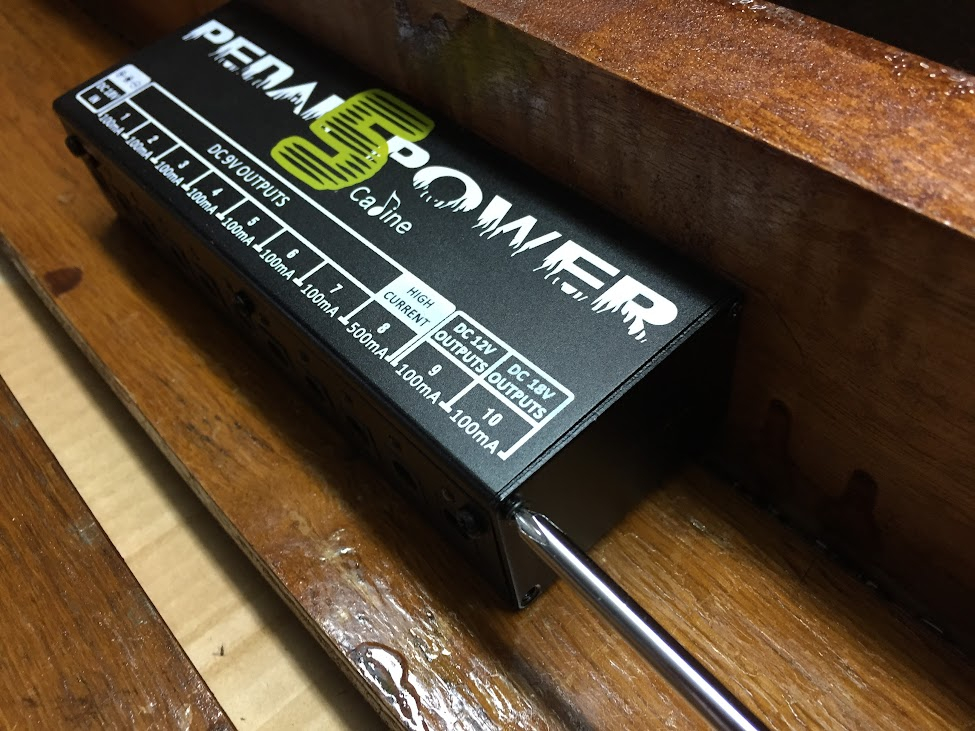

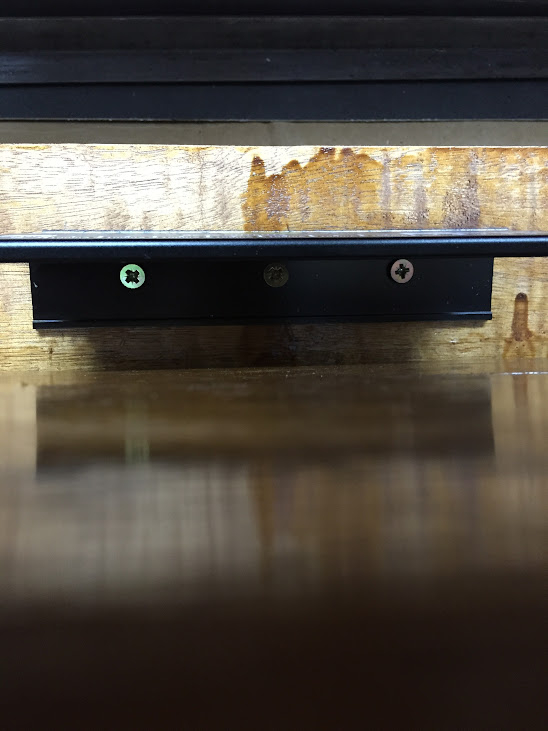

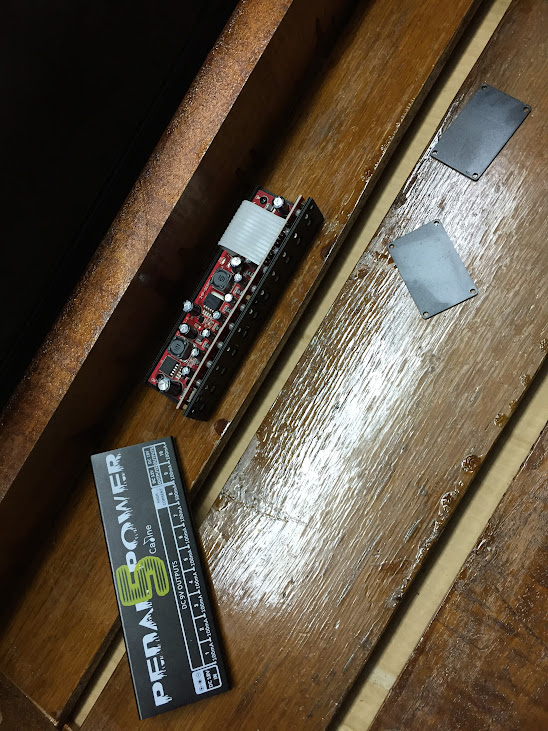

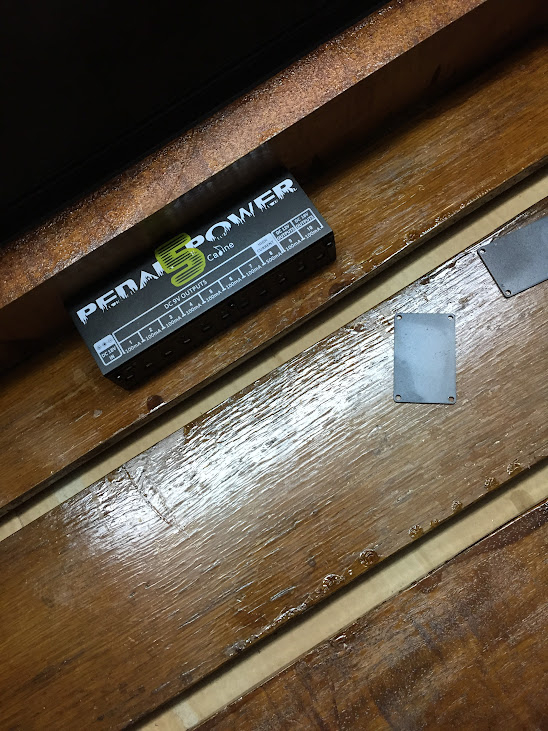

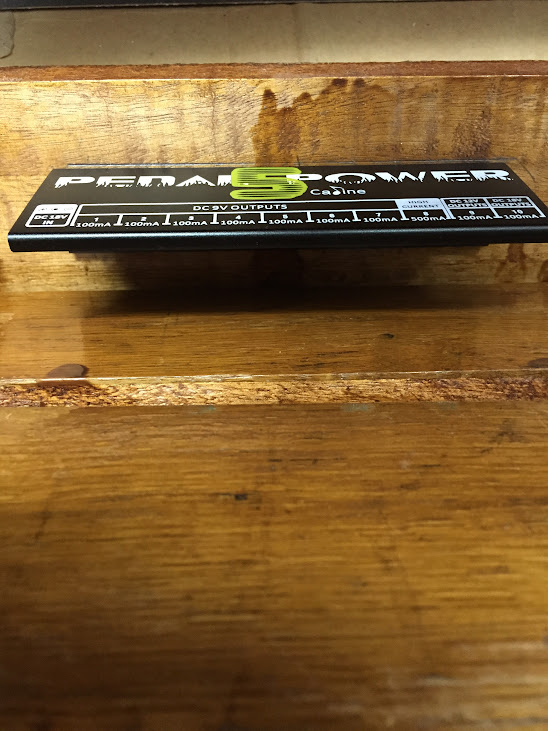

primero la fuente, decidí desmontarla por completo, anclar el chasis de la fuente a la madera y posteriormente montar de nuevo la fuente con el chasis ya clavado a la madera, resultado??? la fuente anclada y fijada SIN NINGUN tornillo visto ni escuadras ni inventos del tebeo:








luego para alimentar esta feutne estabilizada no utilicé la que venia con el propio kit, decidí alimentar la fuente con un alimentador de los buenos, tambien estabilizado 18V , 3000 mah de los que cuestan pasta (lo tenia por casa, lo comnpre en su dia para un portatil y ahora no le daba uso y como tenia voltages intercambiables , creo que es el mejor alimentador para la fuente que podré encontrar).

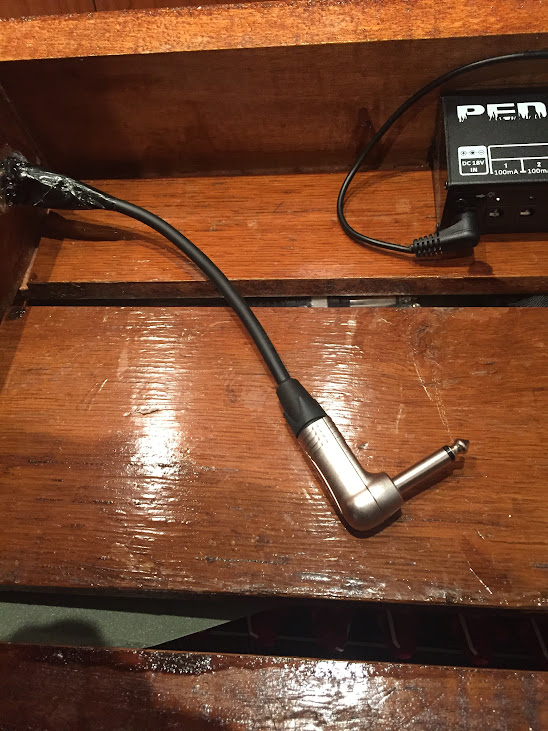

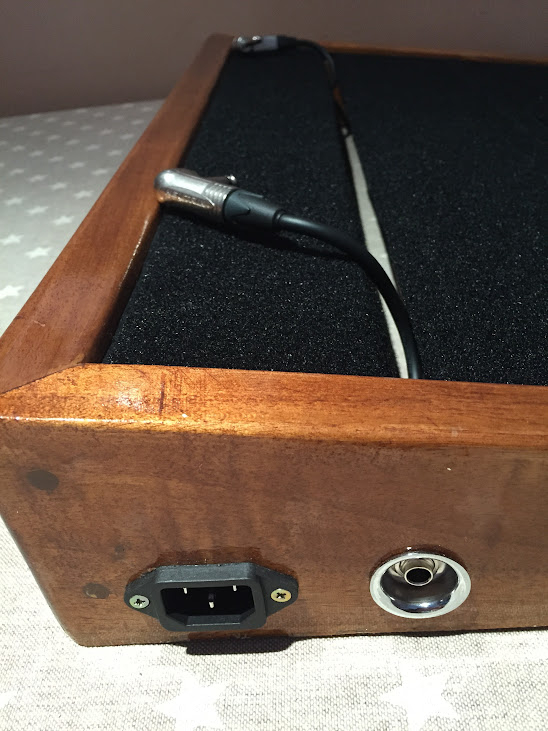

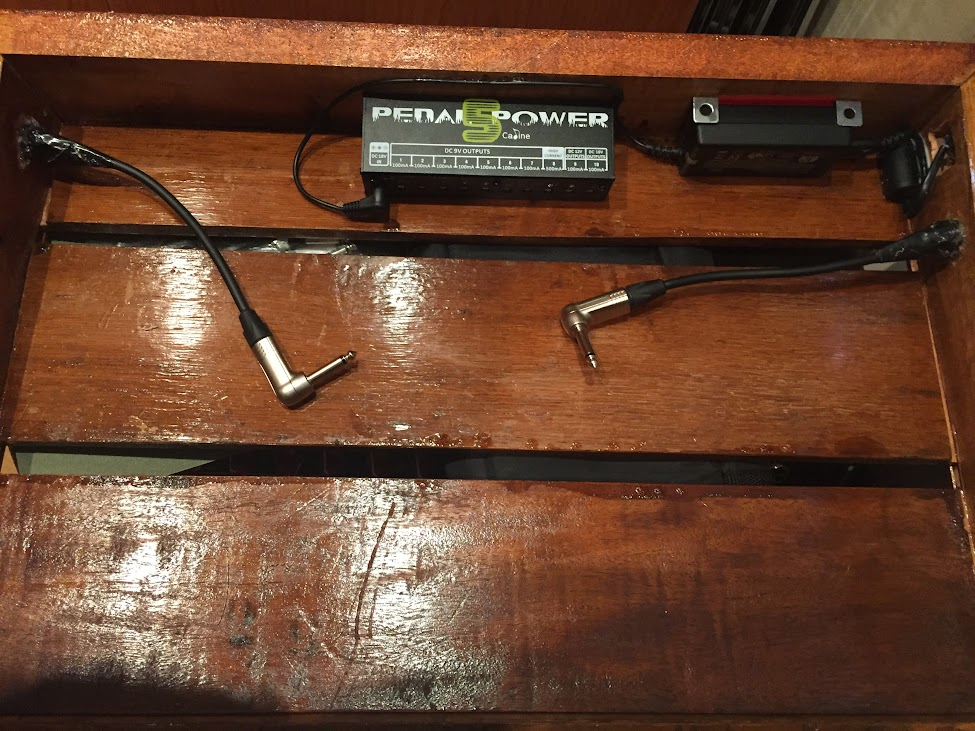

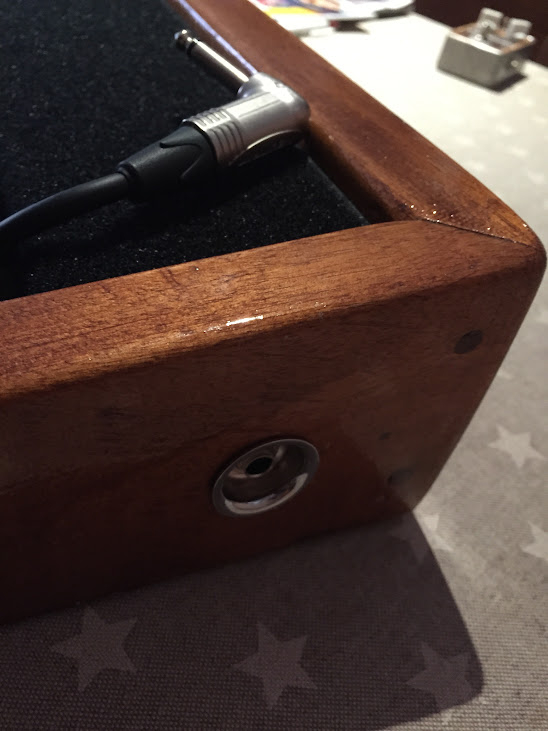

tambien instalé los conectores empotrados para los jacks IN y OUT, preferí comprarlos en nickel.




BupQptTkWAtZXffJlVXSqTX7_0LNJMczz-1rZstnJPLFiLljhYuUU5vht2P9ZLJA4s7MCYz_qHF1VaY965Vpzg7DbQlOGIlGiwpztWlTzfRyYUp5b5rmiEUb7CVckCNKKjW-UOz9pRG3UCj_rmuueBpfpZEi2M6e_i5Ot_0KGSVf_8i8JC-gxVEi6LZYnFH6IfgKeKop9nHUIgQhHfMRyoSsh026OieYRQv0cE3IsaqBam-3SDVROAaUUZ_V6cw8XW7drrsyKLyYklgrOOPGU8VL14kiZRwpOprl3vGaQw93Yl2sl3O8m8Z7FF5kmQ2h5ZC5LWcWJmoNzWZHQZSl0D4yivgcAWTZkHMCBDTBivoa3fwjnD0DgMlpYaxDQoS6jp0njGHuJ6OWxt7-q_4Yy3KekItz-l9c9o0pdIFKWUUR9B9mYFQ_XZTjPB0U6QJdUGXfB8cWOhAwk8zKhdyTJTA-PnXBkLcqok53d4LV-To-Cm5uGgRsxjbrT0AodhiUK1L62Kjojw5S0d0R8CV3e3Why8rD2I9v6-n627YpB7Y=w549-h731-no9947a642747ccc7d50f095341c245-2033833.jpg

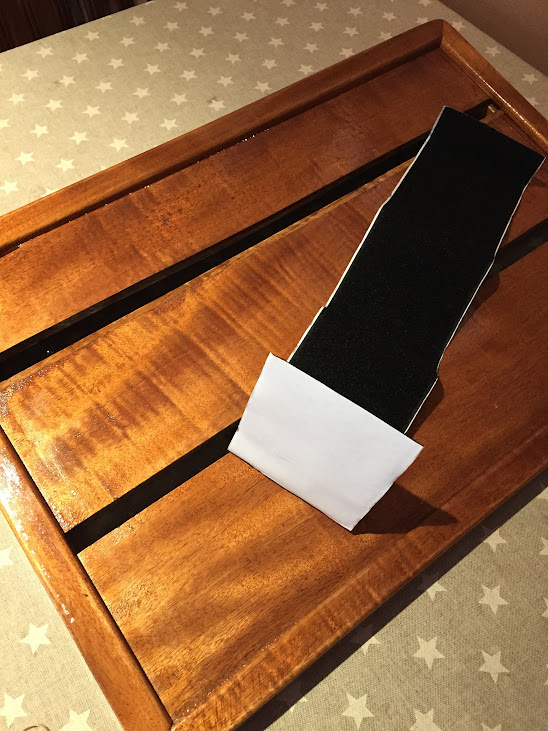

a continuación compre un velcro muy ancho autoadesivo para forrar la base y que se enganchen los pedales (...logico , no?)

NOTA: al final lo acabé quitando y compre en el Leroy Merlin una "moqueta de Feria y exposiciones" compre por 3€ un trozo de 1mX 2m y me sobró mucho , y encima engancha el velcro 10 veces mas que las tiras que compre.

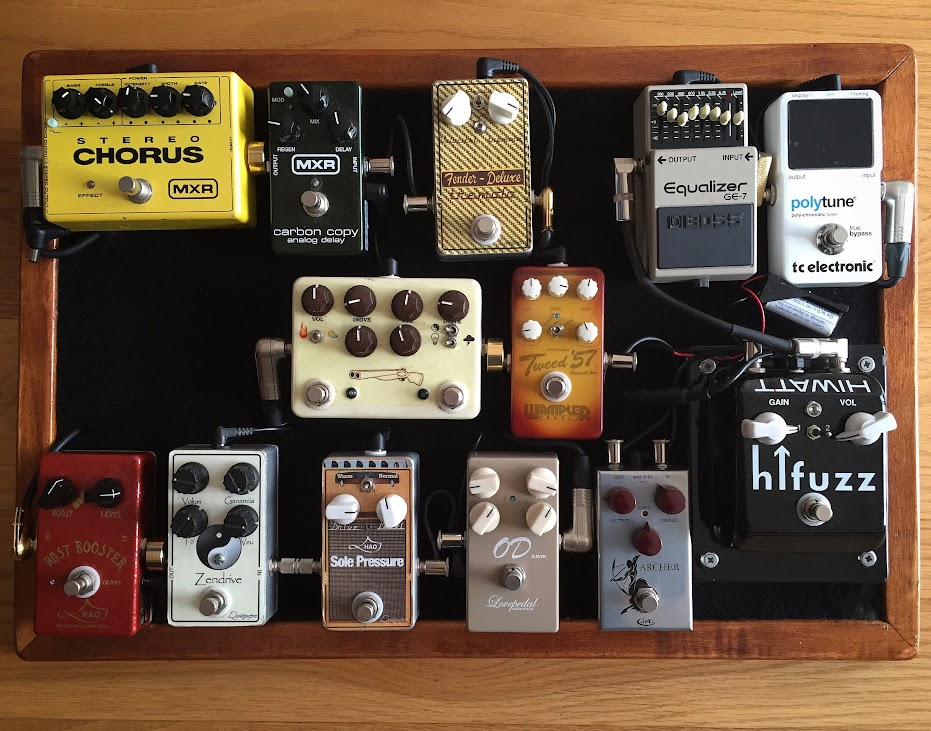

al final este es el resultado final:


Subir
1
Andro
#2 por Andro el 19/11/2015
Enhorabuena.. te ha quedado una pedalera de lujo..!!

Se que complicado no es, pero hay que dedicarle tiempo y cuidado para que todo quede ok.. lo se por experiencia: https://www.guitarristas.info/foros/mi-primera-pedalera-diy/257485

Me ha gustado mucho como te ha quedado.. :okis:
Subir
Mikel Dopey
#3 por Mikel Dopey el 19/11/2015
Cosa fina compañero!

Enhorabuena :bien:
Subir
javinatas
#4 por javinatas el 19/11/2015
Muy pero que Muy Guapo!!!!!!!!!!!!! Me encanta compañero!!
Subir
Señor Uve
#5 por Señor Uve el 21/11/2015
Muy buen trabajo compañero. La única pega que puedo ponerle (por ponerle alguna) es que no me convence el barnizado del mueble, para mi gusto es el típico color de "los muebles de la abuela". Yo hubiese apostado o por un color negro o algo más mate que no se comiese tanto la veta tan preciosa de esa madera. Por el resto un acabado exquisito, de tienda. Enhorabuena compañero!
Subir
Mikel Dopey
#6 por Mikel Dopey el 21/11/2015
Buff pues a mí ese acabado me parece bien chulo... Me gusta ese aire añejo que tiene. Pero como todo, cuestión de gustos ;)
Subir
damonro
#7 por damonro el 08/09/2016
Hola, yo estoy en proceso de construcción de una pedalboard y justo ahora me toca soldar la entrada y salida de jack y el enchufe. No sé muy bien cómo aislar los cables. Veo que tú tienes puesto cinta aislante, pero ¿Qué más tiene debajo para aislar los cables? ¿Te ha ido bien? Te dejo aquí mi trabajillo: https://www.guitarristas.info/foros/pedalboard-diy-don-2-inclinaciones/277941

¡Gracias!
Subir
piete
#8 por piete el 01/02/2018
Muy guapa.
Estoy haciendo una y tengo alguna duda. Las cabezas de los jacks que enlazan los pedales, ¿os caben en los huecos horizontales?
Pensaba comprar este par de entradas jack para los laterales: https://www.thomann.de/es/neutrik_nj_3fp6c.htm ¿Vale para esto?
Muchas gracias y enhorabuena.
Subir
