tenes razon eltharion8, pr fin un esquema qe no se va en muchos componentes xDDD
espero qe tengas suerte con el proyecto y dale pa delante ^^
espero qe tengas suerte con el proyecto y dale pa delante ^^
Construccion de un smokey amp
OFERTASVer todas
-
EarthQuaker Devices 70th Anniv. Plumes S Shredder
-
Taylor 214ce-SB DLX
-
Harley Benton DNAfx GiT
A ver, ahí veo algún error.
El lm386n4, tiene potencia eficaz de 1'5w, y soporta mas de 9v, yo te recomiendo que chequees mi post, ahí tienes toda la info necesaria para hacer el rubyamp y el smokyamp, de forma que cave en un paquete de tabaco. También en beavis audio research.
Busca también el datasheet de el lm386n4 en Google, también en ontraras ahí información valiosa.
Saludos.
El lm386n4, tiene potencia eficaz de 1'5w, y soporta mas de 9v, yo te recomiendo que chequees mi post, ahí tienes toda la info necesaria para hacer el rubyamp y el smokyamp, de forma que cave en un paquete de tabaco. También en beavis audio research.
Busca también el datasheet de el lm386n4 en Google, también en ontraras ahí información valiosa.
Saludos.
aqui teneis info variada, yo ya hice este proyecto, https://www.guitarristas.info/foros/smoky-amp-mas-cutre-miseramp-dedicado-frasco/72259

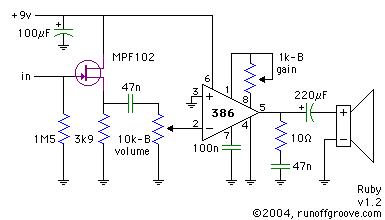

que es el mismo que hizo frasco, lo sacamos de esta paguina, http://www.runoffgroove.com/ruby.html
el data sheet de el lm386n4 os lo adjunto, para vuestra info, el N4 soporta hasta 22v.
potencia 1.6w a 16v, THD 10%
que es el mismo que hizo frasco, lo sacamos de esta paguina, http://www.runoffgroove.com/ruby.html
el data sheet de el lm386n4 os lo adjunto, para vuestra info, el N4 soporta hasta 22v.
potencia 1.6w a 16v, THD 10%
ojosrojos escribió:se podria añadir un control de volumen a ese esquema??
El circuito básico del ruby amp trae control de volumen, tono y gain, además de un switch de extra gain.
Saludos.
rasta_maleek escribió:El circuito básico del ruby amp trae control de volumen, tono y gain, además de un switch de extra gain.
Saludos.
hay algun esquema mas simple que este??
el problema es que me cuesta bastante interpretarlos, si tuvieseis algun esquema mas simple os lo agradeceria:ok:
amm ola y grax x este foro. primero q nada kiero saver si
puedo comprimir el modelo del eskema para meterlo a un portador o cualkier cosa.
y ps si el modelo del eskema produse una saturacion en los sonidos para una distorcion buena...
entonses lo intentare.
y otra cosamas.
no es caro el material.x q solo cuento con $200 pesos.bueno eso es todo
gracias x su atencion y espero me contesten en la vrevedad.
cuidense y buen inicio de semana.
a. otra cosita si pudieran mandarme tambien sus respuestas a mi correo electronico se los agradeseria mucho.
[email]pollo_isaias_14@hotmail.com[/email]
puedo comprimir el modelo del eskema para meterlo a un portador o cualkier cosa.
y ps si el modelo del eskema produse una saturacion en los sonidos para una distorcion buena...
entonses lo intentare.
y otra cosamas.
no es caro el material.x q solo cuento con $200 pesos.bueno eso es todo
gracias x su atencion y espero me contesten en la vrevedad.
cuidense y buen inicio de semana.
a. otra cosita si pudieran mandarme tambien sus respuestas a mi correo electronico se los agradeseria mucho.
[email]pollo_isaias_14@hotmail.com[/email]
Quizá tarde, pero escribo:
Una paca mal estañada no es una placa para tirar.
usa flux sobre la superficie de la placa y las zonas con estaño.
Calienta con el soldador cada parte y absorbe el sobrante de estaño con una jeringa (Desoldador por bomba de vacío ::: MICROCONTROLADORES :::)
Son muy baratas (mas que la pagina esa) y son una herramienta enormemente util para corregir fallos en circuitos.
Tras eso tu placa quedará lista para funcionar.
Por otro lado, cambiando de tercio:
Cuando haya dudas sobre un componente concreto (en este caso sobre la alimentación) Lo más recomendable es mirar el datasheet.
LM386 pdf, LM386 description, LM386 datasheets, LM386 view ::: ALLDATASHEET :::
En el caso que nos ocupa el datasheet nos dice:
Wide supply voltage range: 4V–12V or 5V–18V :
Concretamente en la segunda página:
Supply Voltage
(LM386N-1, -3, LM386M-1) 15V
Supply Voltage (LM386N-4) 22V
Package Dissipation (Note 3)
(LM386N) 1.25W
(LM386M) 0.73W
(LM386MM-1) 0.595W
Input Voltage ±0.4V
Lo que nos da toda la información que neceistamos sobre nuestro montaje.
Vemos que el LM386N-1 LM386N-3 y LM386M-1 se alimentan Sin problema desde 4v a 12v con un max de rotura de 15v
Y el LM386N-4 le puedes meter 5-18v con una rotura en 22v
en una tabla debajo vemos la potencia:
Por no escribir todos de nuevo pongo solo el del -4
LM386N-4 VS = 16V, RL = 32ohm, THD = 10% 700 1000 mW
Lo que nos dice que con una resistencia de carga de 32ohm (el altavoz) alimentado a 16v, sacamos una potencia típica de 1W
Una paca mal estañada no es una placa para tirar.
usa flux sobre la superficie de la placa y las zonas con estaño.
Calienta con el soldador cada parte y absorbe el sobrante de estaño con una jeringa (Desoldador por bomba de vacío ::: MICROCONTROLADORES :::)
Son muy baratas (mas que la pagina esa) y son una herramienta enormemente util para corregir fallos en circuitos.
Tras eso tu placa quedará lista para funcionar.
Por otro lado, cambiando de tercio:
Cuando haya dudas sobre un componente concreto (en este caso sobre la alimentación) Lo más recomendable es mirar el datasheet.
LM386 pdf, LM386 description, LM386 datasheets, LM386 view ::: ALLDATASHEET :::
En el caso que nos ocupa el datasheet nos dice:
Wide supply voltage range: 4V–12V or 5V–18V :
Concretamente en la segunda página:
Supply Voltage
(LM386N-1, -3, LM386M-1) 15V
Supply Voltage (LM386N-4) 22V
Package Dissipation (Note 3)
(LM386N) 1.25W
(LM386M) 0.73W
(LM386MM-1) 0.595W
Input Voltage ±0.4V
Lo que nos da toda la información que neceistamos sobre nuestro montaje.
Vemos que el LM386N-1 LM386N-3 y LM386M-1 se alimentan Sin problema desde 4v a 12v con un max de rotura de 15v
Y el LM386N-4 le puedes meter 5-18v con una rotura en 22v
en una tabla debajo vemos la potencia:
Por no escribir todos de nuevo pongo solo el del -4
LM386N-4 VS = 16V, RL = 32ohm, THD = 10% 700 1000 mW
Lo que nos dice que con una resistencia de carga de 32ohm (el altavoz) alimentado a 16v, sacamos una potencia típica de 1W
y bueno.. no comento si lo termino o no... y en dado caso que lo terminara si le funciono, yo use el esquema que posteo el compañero y nomas no dio.
