Construcción de una pantalla a medida de 2x12 paso a paso

  • 1
Arias Electronix
#1 por Arias Electronix el 02/06/2020
Hola a todos soy ebanista y he adquirido un ampli custom al que le quería hacer una pantalla a medida de 2x12, con greenbacks(que por cierto, me falta uno. Si alguien tiene un celestion greenback made in england de 16 omh a la venta que me hable) . Os dejo lo mas detalladamente que he podido, el proceso de construcción hasta el momento.

Aprovecho para decir que si alguien esta interesado en una pantalla a medida que me hable al privado ya que creo que llegaremos a un acuerdo (en este caso la pantalla seria de madera maciza o si el cliente lo requiriese, de aglomerado también)

Partimos de unos tablones de aglomerado que tenia en el taller, así aprovechaba material

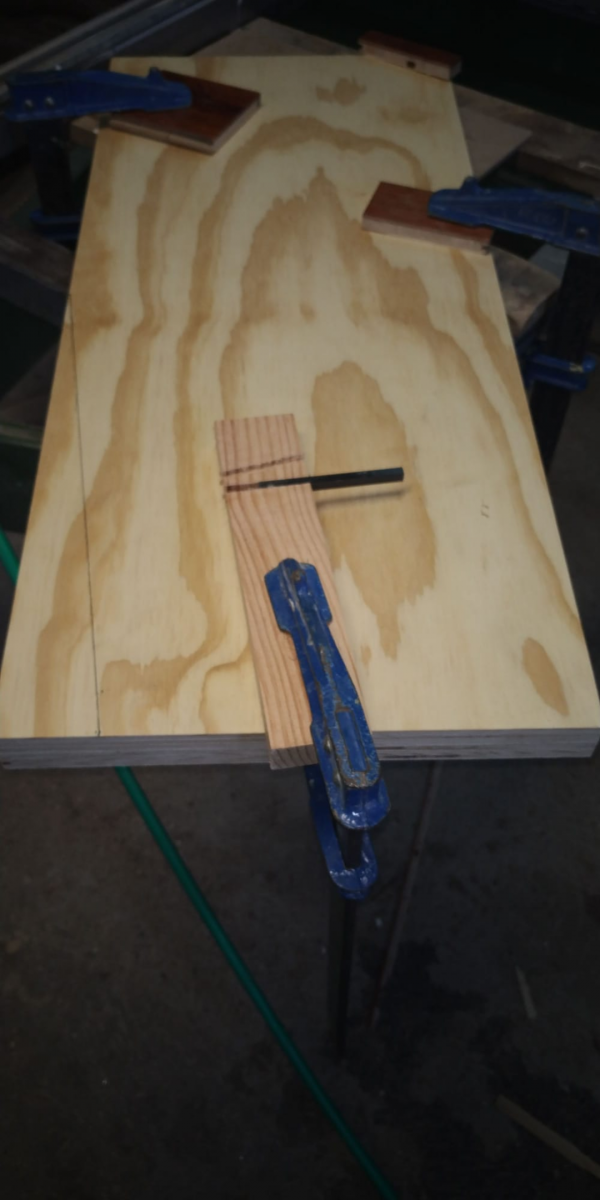

Lo primero es tener un plano con las medidas y la estructura del mueble, yo tomé como referencia una pantalla inclinada marshall que tenia en casa. Una vez tenemos todo preparado, marcamos con la regla la medidas y nos ponemos manos a la obra, primero empezamos con los laterales


y después cortamos con la sierra de calar o la ingletadora

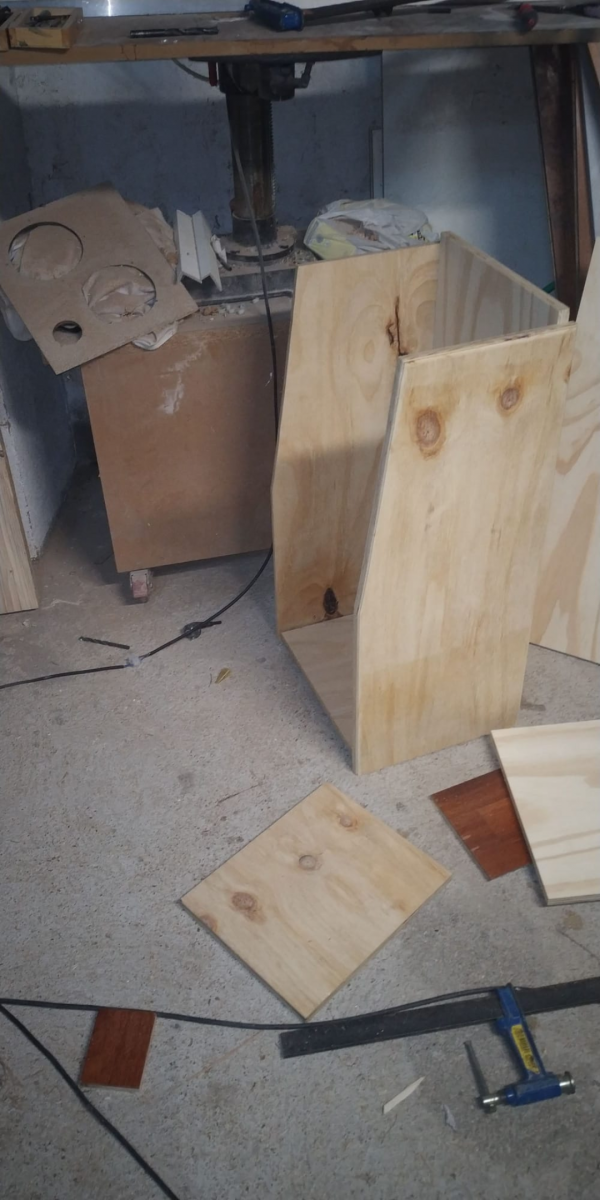

Luego seguimos con el resto (la parte de arriba, la de abajo y la trasera), de esto no tengo fotos, pero básicamente lo que hago es apuntar lo que tiene de ancho y largo y cortarlo con la escuadradora de manera que queda perfecto a la medida. Después con todas las piezas ya cortadas, hacemos una especie de pre-ensamblaje para comprobar que todo coincide y en efecto, todo está donde debe de estar.

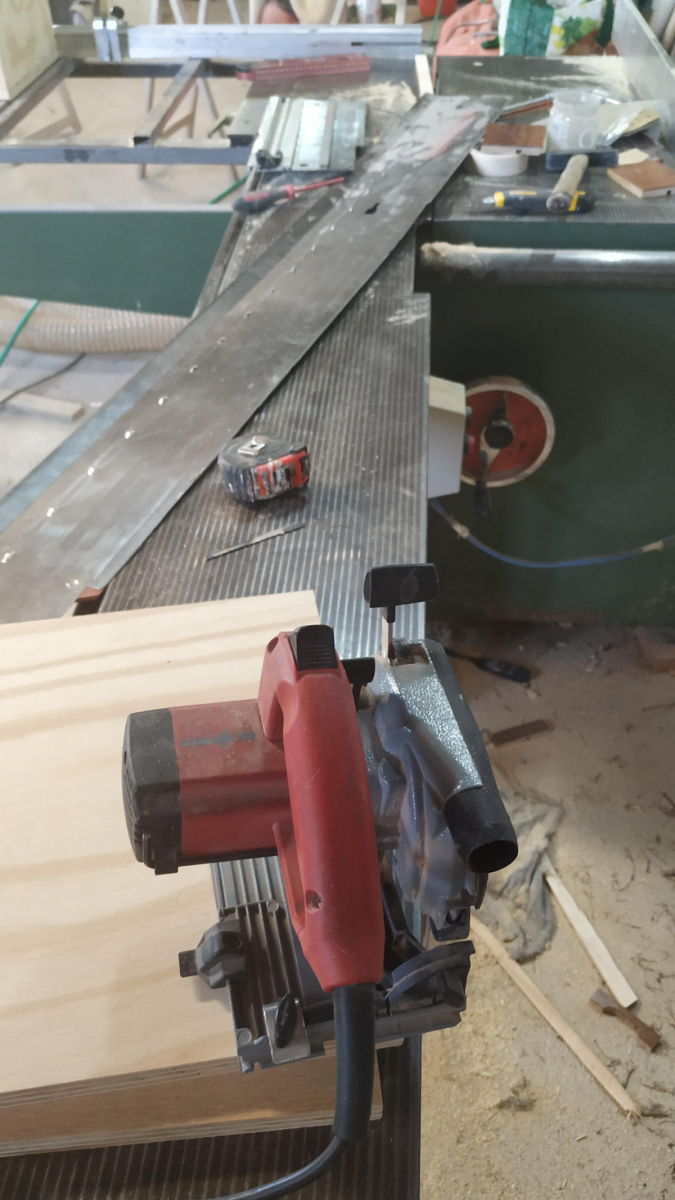

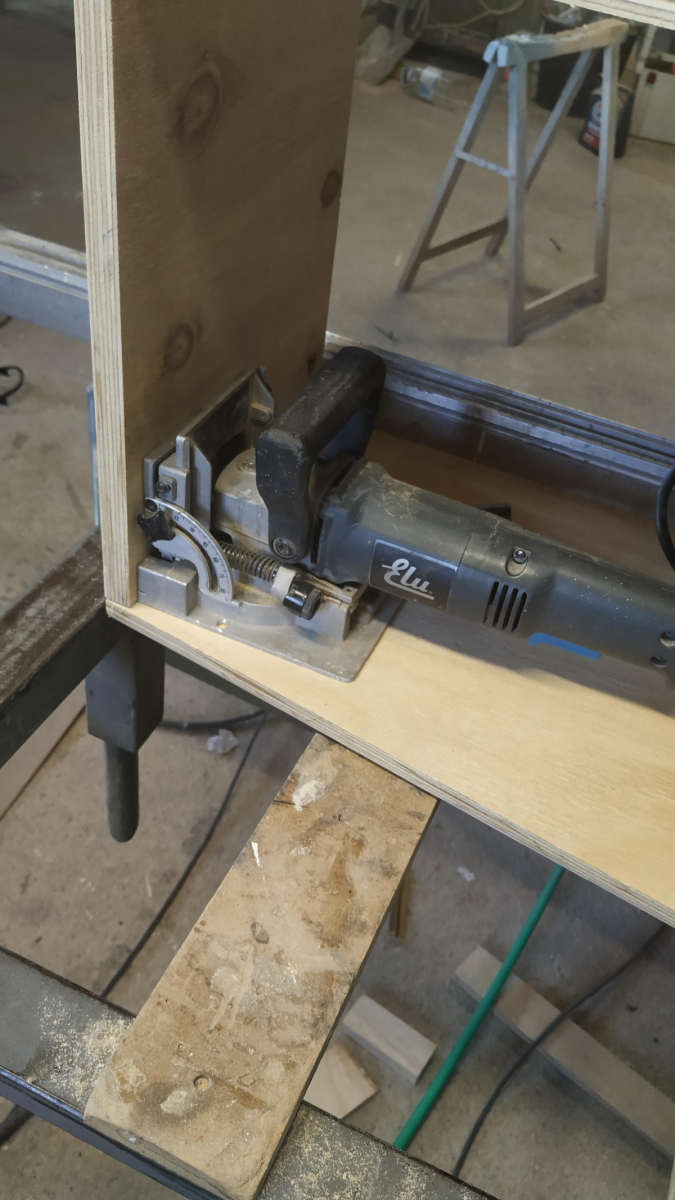

Ahora empezamos con algo que hay que tener cierto cuidado, la unión. En este caso sera mediante galletas, así que lo que he hecho has sido coger las piezas y marcar con un lápiz varias lineas que coincidan en ambas (con las piezas "unidas") de manera que en esos puntos es dónde hay que hacer la ranura para la galleta.


Es un proceso algo tedioso, pero con paciencia se saca. Una vez ya hemos hecho todas las ranuras, pongo algunas galletas para ver que coinciden y las piezas quedan alineadas como deberían, y tal como debía ser, así estaban

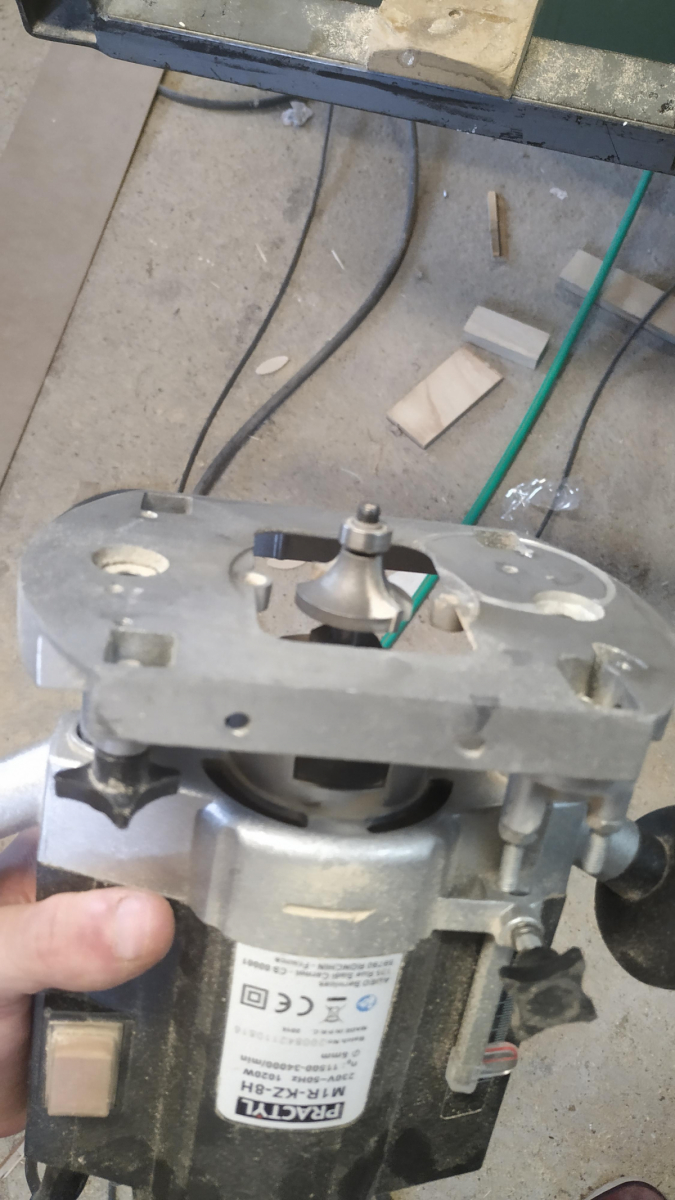

Ahora vamos a redondear los cantos, esto es muy sencillo, con una fresa curva le pasamos con cuidado.

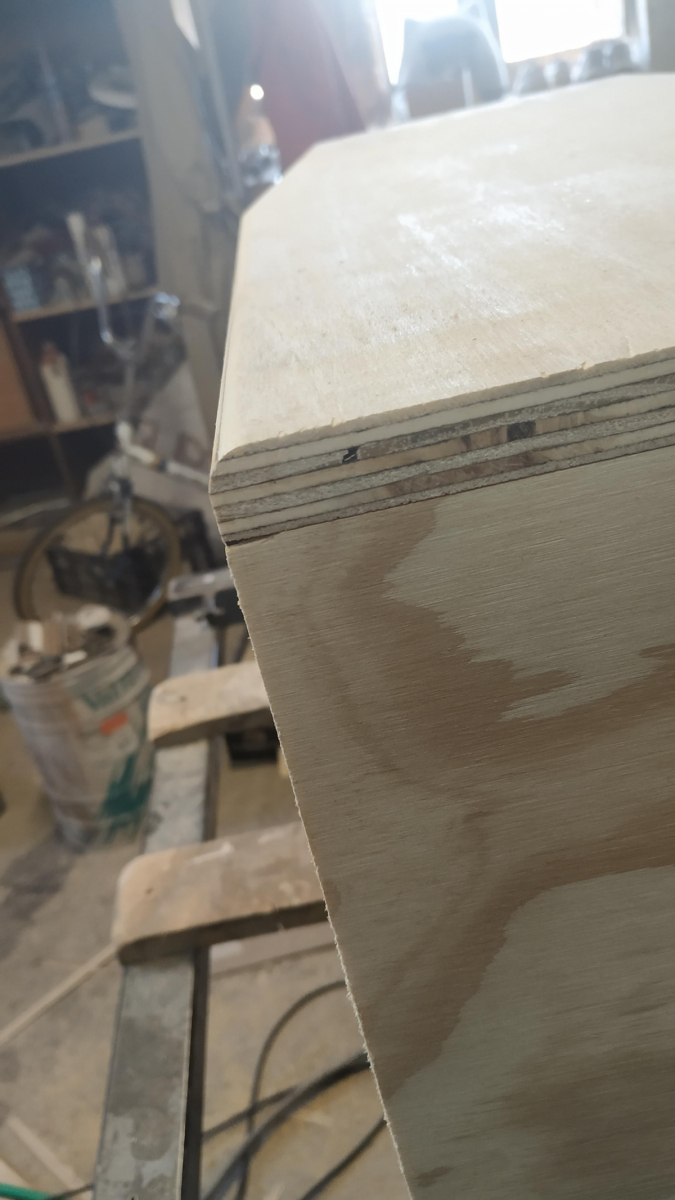

Y así quedan los bordes


Ya tenemos casi todos los ingredientes listos para ser cocinados, pero nos falta uno. El frontal donde irán los altavoces, más de lo mismo, tomar medidas, en este caso del ancho del interior y del alto hasta el angulo para tener la pieza recta, la inclinada igual solo que midiendo desde arriba.

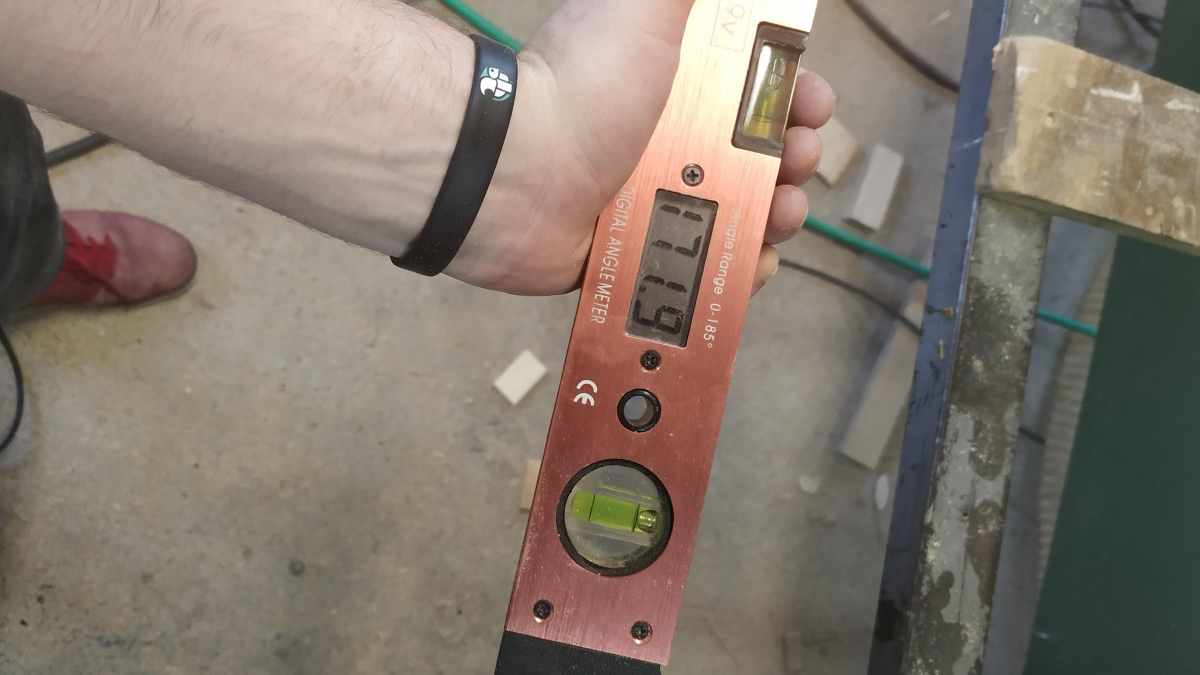

Para hacer la inclinación mido el ángulo de la esquila con una falsaescuadra digital

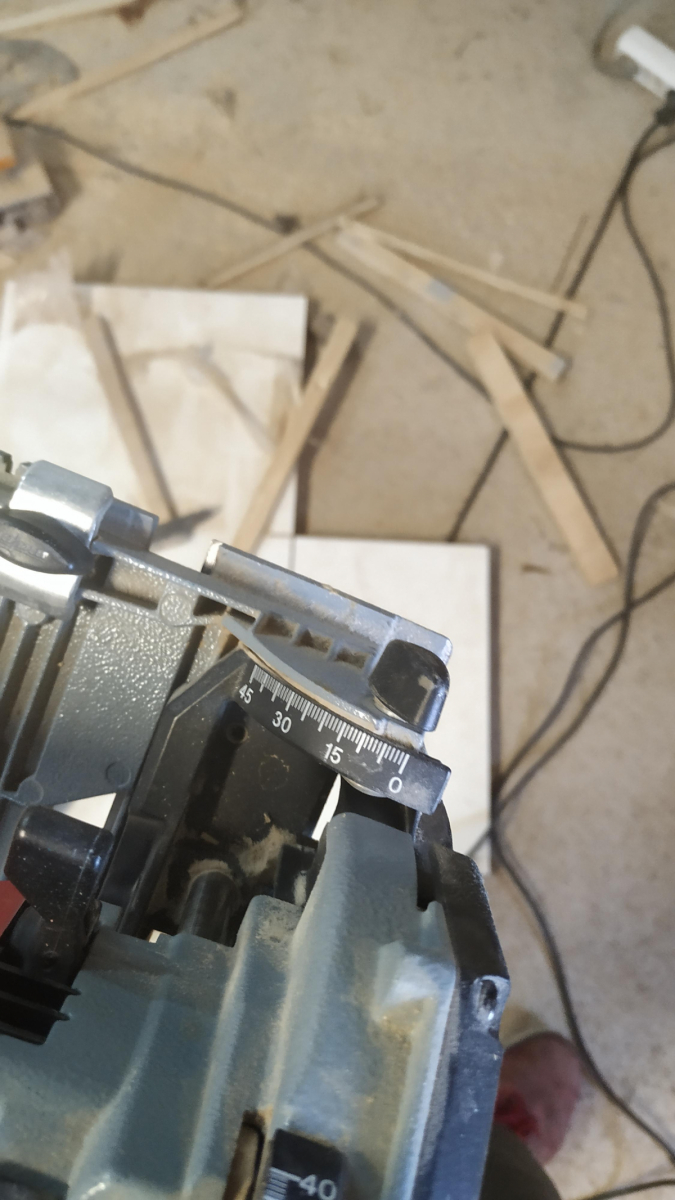

Nos da unos 172º, así que la inclinación del corte tiene que ser de unos 8º. Marcamos el angulo en la ingletadora


Colocamos la guía paralela al borde y los cortamos

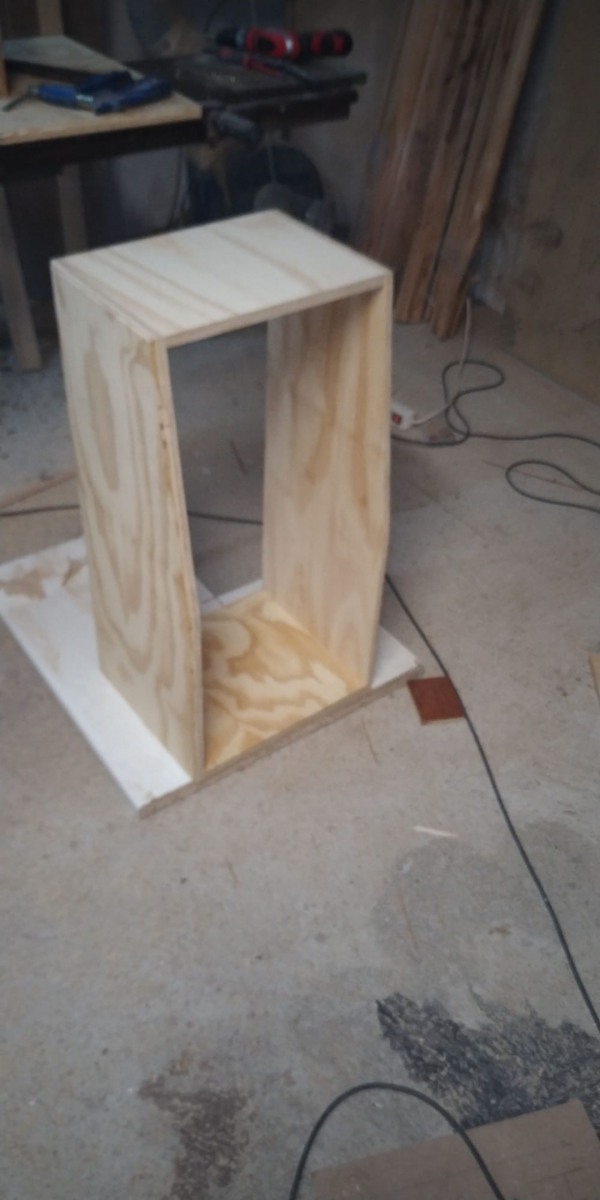

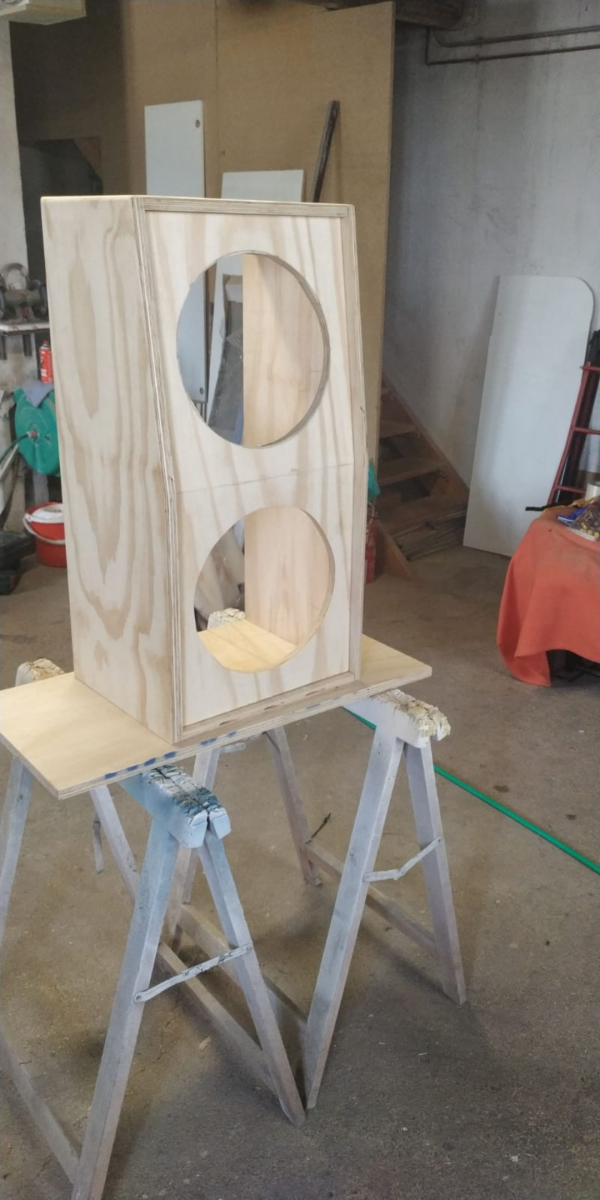

Ah, se me olvido comentaros que una vez hice las ranuras de las galletas y fresé, lo ensamble sin encolar para ver que la estructura y el mueble estaban bien y así se veía

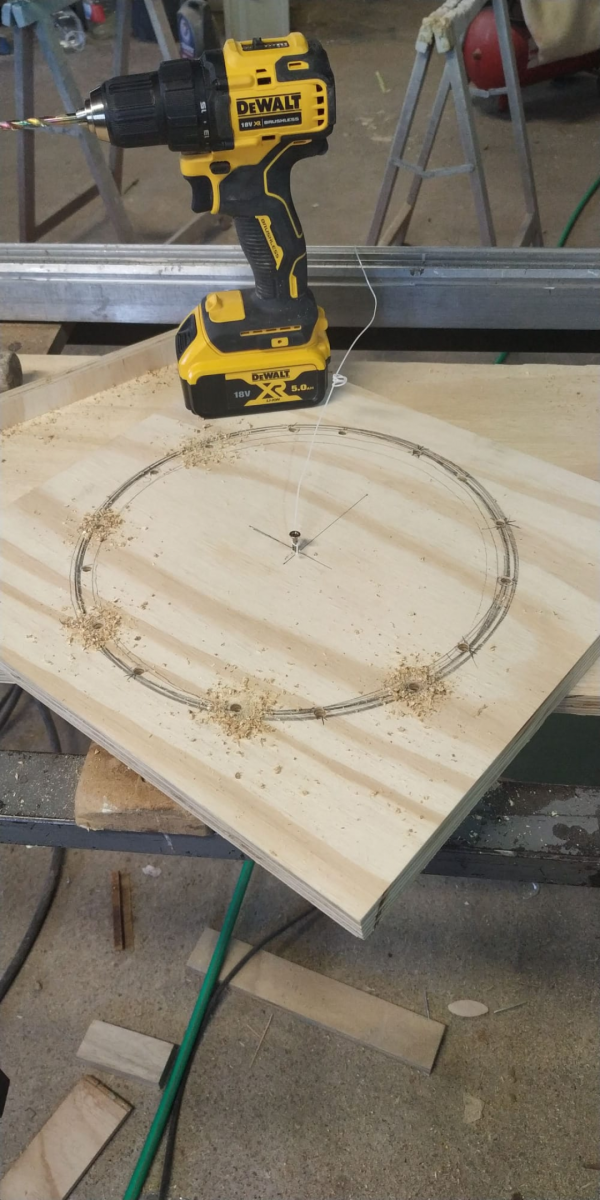

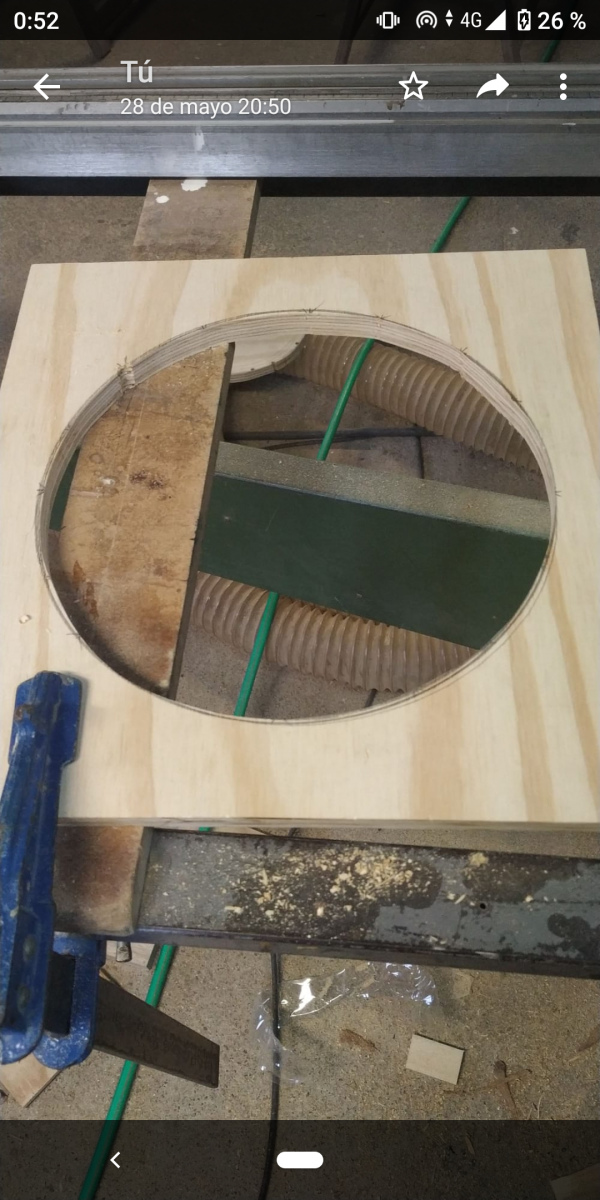

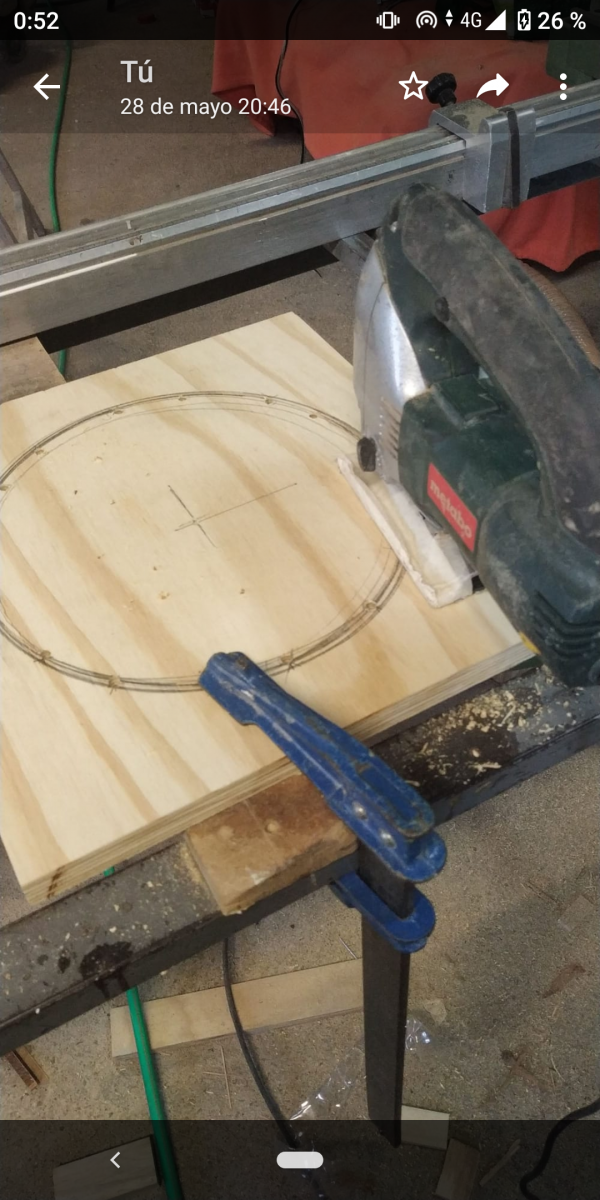

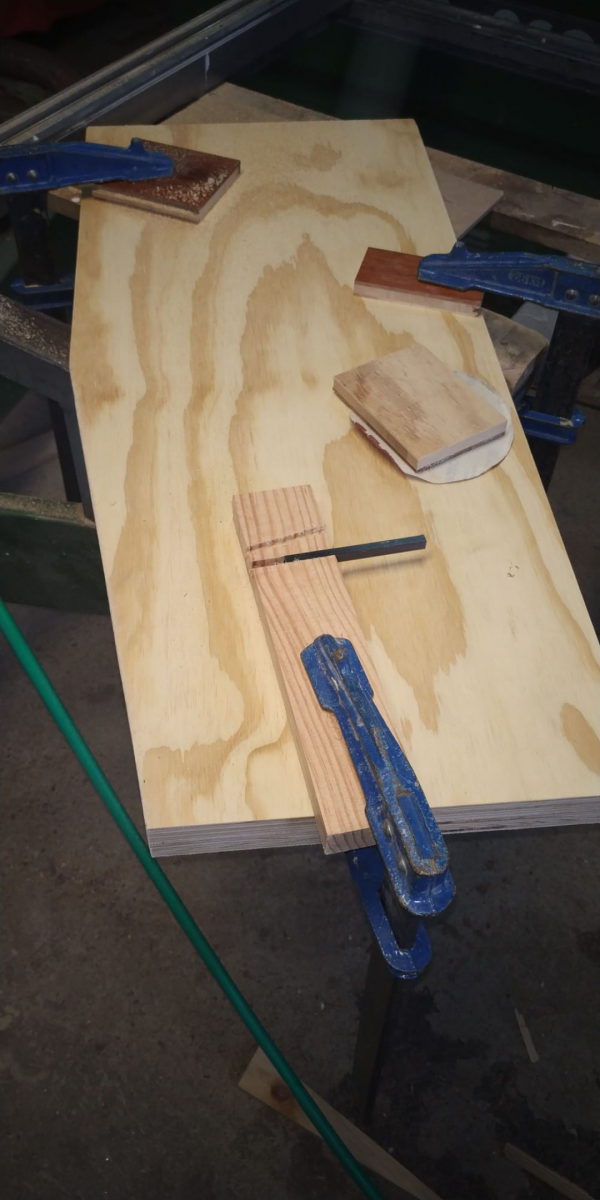

Tiene buena pinta eh, bueno seguimos. Ya tenemos las dos tablas del frontal, pero antes que nada hay que hacer algo muy importante, los agujeros de los altavoces. Marcamos con un lápiz la circunferencia, con el taladro hacemos algunos agujeros que nos servirán de guía, y cortamos con la caladora. El proceso es igual para los dos, solo que en el segundo lo que hice fue directamente poner el otro encima y dibujar la silueta con el lápiz.

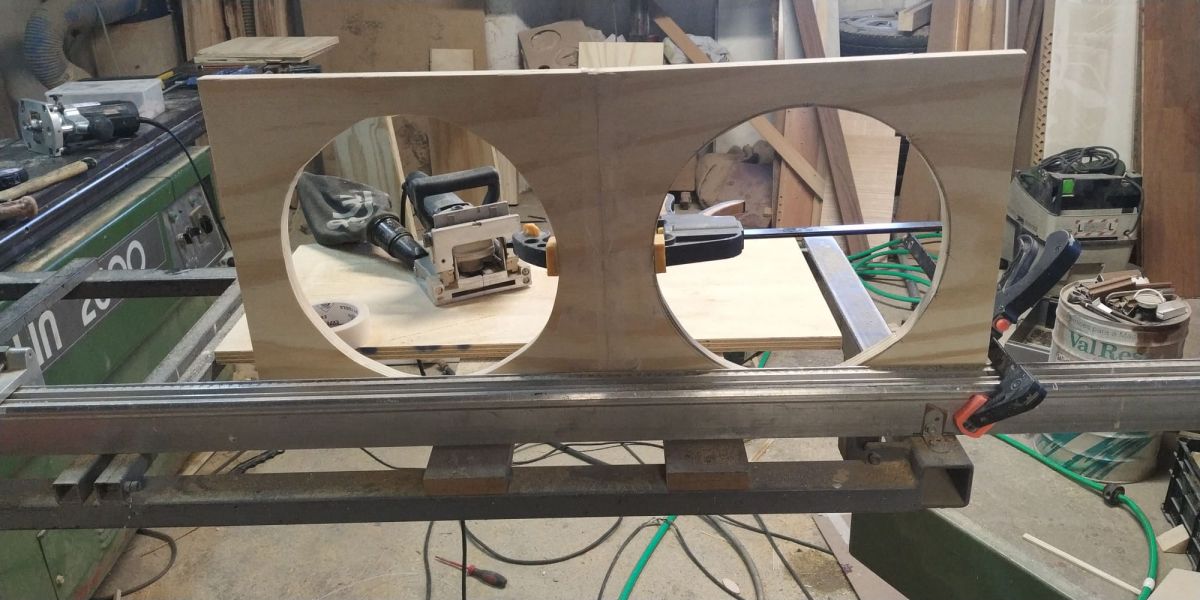

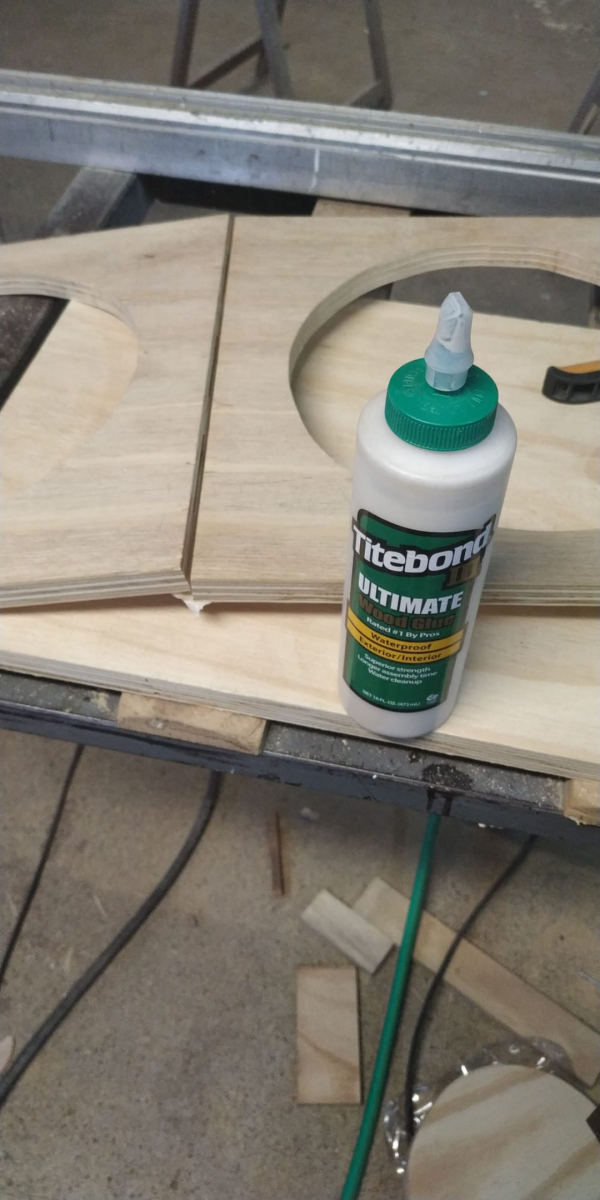

Ahora que tenemos las dos piezas listas, queda encolarlas para tener ya el frontal terminado, y así poder empezar a encajar el puzzle. Lo que hago es poner las pieza juntas como deberían de ir (sin encolar) y ponerle cinta de carrocero a la unión (que esta cerrada) por un lado. Luego por el otro lado abro la unión, le meto cola y vuelvo a cerrar, como si fuese un libro, si la unión es buena no harán falta gatos. Pero yo le puse uno para asegurar.

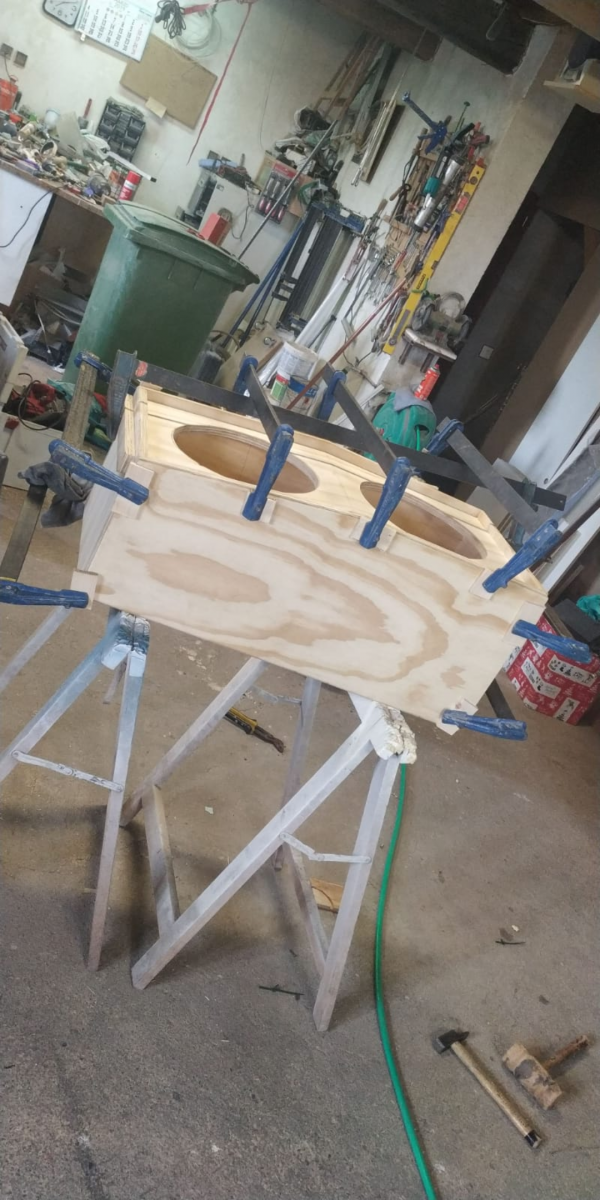

Ahora ya queda ensamblar y encolar todo, solo hay una oportunidad así que hay hacerlo bien, poner cola en las piezas, unirlas y apretarlas con gatos, el frontal también va con galletas unido. Así quedó el mueble durante y después de encolarlo



Ahora solo queda esperar, en estos días actualizaré y veremos como queda con el tinte dado y barnizada, un saludo.
Subir
2
Miguel garcia
#2 por Miguel garcia el 02/06/2020
Que bien descrito da gusto leerlo, y un acabado muy profesional si señor
Subir
Arias Electronix
#3 por Arias Electronix el 04/06/2020
bueno, continuamos con el final. asi quedó tras darle unas cuantas capas de tinte al agua al mueble y la tapa de atras



Después, lijamos para quitar el repelo que se genera en la madera y así ya lo preparamos para el lacado en este caso con poliuretano


y así estaba justo después de aplicarle el producto


Y despues de secar y pasarle una lija fina este es el resultado






Y esto es todo respecto al mueble, ya solo quedarían los altavoces y cablearlo, espero que sirva de ayuda o referencia a algunos, un saludo
Subir
1
txe
#4 por txe el 04/06/2020
Yo me comprado el lunes un compresor para pintar tambien con poliuretano mi cabinet y he acabado haciendolo a brocha :) que despedicio la leche de material con la pistola¿ es normal eso?¿ algun consejo?
Subir
Círculodequintas
#5 por Círculodequintas el 04/06/2020
Tiene buena pinta. Un trabajo muy límpio. Me apunto el hilo . Tengo curiosidad por ver cómo llega esto al final.

Gracias por compartirlo.
Subir
Arias Electronix
#6 por Arias Electronix el 04/06/2020
#4 ajustando el abanico y la cantidad de aire. Desperdiciar siempre se desperdicia algo y más en piezas pequeñas.
Subir
Arias Electronix
#7 por Arias Electronix el 04/06/2020
#5 gracias, ahora solo queda esperar otro altavoz, ya veré si le pongo tela o no
Subir
CarlosOchenta
#8 por CarlosOchenta el 04/06/2020
La pantalla está muy guapa compañero!
Eso es contrachapado o laminado, mucho mejor que aglomerado!! :bien:
Subir
Arias Electronix
#9 por Arias Electronix el 04/06/2020
#8 cierto, habrá sido un lapsus jajjaa
Subir
CarlosOchenta
#10 por CarlosOchenta el 05/06/2020
Hola de nuevo Jesús!
Me puedes pasar las medidas de la pantalla, compañero? He visto que te guiaste por una Marshall 2x12 angulada.
Tengo en casa 2 altavoces que los puse en venta hace un tiempo y nadie se interesó, los aprovecharé para darles vida, gracias de antemano. :brindis:
Subir
Arias Electronix
#11 por Arias Electronix el 05/06/2020
#10 hola, luego cuando vaya al taller te las paso. Está adaptada para las medidas de un ampli mío. Pero debería valerte perfectamente
Subir
CarlosOchenta
#12 por CarlosOchenta el 05/06/2020
Vale, gracias :rock:
