Construcción del Marshall Guv'nor by tonepad (sonido y fotos)

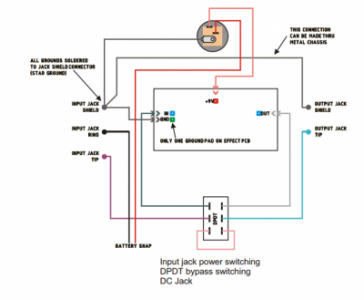

para este pedal iria bien este cableado?

llorito89 escribió:

¿ para que sirve el plug de jack de 2'1mm?

sirve para alimentar al pedal con luz, en otras palabras es la entrada del adaptador de corriente, pero igualmente esto puede ser sustituido por una bateria de 9v lo cual es recomendable si el pedal es tbp y consume poca energia, ya que si no gastaras en baterias constantemente y sale mejor ponerle adaptador a la primera

Hola, me entraron las ganas de replicar el proyecto del guv'nor y recordé el hilo y lo busqué. Una duda muy grande. Veo que el pot de volumen es B igual que la ganancia y los de tono son A no debe ser al revés (excepto por el de ganancia) de todas formas creo que usaré todos lineales porque aquí no venden logarítmicos. A menos que los pida al mismo que le quiero pedir la caja y el 3PDT pero se me hace que vende muy caro.

alguien sabe lo #51 ?

yo lo he hecho tal y como sale en el esquema y me ha ido bien

Gracias llorito89. Supongo que debo conseguir los potenciómetros tipo A porque aquí no los venden.

Saludos, he encontrado en la pagina de pisotones un truco para convertir un potenciometro lineal en logaritmico.

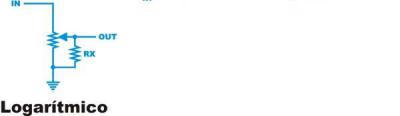

Se trata de poner una resistencia del 20% del valor del potenciometro, en paralelo entre el cursor (salida o centro) y masa.

cierto, ya había leído algo así. Cierto, buen punto. Lo tomará en cuenta

tienes el artículo o algo, porque me parece que el paralelo del pot abierto no es ni cercano al valor del potenciómetro XD

http://www.pisotones.com/Potes/Potes.htm

lo encontré


Pero mi duda va más orientada a que los de tipo B que venden aquí son lineales y veo que el diagrama pone uno tipo B donde debe ser logarítmico (en volumen) Y esto me causa confusión. Por ahí he leído también que a veces los fabricantes invierten los tipo A con los B. Mas que nada a eso va dirigida mi pregunta

#58
Normalmente A refiere a logarítmico y B a lineal, de todos modos si tienes una duda con un potenciómetro, solo tienes que medir con un polímetro el modo en que se comporta.

#59 claro, eso está claro. Solo que sabía que algunos fabricantes suelen invertir este orden. Mi punto es que según este diagrama le corresponde un tipo B al volumen cuando generalmente va los A ahí. Mi duda es que referencia hace el diagrama. Para el que hizo el diagrama las letras se asignan como has dicho o lo tomó al contrario. Mi duda es más por el tipo de respuesta. Se supone que el oído responde a volumen de forma logarístimica y por eso lleva A en el volumen pero aquí pusieron B en volumen. Y la ganancia esperaría que fuera tipo B para que sea proporcional al giro y eso sí se respetó. En cuanto los filtros de la ecualización no me queda clara su respuesta (ni me he sentado a analizarla). Pero parecen pasivos y sí se me hacen que debería tener respuesta logarístmica pero no ando seguro al respecto
