Construcción bajo 5 cuerdas

  • 1
nillonandez
#1 por nillonandez el 05/04/2015
Hola buenas, llevo un par de meses trabajando en este proyecto junto con un amigo y me gustaría mostraros un poco su crecimiento.
Se trata de un bajo de 5 cuerdas basado en un JazzBass pero sustancialmente diferente.

Maderas
Bloque central :Mongoy, Arce, Sapelly
Alas:Arce
Tapa: Castaño
Diapasón : Ébano

Mecánica
Puente : 5xGöldo HW60C Bass Single Rider CH
Clavijero: Hipshot HB6 Clover
Alma: 2 almas de doble acción

Electrónica
Pastillas Mástil "Delano MC 5 FE 1700 " , Puente "Delano JC AL"
Previo : Glockenklang 3-Band Electronic

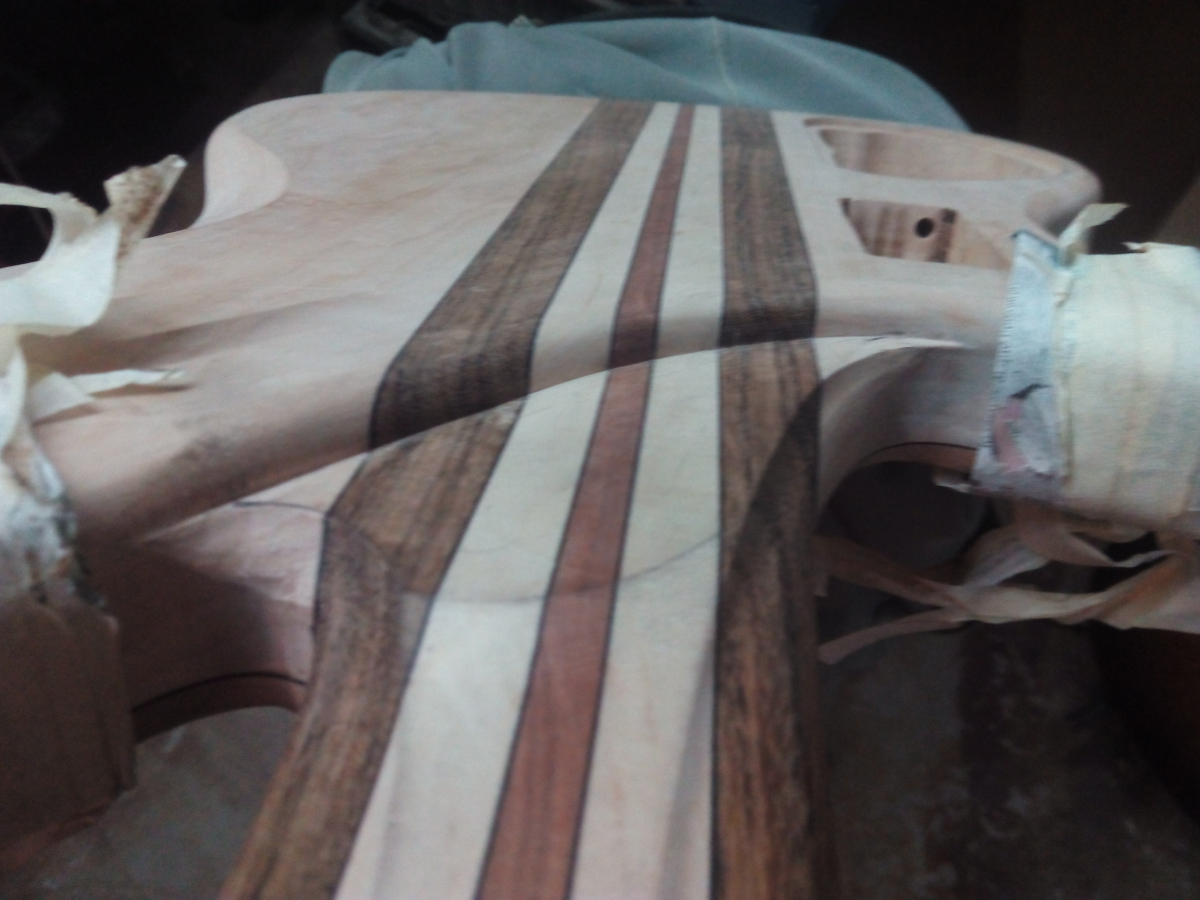

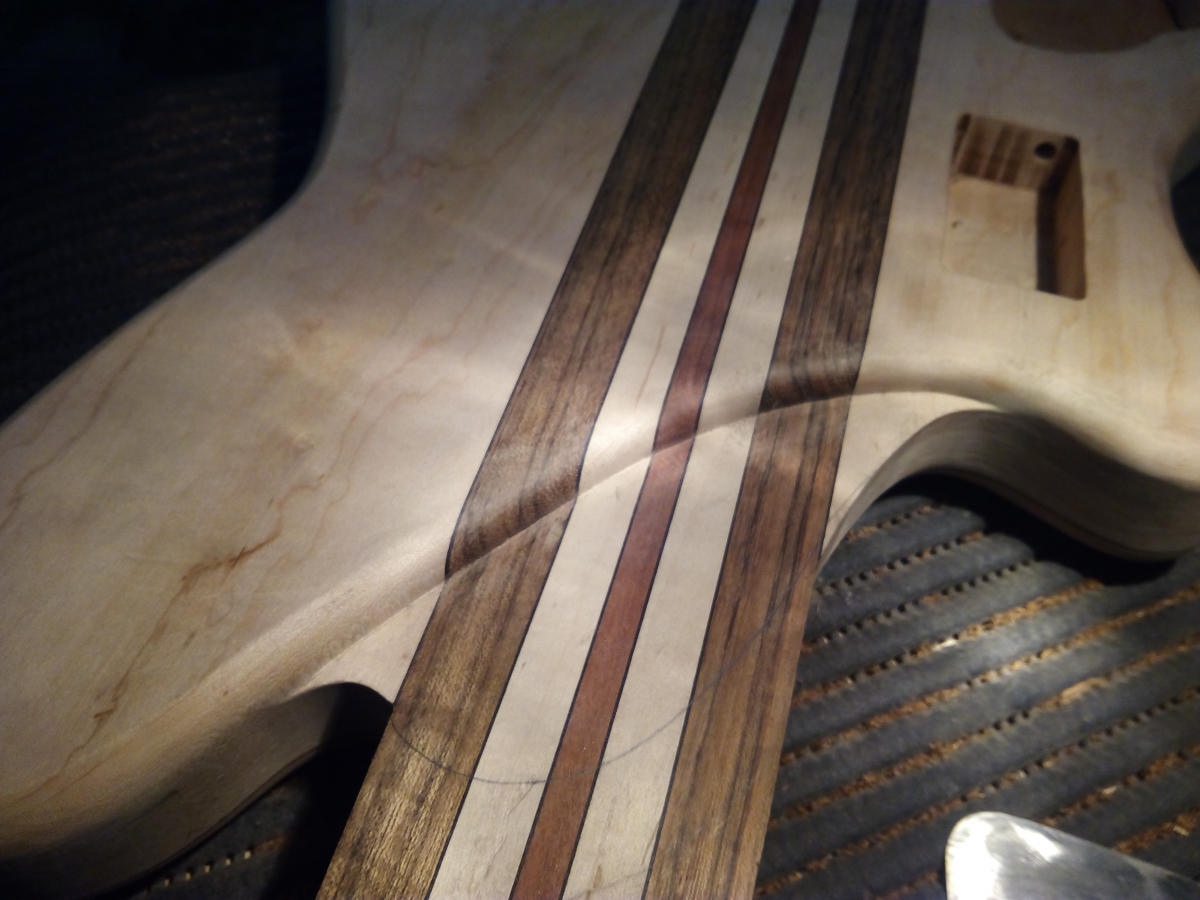

Os dejo unas fotos de la construcción hasta el punto en el que estamos ahora.
Subir
2
OFERTASVer todas
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
ikrom
#2 por ikrom el 06/04/2015
Wow tio espectacular. Me ha encantado el diseño y las maderas. Enhorabuena
Subir
knucklesprayer
#3 por knucklesprayer el 06/04/2015
#1 Esta tremendo ese bajo, quisiera preguntar varias cosas.

Las maderas las conseguís importadas o afortunadamente las tenes nacionales?

Qué tal los canales para el alma también con formón? esos si me parecen un reto total, si los haces así ojala puedas darnos alguna pista.

Quedo hermoso el bajo, tengo varios amigos que babean por un bajo así, ojala pueda ser algo así pronto! Un saludo!
Subir
nillonandez
#4 por nillonandez el 09/04/2015

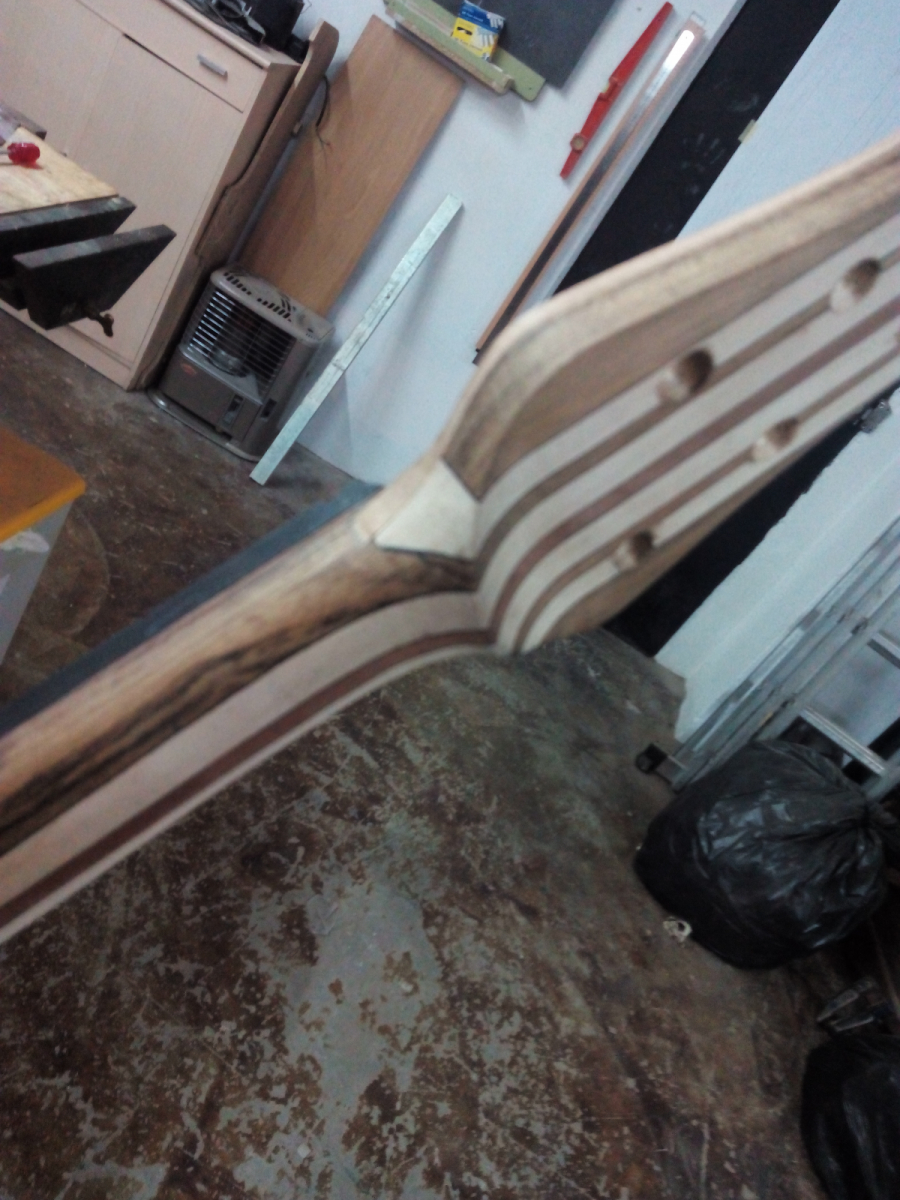

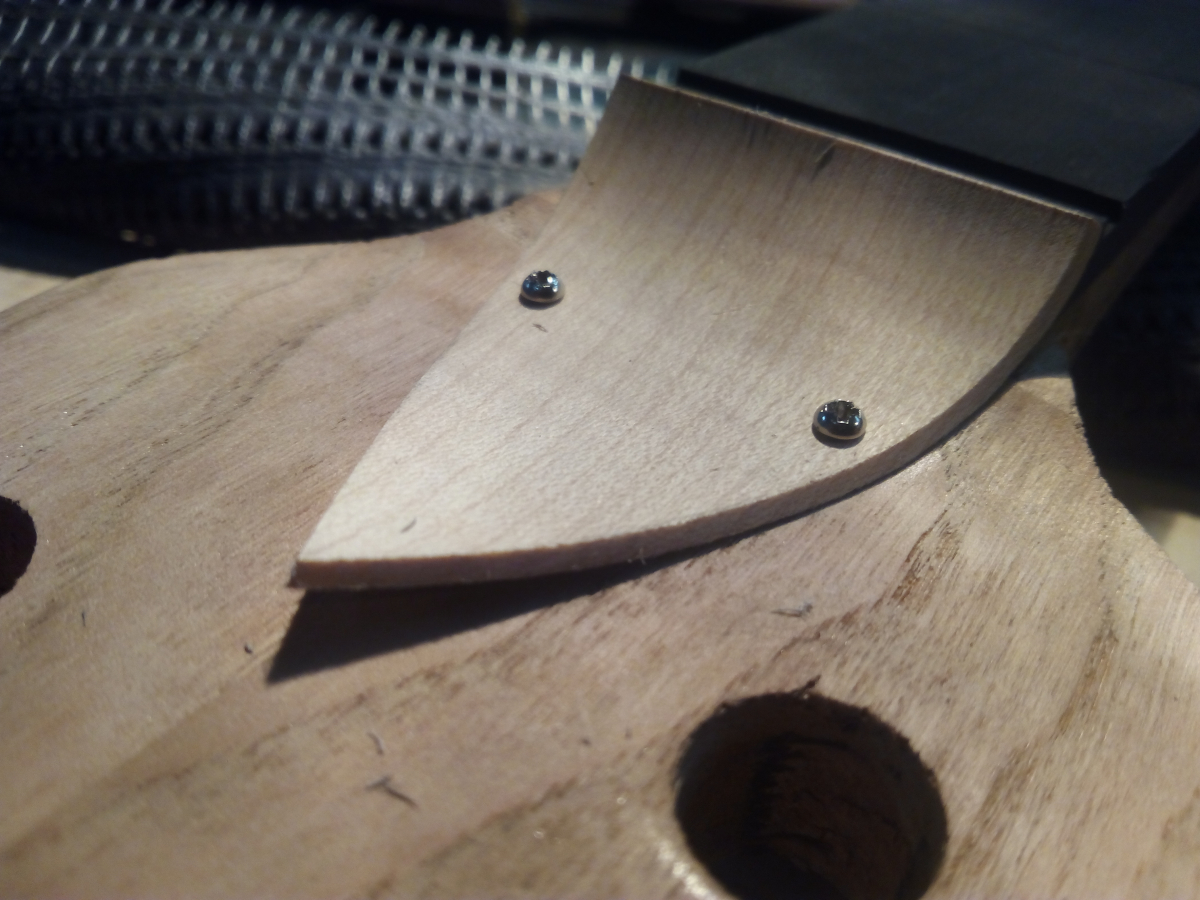

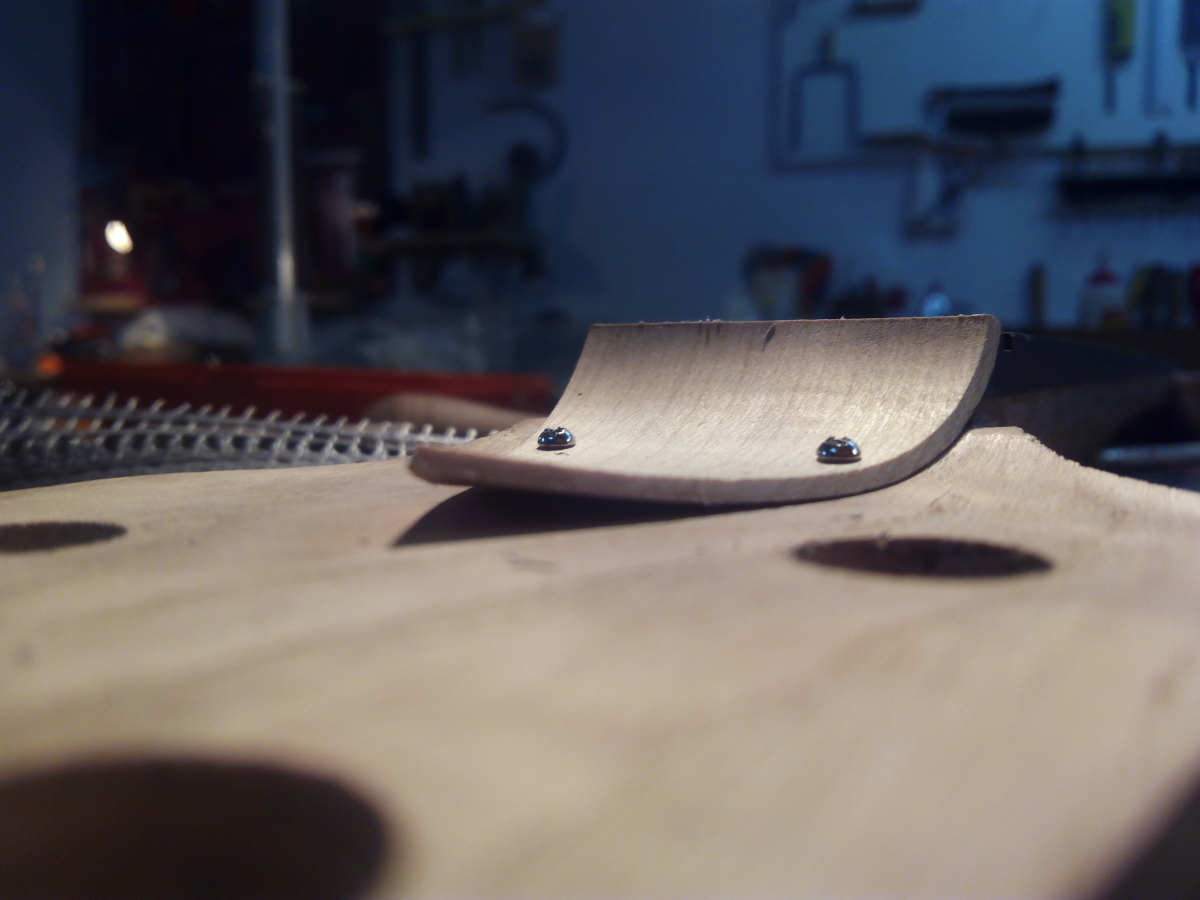

Seguimos con el cuello del mástil y la tapa del alma,aún queda mucho por hacer pero avanza a buen ritmo.

que os parece?
Seguiremos informando.
Subir
1
MANOLIN
#5 por MANOLIN el 09/04/2015
se ve impresioante, esperamos avances
Subir
nillonandez
#6 por nillonandez el 09/04/2015
#3
Muchas gracias, las maderas las consigo aquí, la mayoría. En cuanto a los canales del puente con formón . Lo que hago es marcar la linea profunda con un cutter y empezar a vaciar poco a poco.
Subir
MANOLIN
#7 por MANOLIN el 10/04/2015
que paciencia y talento se lleva en la mochilaa
Subir
1
nillonandez
#8 por nillonandez el 20/04/2015
Hola otra vez, esta semana le ha tocado el turno al mástil en general.
Le hemos dado un radio al diapasón de 16 "
prácticamente terminada la curvatura trasera
Inlays listos

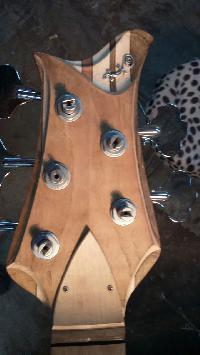

Definición de la pala.
En este último punto nos hemos esmerado, la idea es crear dos palas en una, jugando con las capas y los niveles.A mi me encanta, que os parece a vosotros?






Subir
1
stratosquo
#9 por stratosquo el 20/04/2015
Chapó!!! El bajo es precioso y la pala una autentica maravilla!!! :palmas2:
Subir
2
flipichi
#10 por flipichi el 22/04/2015
Precioso trabajo, nillonandez. Una asignatura pendiente que tengo: construir un bajo.
Una pregunta, lo de las dos almas ya lo llevo visto pero se me ocurre que si se descompensan sera dificilisimo poner el mastil a punto. Casi me da la sensación de que se necesitaria una llave doble que mueva las dos almas a la vez para nivelarlo. Te parece mejor este sistema que los refuerzos de carbono, etc...?
Subir
nillonandez
#11 por nillonandez el 22/04/2015
#10
Muchas gracias. El ajuste de un mástil con dos almas no es mucho más complicado que con una, en realidad tienes un mayor control de las torsiones.,de todos modos estoy planteándome seriamente trabajar con el carbono.
Subir
flipichi
#12 por flipichi el 22/04/2015
Hay una foto del mastil con las dos almas y estas estan rodeadas de una lamina de madera que cubre el mastil pero no las almas. No lo acabo de ver . Entre el mastil y el diapason metes otra lamina de madera pero sin tapar las almas? perdona mi pesadez.
