Episodio 1: "Diapason y Mastil"
Buenos dias Familia!! pues aqui como os prometi ayer os traigo otro episodio, como os comenté fui a toda hostia con los proyectos y la verdad no he tomado tantas fotos y tanto detalle pero bueno, cualquier cosa que se os ocurra preguntar estare dispuesto a responder sin problema alguno!
Vamos alla!

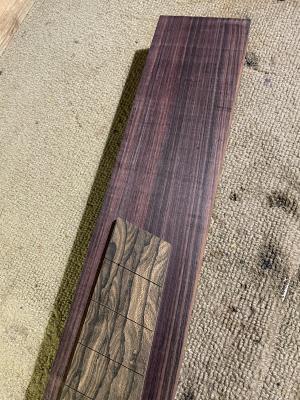

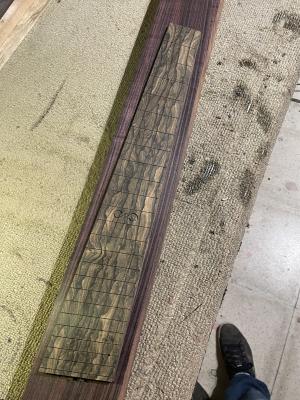

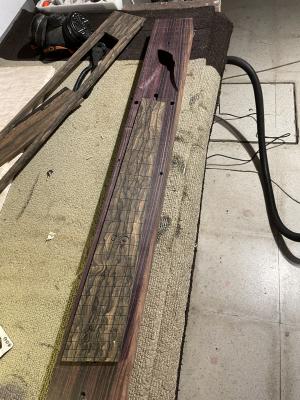

Aqui tenemos el diapason ya cortado.
Habreis notado ese faltante de diapa que en un principio en el plano lo pense de otra manera, al final lo corte diferente y me arrepenti senti que fue una gran cagada pero al final vereis que solucion hemos logrado y me parece mejor solucion y ha quedado mega guapens.

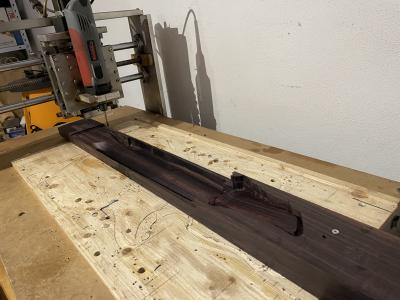

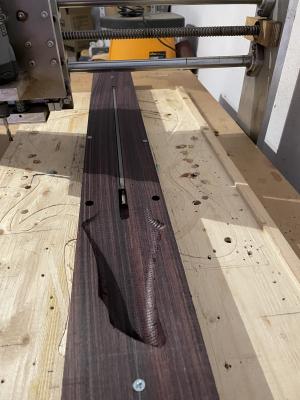

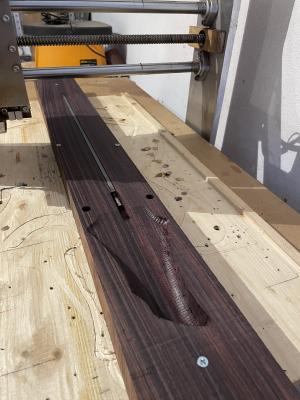

Vamos ahora con el corte frontal del mastil, pala y alma!

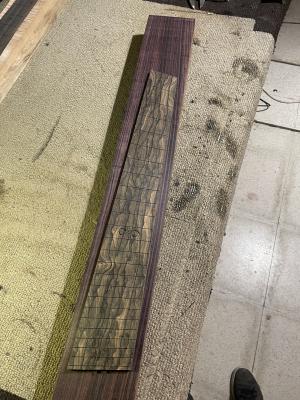

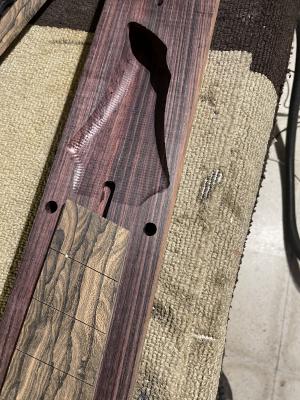

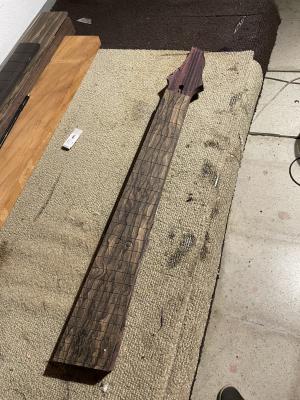

Hacemos la prueba con el diapa y la cosa va pintanto muuuuy pero que muuuuuy bien!! es diapa es una pasadota

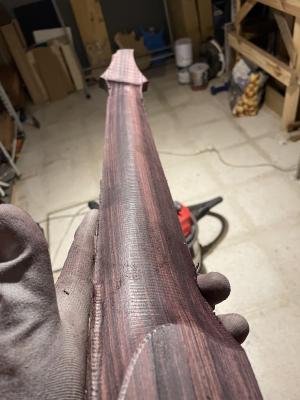

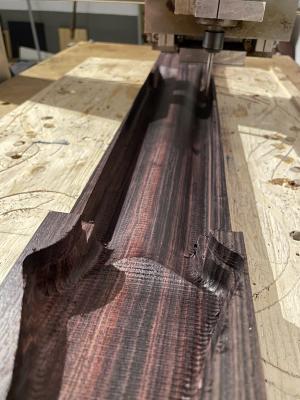

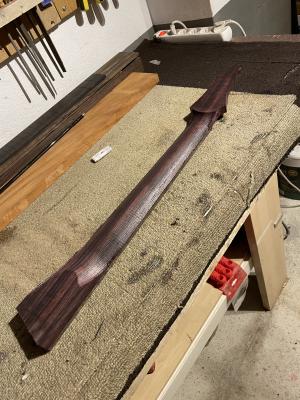

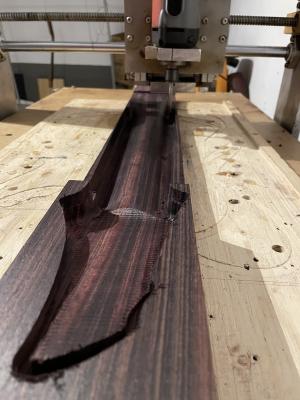

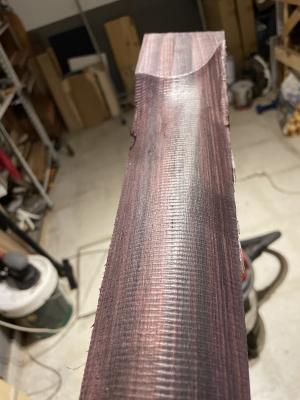

Seguimos con el perfil trasero del mastil

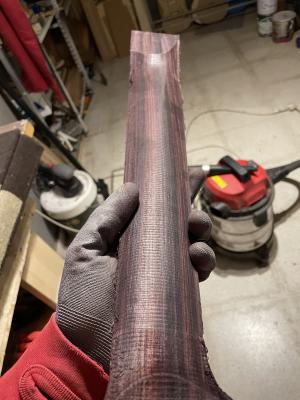

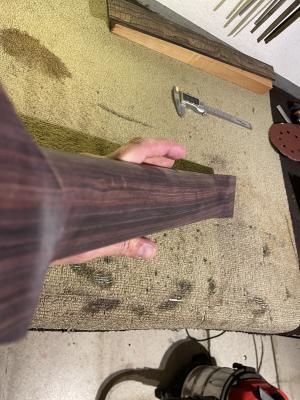

Vemos como ha quedado el perfil, la verdad que al ojo es jodido de apreciar, la unica forma de apreciarlo de verdad es al tacto a pesar de que es un mastil mega ancho se siente comodo porque ha quedado bastante plano, sorry por los haters de mastiles planos, pero no concibo otra opcion para una guitarra de 8 cuerdas si encima lo hacemos ancho al final nos queda un contrabajo...
Ya sabemos como somos y nos liamos a lijar para ver realmente como queda

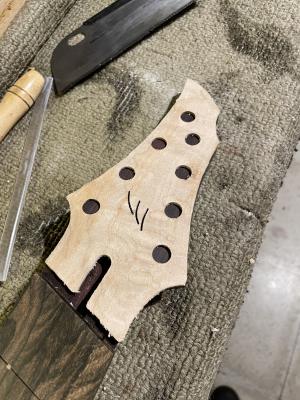

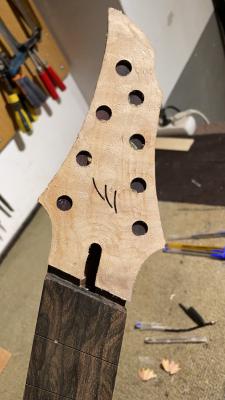

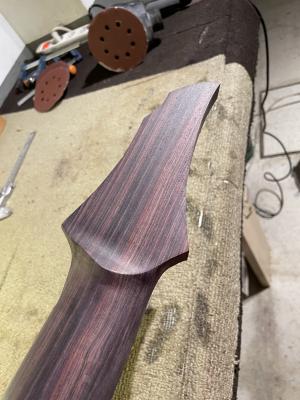

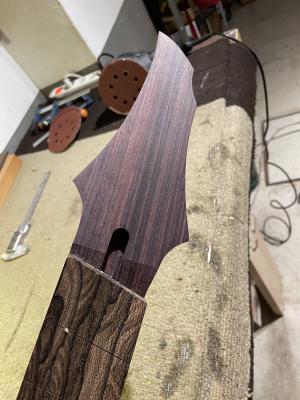

Y esta ha sido la solucion que encontramos, cortar la tapa del cuerpo y hacer el matching headstock , quedara super guapo con el tinte y ademas tapamos esa parte del mastil que no lleva diapa y encima nos cumple la funcion de slot para la cejuela! soluciones magnificas e ingenieriles ! xD
Hasta aqui el episodio de hoy !! muchas gracias por seguir, comentar y participar! un gran saludo!!
Buenos dias Familia!! pues aqui como os prometi ayer os traigo otro episodio, como os comenté fui a toda hostia con los proyectos y la verdad no he tomado tantas fotos y tanto detalle pero bueno, cualquier cosa que se os ocurra preguntar estare dispuesto a responder sin problema alguno!
Vamos alla!
Aqui tenemos el diapason ya cortado.
Habreis notado ese faltante de diapa que en un principio en el plano lo pense de otra manera, al final lo corte diferente y me arrepenti senti que fue una gran cagada pero al final vereis que solucion hemos logrado y me parece mejor solucion y ha quedado mega guapens.
Vamos ahora con el corte frontal del mastil, pala y alma!
Hacemos la prueba con el diapa y la cosa va pintanto muuuuy pero que muuuuuy bien!! es diapa es una pasadota
Seguimos con el perfil trasero del mastil
Vemos como ha quedado el perfil, la verdad que al ojo es jodido de apreciar, la unica forma de apreciarlo de verdad es al tacto a pesar de que es un mastil mega ancho se siente comodo porque ha quedado bastante plano, sorry por los haters de mastiles planos, pero no concibo otra opcion para una guitarra de 8 cuerdas si encima lo hacemos ancho al final nos queda un contrabajo...
Ya sabemos como somos y nos liamos a lijar para ver realmente como queda
Y esta ha sido la solucion que encontramos, cortar la tapa del cuerpo y hacer el matching headstock , quedara super guapo con el tinte y ademas tapamos esa parte del mastil que no lleva diapa y encima nos cumple la funcion de slot para la cejuela! soluciones magnificas e ingenieriles ! xD
Hasta aqui el episodio de hoy !! muchas gracias por seguir, comentar y participar! un gran saludo!!
Para el tema del equilibrado, puedes hacer como Strandberg y poner el pin de la correa descentrado en la culata para contrapesar el cabeceo del instrumento.
Pinta muy bien ese mástil!
Pinta muy bien ese mástil!
Episodio 2: "Cuerpo e Inlay"
Buenas buenas! aqui os traigo otro episodio de esta construccion, como dije en post anterior, esta vez no he hecho tantas fotos en detalle de cada parte del proceso pero bueno intentare alimentar el post con lo que tenga.
En esta ocasion al tener el mastil ya pendiente de radiar y entrastar, iba lijando el mastil mientras iba trabajando con el cuerpo con lo cual mientras iba haciendo cosas de mastil, lo que hice fue ir preparando y encolando el cuerpo, luego tapa etc.

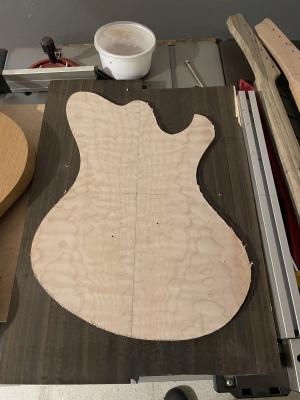

Lo primero que hice fue cortar el contorno de la tapa, porque tambien lo necesitaba para cortar la "chapa" de la pala con el mismo arce acolchado.

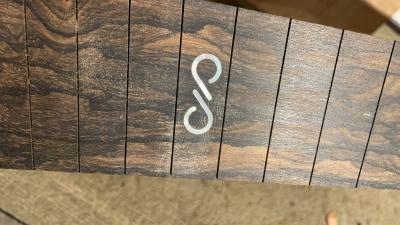

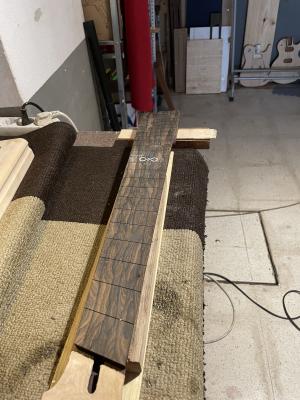

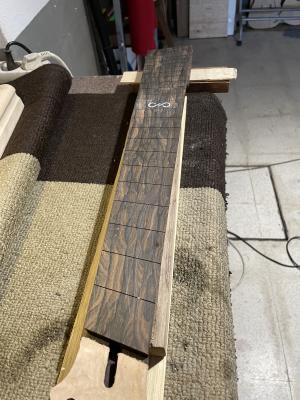

Aqui Enseño el inlay custom en el traste 12 de Madreperla, la verdad es que esta vez he ajustado las tolerancias y ha quedado pero perfect perfect, parece que lo hubiese cortado a laser, brutal
Aprovechamos de ir radiando el mastil mientras la CNC va cortando el cuerpo y haciendo sus fresados.

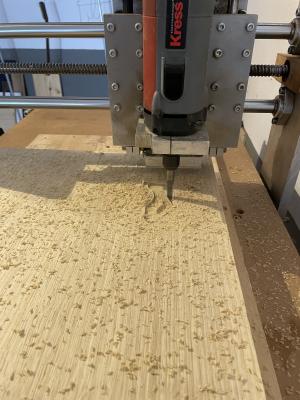

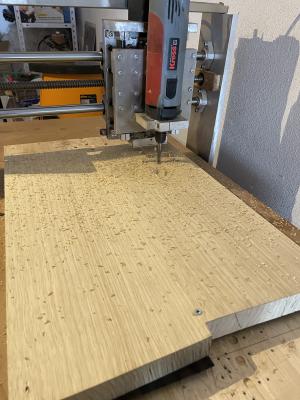

Vamos con el cuerpo. Primero encole el veneer negro, y luego encole la tapa de arce acolchado (sorry no tengo fotos de esto). Luego Comenzamos como siempre centrando la pieza en la CNC y haciendole los respectivos bujeros para dar la vuelta a la pieza.

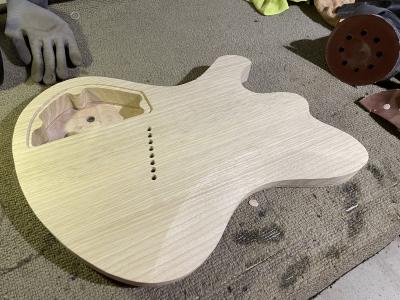

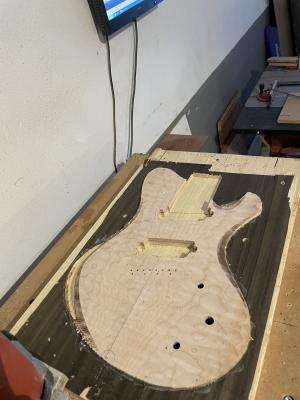

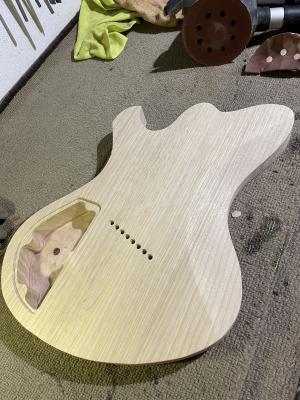

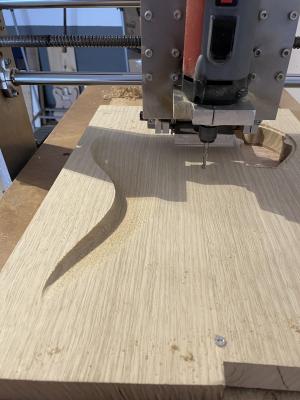

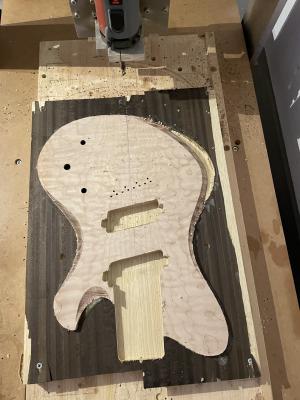

Y comenzamos con el cajeado de la electronica y los ferrules para las cuerdas a traves del cuerpo y el rebaje para la panza.

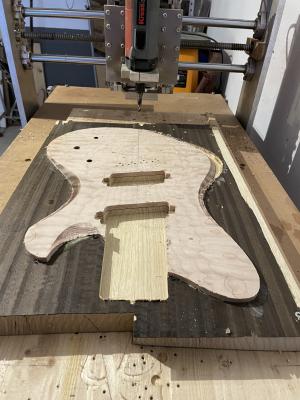

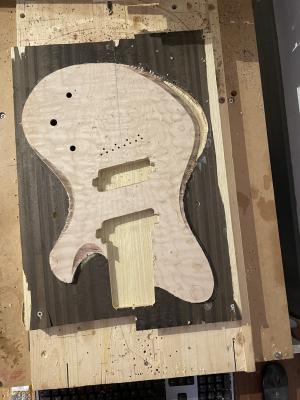

Damos la vuelta y hacemos rebajes delanteros, y todos los cajeados y taladros necesarios.

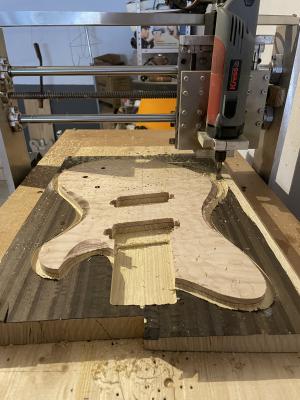

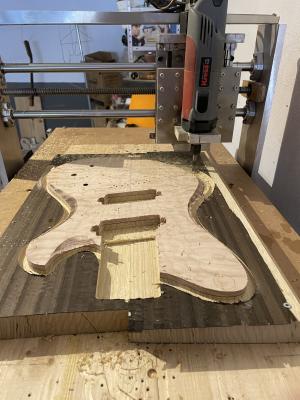

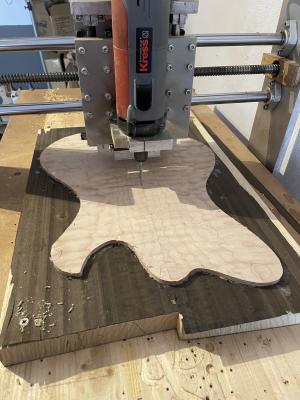

Hacemos el corte del cuerpo.

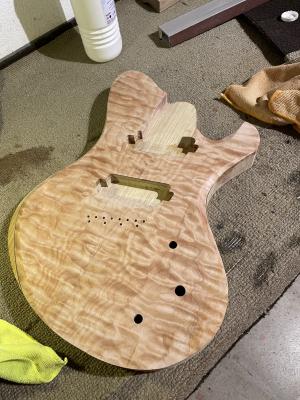

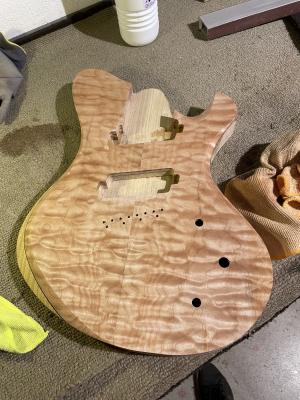

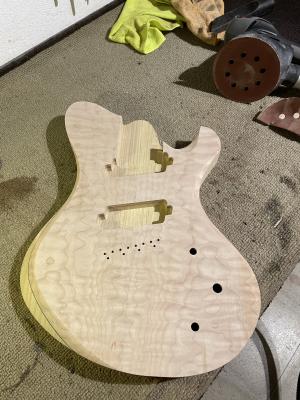

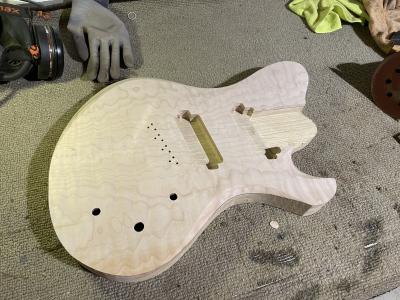

YYYYYYYYYYYYYYYYYYY!!!! TACHAAAAAAAAAN MAGIAAAAAAAAAAA !! jaja, cuerpo ya hasta lijado. La verdad que cuando son tapas planas y superficies sencillas el tema del lijado se hace hasta agradable.

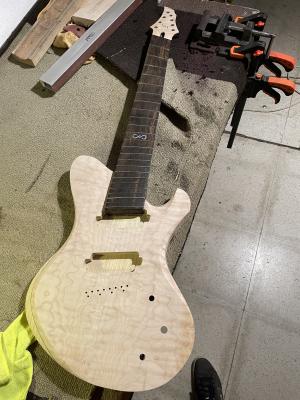

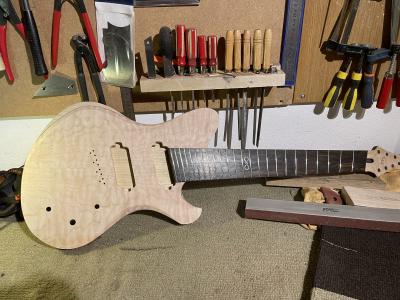

hacemos una prueba con el mastil y brutaaaaaaaaal
estaba CLRISIMOOOOO! Que esta foto tenia que estar el humectado del taponcio espectacular! ojo que tengo video y todo eh!! jajaja

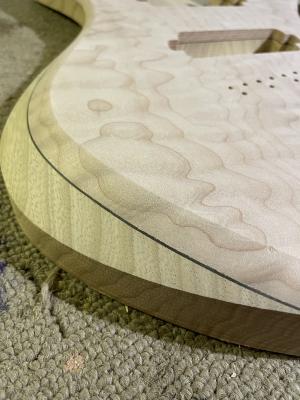

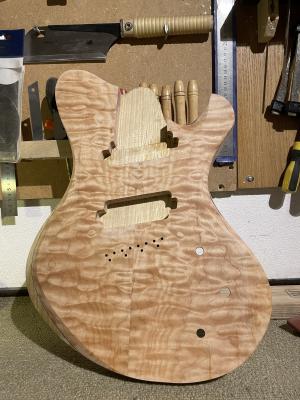

Dios que pedazo de tapa chavales! no se vosotros pero yo flipo con ella, eso si ha costado una buena pasta pero bueno, las cosas buenas valen dinero! es asi...
Hasta aqui de momento, a ver cuando me puedo escapar de nuevo para el taller porque acabo de ser papa por segunda vez asi que ya sabeis como va todo, no es lo mismo con 1 que ya con dos xD!
Un abrazo a todos y que disfruteis el post!
Buenas buenas! aqui os traigo otro episodio de esta construccion, como dije en post anterior, esta vez no he hecho tantas fotos en detalle de cada parte del proceso pero bueno intentare alimentar el post con lo que tenga.
En esta ocasion al tener el mastil ya pendiente de radiar y entrastar, iba lijando el mastil mientras iba trabajando con el cuerpo con lo cual mientras iba haciendo cosas de mastil, lo que hice fue ir preparando y encolando el cuerpo, luego tapa etc.
Lo primero que hice fue cortar el contorno de la tapa, porque tambien lo necesitaba para cortar la "chapa" de la pala con el mismo arce acolchado.
Aqui Enseño el inlay custom en el traste 12 de Madreperla, la verdad es que esta vez he ajustado las tolerancias y ha quedado pero perfect perfect, parece que lo hubiese cortado a laser, brutal
Aprovechamos de ir radiando el mastil mientras la CNC va cortando el cuerpo y haciendo sus fresados.
Vamos con el cuerpo. Primero encole el veneer negro, y luego encole la tapa de arce acolchado (sorry no tengo fotos de esto). Luego Comenzamos como siempre centrando la pieza en la CNC y haciendole los respectivos bujeros para dar la vuelta a la pieza.
Y comenzamos con el cajeado de la electronica y los ferrules para las cuerdas a traves del cuerpo y el rebaje para la panza.
Damos la vuelta y hacemos rebajes delanteros, y todos los cajeados y taladros necesarios.
Hacemos el corte del cuerpo.
YYYYYYYYYYYYYYYYYYY!!!! TACHAAAAAAAAAN MAGIAAAAAAAAAAA !! jaja, cuerpo ya hasta lijado. La verdad que cuando son tapas planas y superficies sencillas el tema del lijado se hace hasta agradable.
hacemos una prueba con el mastil y brutaaaaaaaaal
estaba CLRISIMOOOOO! Que esta foto tenia que estar el humectado del taponcio espectacular! ojo que tengo video y todo eh!! jajaja
Dios que pedazo de tapa chavales! no se vosotros pero yo flipo con ella, eso si ha costado una buena pasta pero bueno, las cosas buenas valen dinero! es asi...
Hasta aqui de momento, a ver cuando me puedo escapar de nuevo para el taller porque acabo de ser papa por segunda vez asi que ya sabeis como va todo, no es lo mismo con 1 que ya con dos xD!
Un abrazo a todos y que disfruteis el post!
