Episodio 0: "Introduccion y Presentacion de las Maderas"

Hola holaaaaaaaa compañeros foreros!! como estais todos?? espero que bien, que la familia, trabajo y cosas importantes esten bien, que la pandemia nos ha golpeado a todos y ya viene siendo hora de disfrutar un poco y volver a la normalidad. La verdad que he seguido haciendo cositas, pero me he centrado en sacar adelante encargos, proyectos y cosas pendientes sobre todo, y bueno en mis tiempos muertos de trabajo he estado intentaando seguir los hilos de construccion que son los que mas me gustan pero la verdad que la gente como que no esta muy inspirada, o pasan de currarse unos hilos, o simplemente no tienen tiempo y no pueden.

Pues vengo a aportar mi granito de arena a nuestro amado foro que tanto GAS nos da y nos alegra la vida, lo unico que me vais a perdonar por adelantado es que he ido un pco rapido en el proyecto y la verdad no me he detenido en todos los detalles , la verdad que en muy pocos detales me he detenido asi que bueno perdonarme por eso. Sin mas preambulos os presento el proyecto.

Este proyecto consiste en una guitarra de 8 cuerdas, Fan fret (QUEEEEEEEEE LOCURAAAAAAA) jajajaja y se trata de un modelo "propio". Lo dejo claro para futuros Haters... Evidentemente le encontrareis parecidos con este modelo de esta marca, aquel modelo de aquella marca, siendo honestos nos inspiramos en una marca alemana que honestamente ni recuerdo xD y la reconocidisima marca española O3, pero claro esta que no es exactamente igual a ninguna, ha sido un diseño propio, entre nuestro querido forero y amigo (al que le estoy haciendo esta guitarra) y mi persona.

Vamos con las Caracteristicas de esta guitarraca.

- Cuerpo de White Limba 2 piezas
- Chapa intermedia de Eucalipto torrefactado
- Tapa de Arce Acolchado Master Grade (tapon INCREIBLE que viene desde USA kimballhardwoods)
- Mastil de 1 pieza de Palosanto de Indias (Rosewood) con un perfil asimetrico , algo un poco con la idea de strandberg pero redondeado (yo detesto ese endure neck, lo probe y lo odié sorry...)
- Diapason de Ziricote Master Grade.
- Inlay en el traste 12 custom
- Side Dots Luminescentes.
- Escala 27" en la 8va cuerda y 25.5" en la 1era cuerda
- 24 Trastes medium jumbo de acero inoxidable
- Cejuela hecha a mano Graphtech Black Tusq XL
- Afinadores de bloqueo Hipshot
- Puente fijo Hipshot con inclinacion de 18º
- Pastillas Ormsby
- Grosor de la guitarra 40mm (aprox)
- Acabado cuerpo Poliuretano 2K y mastil Aceite Tru Oil y Cera.

No se si se me olvida algun detalle pero bueno...majomenoj va la cosa por ahi...

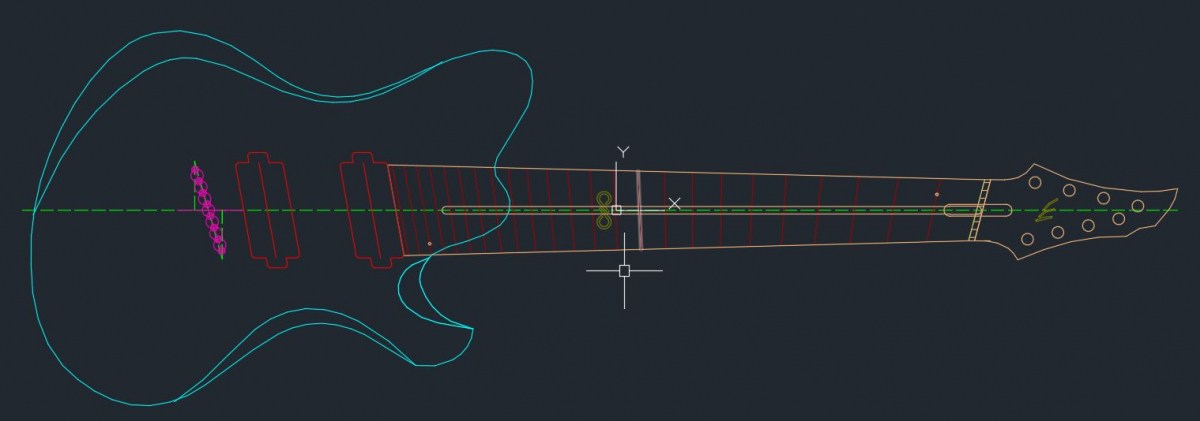

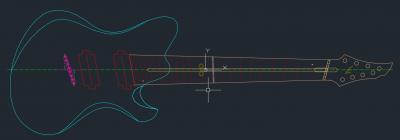

Aqui esta el diseño previo

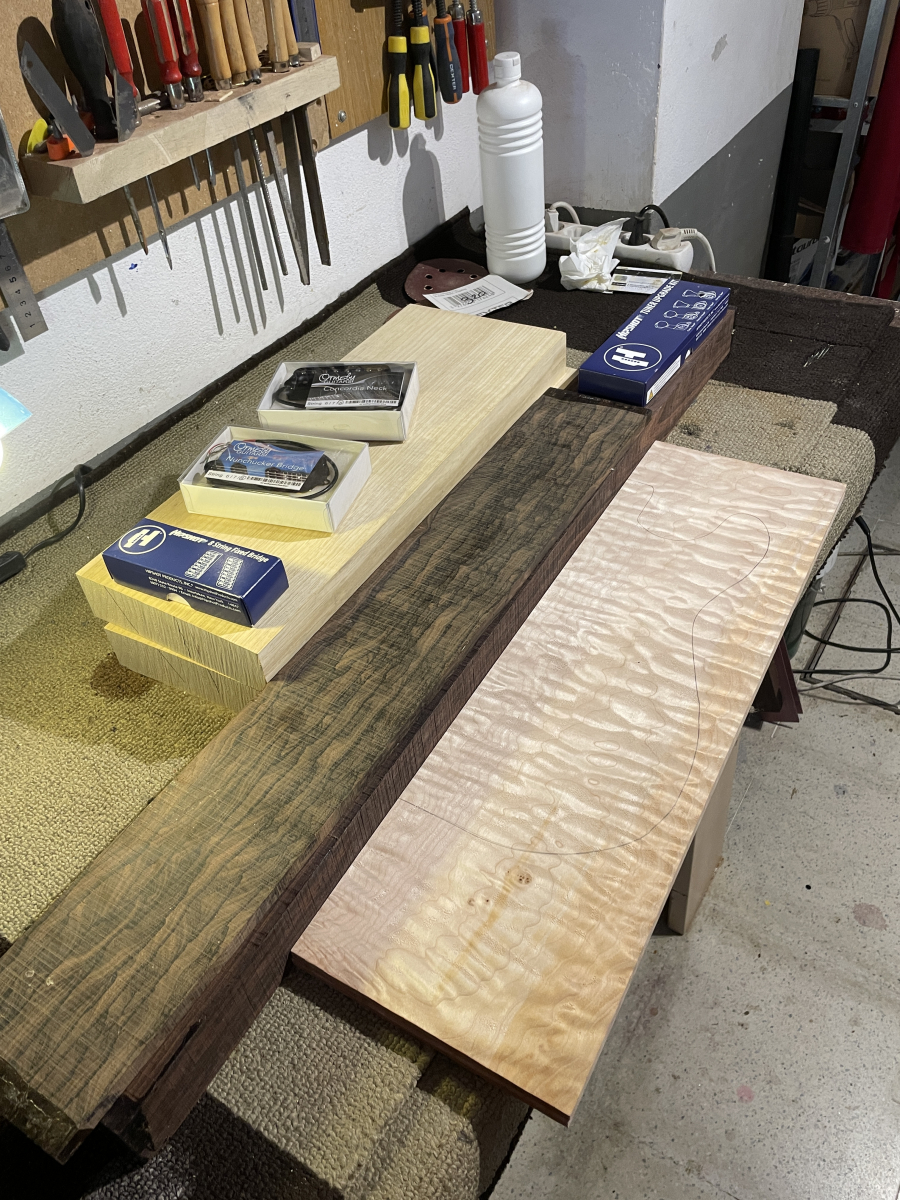

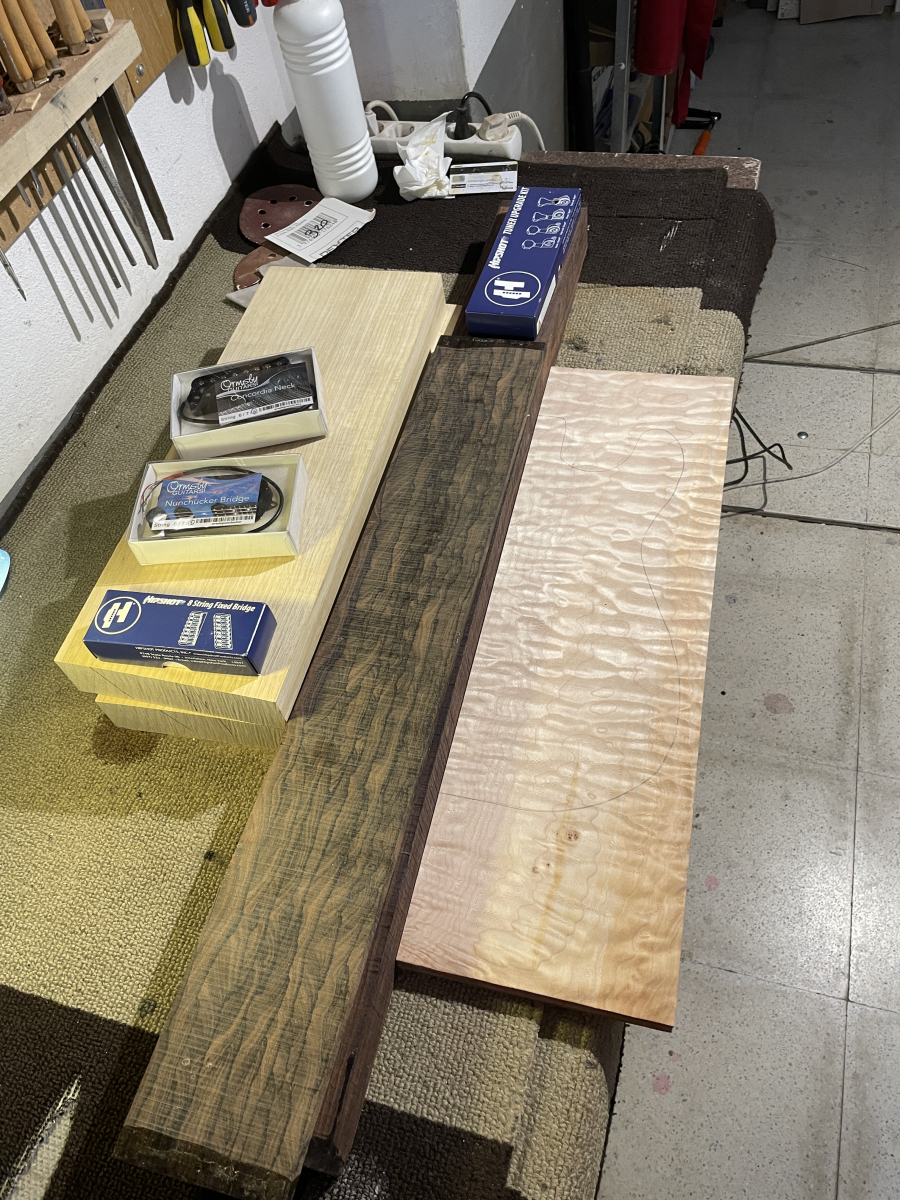

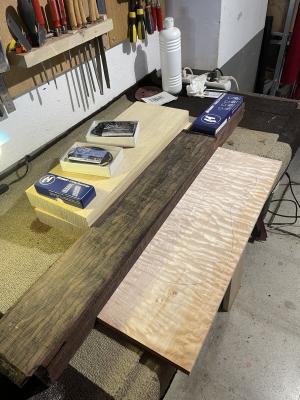

Las maderitas recogiditas y las partes con las que comenzamos el proyecto.

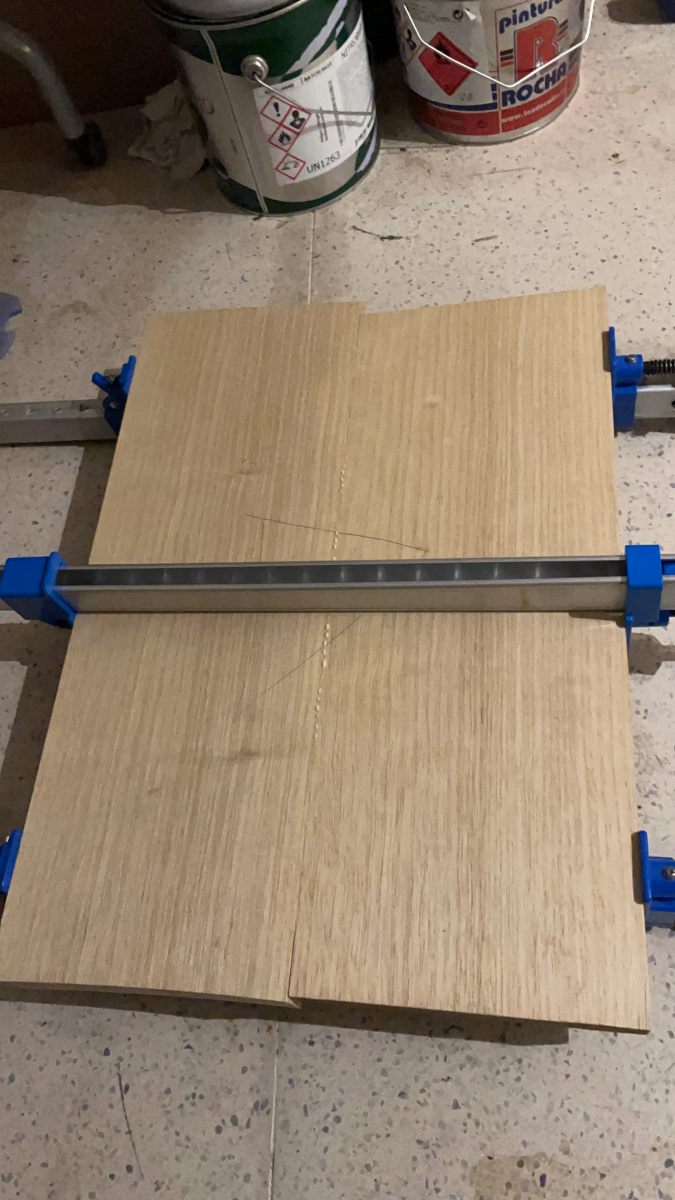

Aqui el cuerpo de black limba ya regruesado y encolandose.


aqui la chapita de Eucalipto Torrefactado.

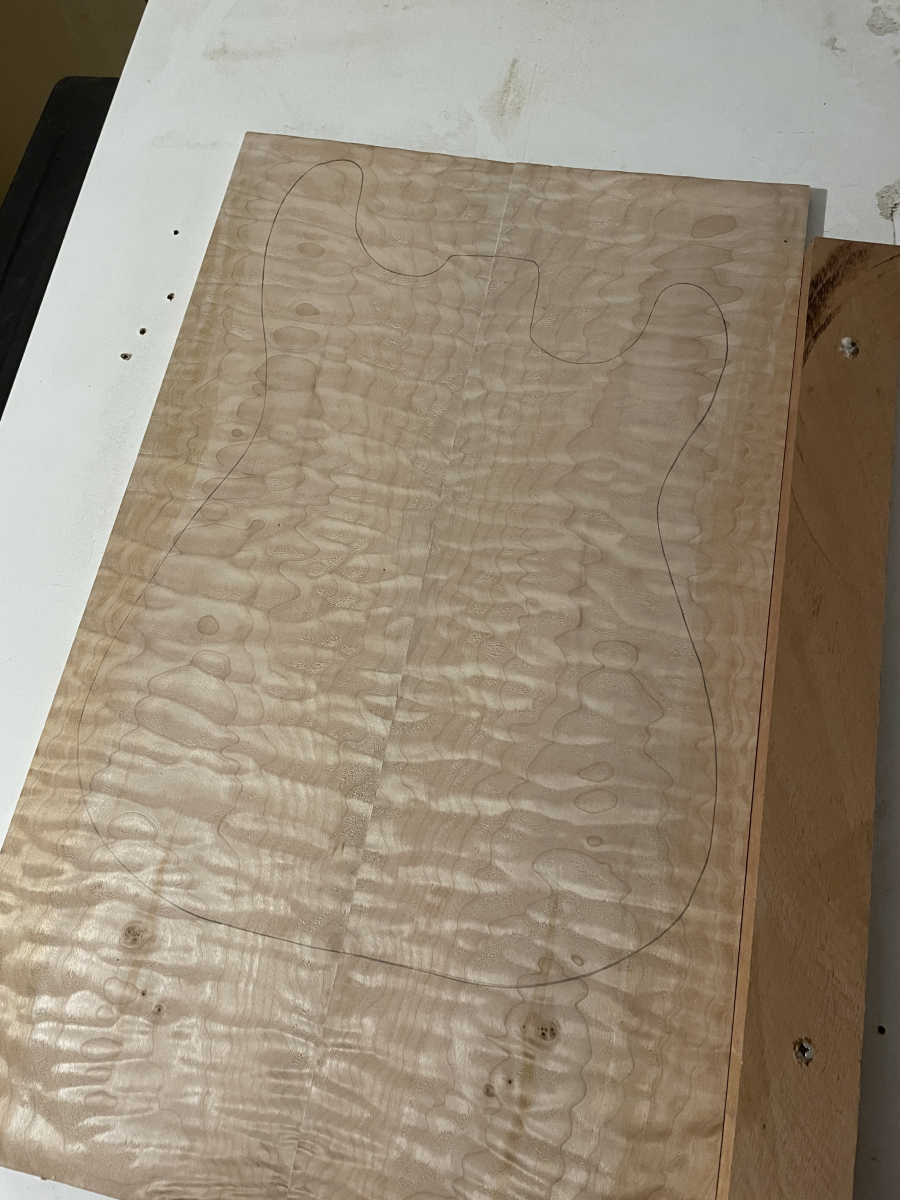

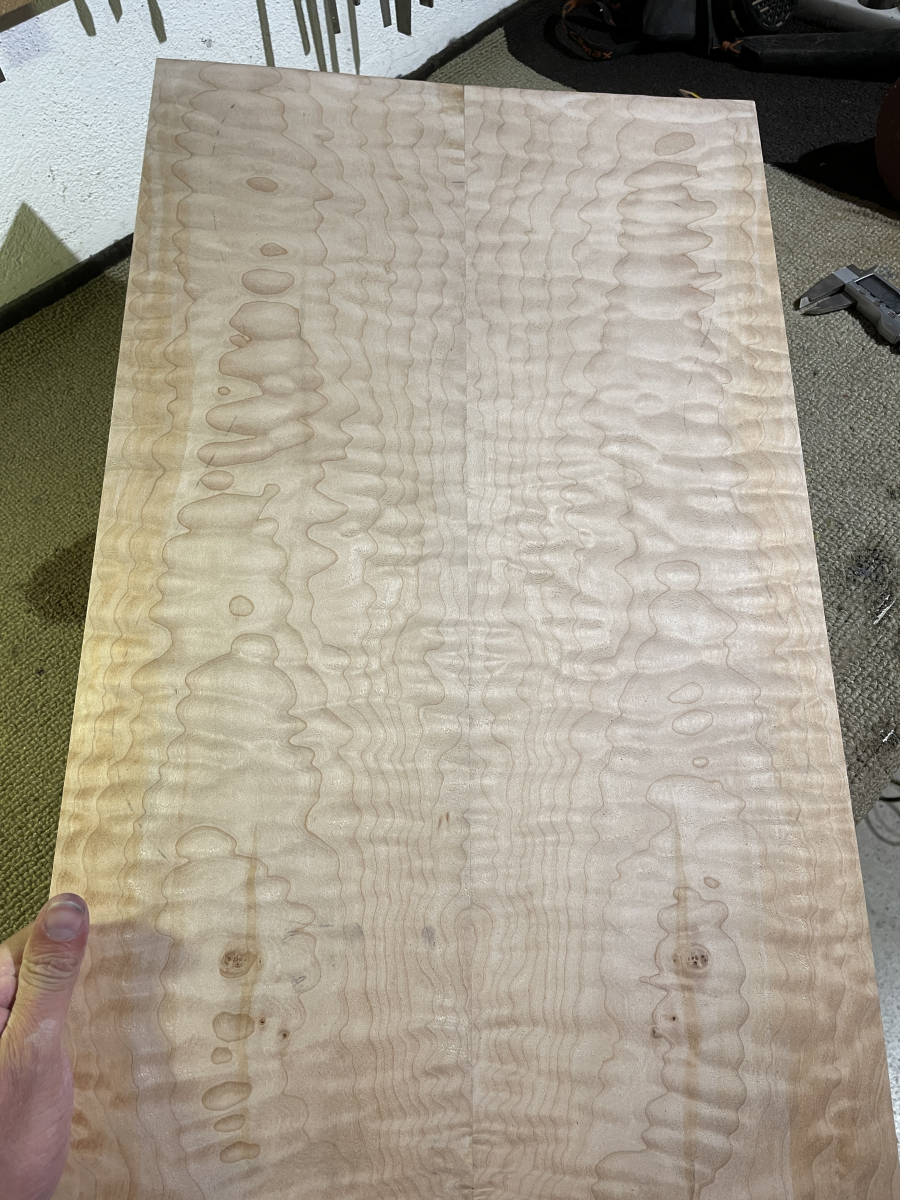

Aqui la Espectacular tapa. DIOSS QUE TAPON!! (ya aqui esta encolada, lijada y preparada para cortar)

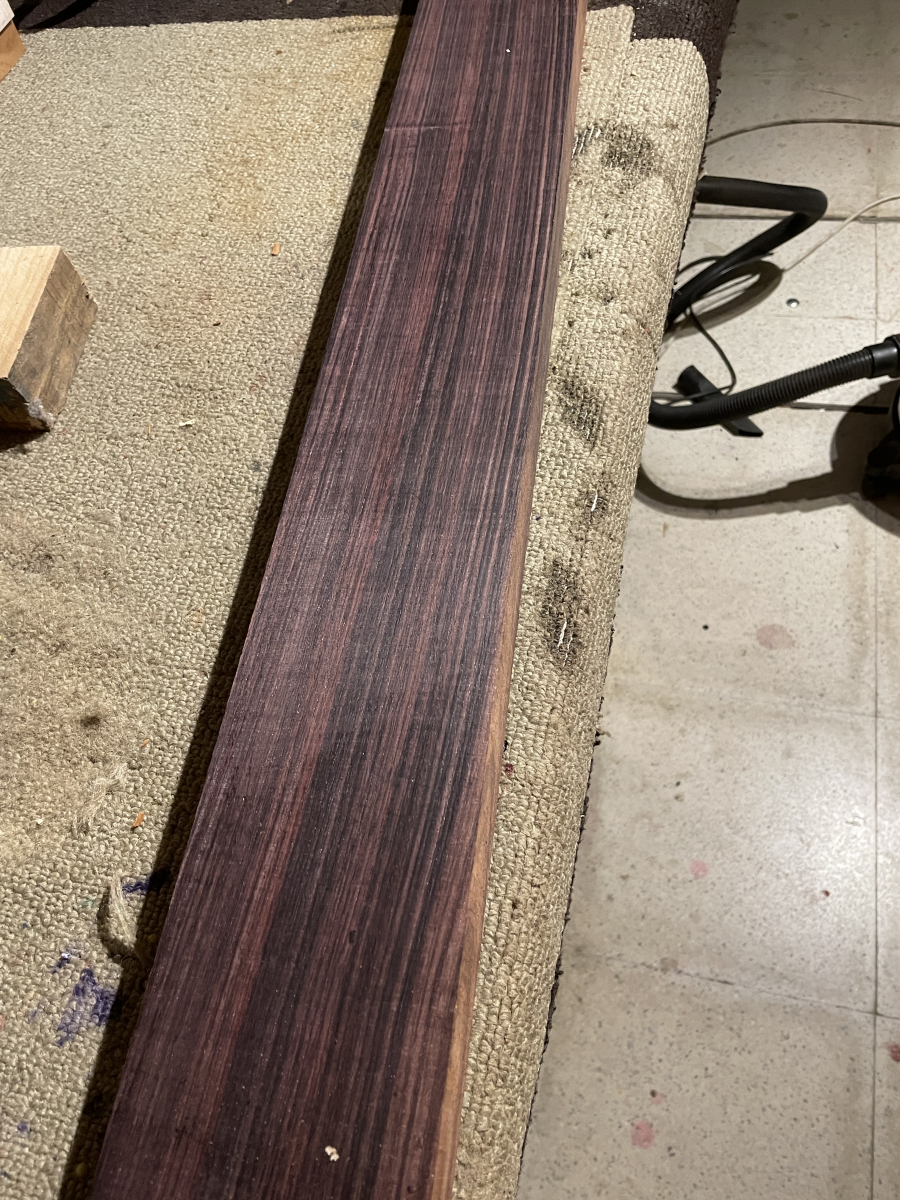

Aqui Esta el Mastilaco de Palosanto

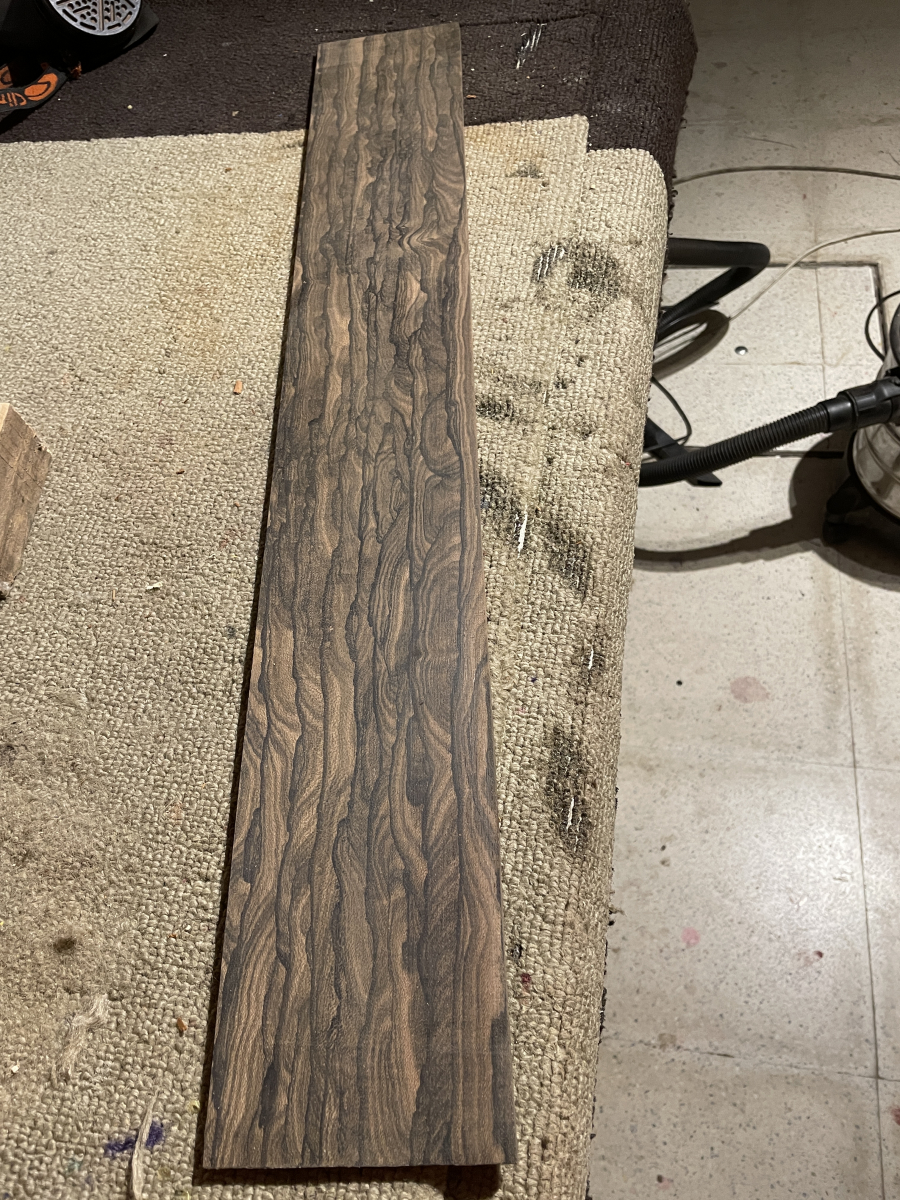

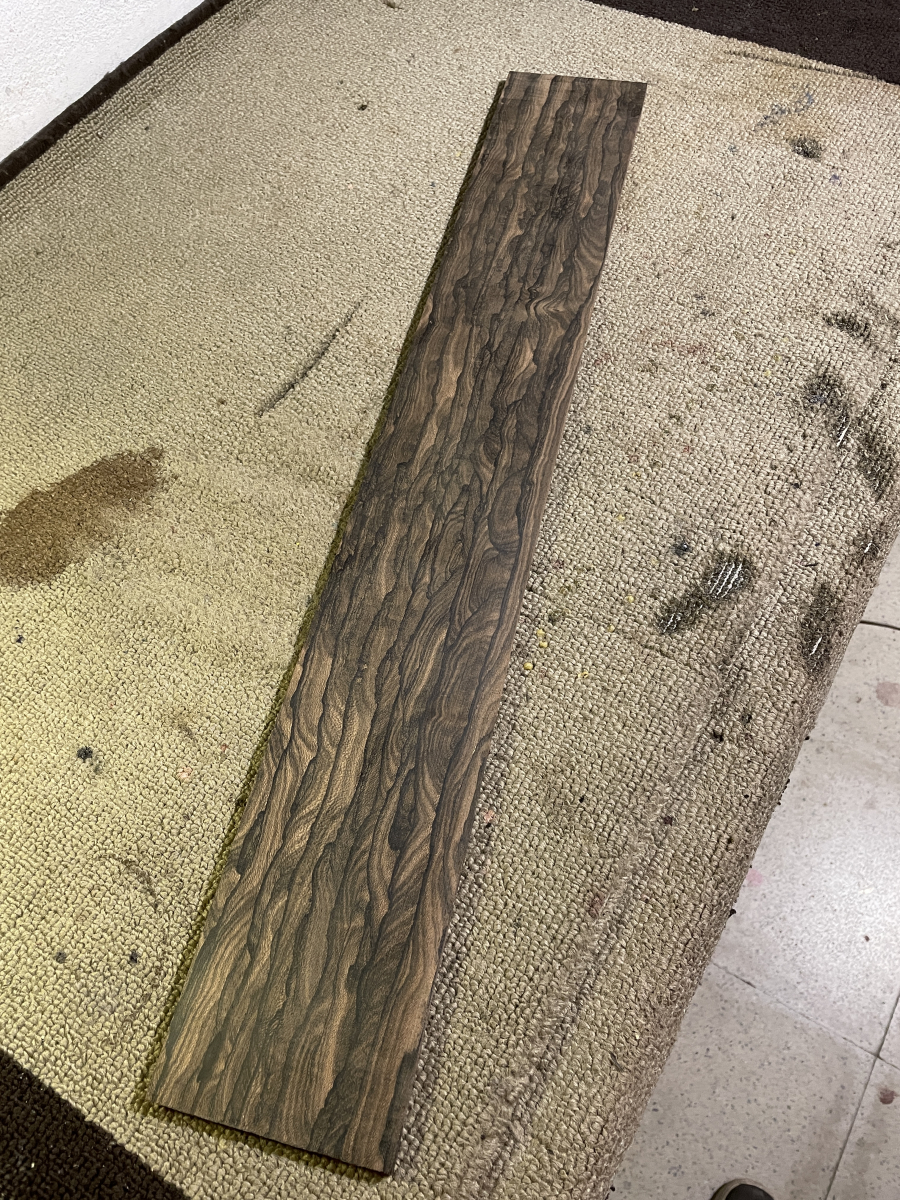

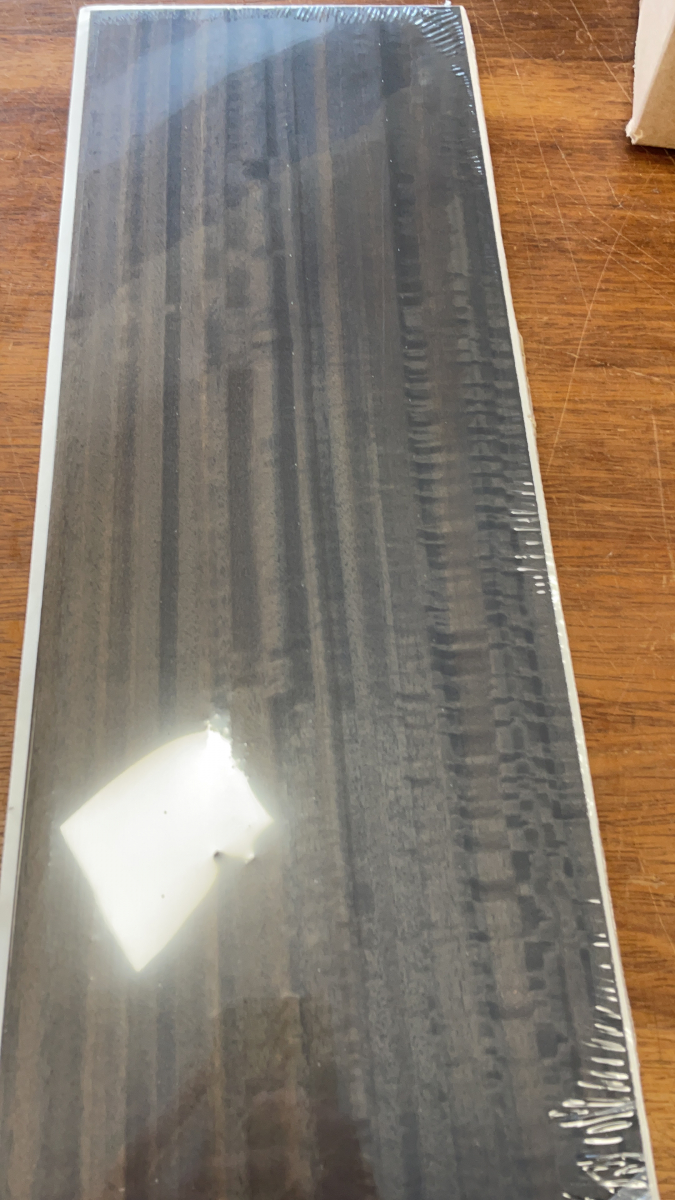

Aqui esta este increible y precioso Diapason de Ziricote.



Pues familia con este post dejo un poco gaseados a todos! La buena noticia es que viene otra baja de paternidad y tengo otra tanda de proyectos como este, y otros dos que tengo intencion de hacer en esta baja xD! asi que bueno ya os ire informando y contando. Un abrazo familia!
Subir
8
Atemsartatem
#2 por Atemsartatem el 24/02/2022
Oooohhhhhh mamita!!! :enamorado: Para quien será esta animalada de guitarra?!

Abrazo enorme maestro, en primera fila estoy!
Subir
JC Denton
#3 por JC Denton el 24/02/2022
Madre de Dios el ziricote ese. Me he puesto poético, ahí voy

Oh bonito ziricote!
Me pones to palote.

Y hasta aquí mi mejor idea creativa del año.
Subir
2
Bernardo
#4 por Bernardo el 24/02/2022
Tiene una pinta brutal!!!
Mucho ánimo máquina y a darle caña 🤘
Un abrazo!!
Subir
Moreno Guitars
#5 por Moreno Guitars el 24/02/2022
Ay ay ayyyy qué buen dealer el amigo de Kimball!

Otro que se sienta con palomitas :*
Subir
ferchomoraband
#6 por ferchomoraband el 24/02/2022
JC Denton escribió:
Madre de Dios el ziricote ese. Me he puesto poético, ahí voy
Oh bonito ziricote!
Me pones to palote.
Y hasta aquí mi mejor idea creativa del año.


Jajajajajajaja muy buena muy buena!!

Moreno Guitars escribió:
Ay ay ayyyy qué buen dealer el amigo de Kimball!
Otro que se sienta con palomitas :*


Si tío! Lastima que esté tan lejos porque termina uno pagando un dineral en aduanas e impuestos, to pa los políticos…
Subir
JMF
#7 por JMF el 24/02/2022
Cojo stitiooooooo, qué crack eres Fer
Subir
ferchomoraband
#8 por ferchomoraband el 25/02/2022
Bernardo escribió:
Tiene una pinta brutal!!!
Mucho ánimo máquina y a darle caña 🤘
Un abrazo!!


Muchas gracias crack! anda que esa guitarra que tienes en la foto no es preciosa ehhhh!! jajaja un abrazo!
Subir
1
Bernardo
#9 por Bernardo el 25/02/2022
#8 La verdad Fer que superó todas las expectativas que tenía puestas al principio jejeje 😅. Y creo que el resultado fue todo un éxito 😊

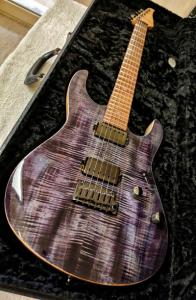

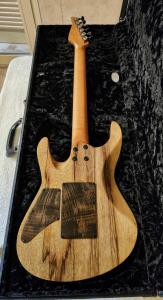

Perdón por el off-topic pero pongo un par de fotos del proyecto que hemos realizado en conjunto 😅
Eres un crack!! :brindis:
Y seguiremos atentos a tus trabajos ;)
Subir
2
Jorge Rubiales
#10 por Jorge Rubiales el 25/02/2022
Tengo curiosidad por saber si la guitarra cabecea, viendo el plano CAD me ha dado la impresión de que el mástil esta un poco fuera del cuerpo para estar equilibrado. Pero ya nos contarás, pillo sitio!
Subir
ferchomoraband
#11 por ferchomoraband el 25/02/2022
Buen apunte! la verdad es una cosa que a ver que tal porque efectivamente siendo el mastil de una madera tan densa, y lo que decias de la union mastil, al tener una escala tan extrema, el diseño del cuerpo y rebajes... lo suyo es que hubiese llevado el mastil a "long tenon" pero tampoco quise porque como veis se va haciendo cada vez mas ancho, y como queria mantener el masti de 1 sola pieza.... al final hay que adecuarse un poco y sacrificar unas cosas por otras..

Gracias por el aporte, esta noche espero daros mas noticias acerca de la construccion! un saludo a todos
