Conexión eléctrica telecaster

jesus_n_t
#1 por jesus_n_t el 31/08/2019
Hola amigos del foro, hace unos dias compre una guitarra tipo telecaster. Despues de pintar montar y demas me doy cuenta que el pote del tono no hace nada. Mire varios esquemas por internet pero me cuesta entender todo. Mis componentes son:
1 pote de volumen con tres conexiones
1 pote tono con tres conexiones
conmutador de 3 posiciones y 8 conexiones
dos pastillas con tres cables cada una

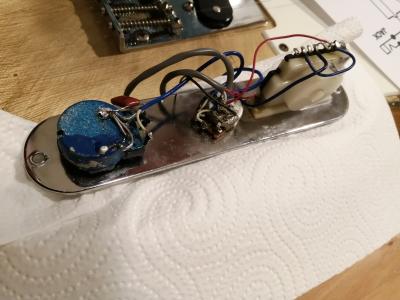

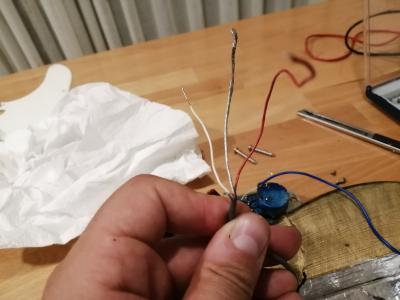

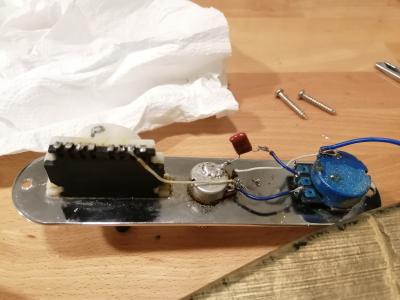

adajunto fotos, la ultima foto es como estaba inicialmente pero el pote de tono no actuaba
Podeis ayudarme a conexionar este esquema.
Gracias.
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
Kenworht
#2 por Kenworht el 31/08/2019
Haz una foto más cerca a loa potes que se vea bien los contactos.
Subir
jesus_n_t
#3 por jesus_n_t el 01/09/2019
Potenciometro de volumen de 500k,
el de tono de 250k,
condensador 2A473J 100 V 47NF

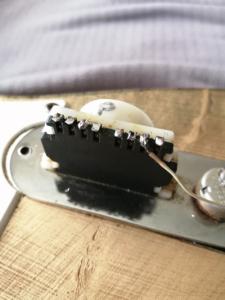

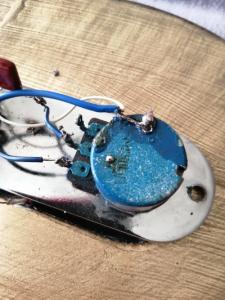

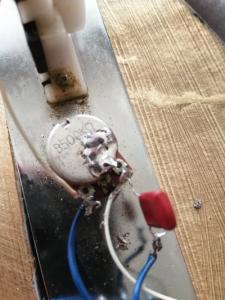

Adjunto mas fotos.
Gracias.
Archivos adjuntos ( para descargar)
Subir
dans
#4 por dans el 01/09/2019
Mi consejo es que saques esa electrónica y le pongas una condiciones.
Ni el valor del pote de volumen es el más adecuado si ambas pastillas son single coil, ni ese selector te va a durar sin dar problemas y desde luego las soldaduras son mejorables. Por otra parte: las masas no están soldadas en ninguna parte, las has quitado antes de la foto?

Unos potes Alpha 250 logarítmicos y un selector oak grigsby no salen caros y marcan la diferencia. No es necesario un condensador PIO, te aconsejo un orange drop o similar de 0.047.
Tienes esquemas de conexiones en la web de seymour Duncan para todas las opciones posibles.

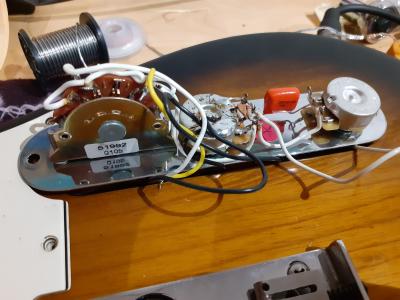

Hace un par de días le cambié parte de la electrónica a la tele de un colega:
Archivos adjuntos ( para descargar)
Subir
dans
#5 por dans el 01/09/2019
dans escribió:
Unos potes Alpha 250 logarítmicos


En la foto salen potes CTS. Los Alpha salen más baratos y no son malos. Yo trabajo con CTS por costumbre y porque son medidas USA.
Subir
jesus_n_t
#6 por jesus_n_t el 01/09/2019
#4 gracias por responder y por los consejos, de momento necesito conectar esto q tengo y luego compraré algo mejor.
Podéis decirme como hacer esa conexión.
Gracias.
Subir
jesus_n_t
#7 por jesus_n_t el 01/09/2019
Alguien me ayuda a interpretar el esquema estándar?
Cómo conecto el conmutador?
Gracias
Subir
dans
#8 por dans el 01/09/2019
En internet hay información de casi todo:

Subir
jesus_n_t
#9 por jesus_n_t el 10/11/2019
Buenas chicos, llego el momento de cambiar los potes, me decis donde comprarlos al mejor precio?
Gracias.
Subir
lolerpopler
#10 por lolerpopler el 11/11/2019
Si vas a comprar 2 potenciometros, ve a tu tienda de musica mas cercana, probablmente tengan repuestos o algun luthier en la tienda.
Si no es una opcion para ti, amazon.
O alguna tienda española (txirula por ejemplo), pero problemente te salga el envio mas caro que en amazon...

Respecto a los potenciometros no funcionando, tampoco es raro que te toque alguno defectuoso, a mi me paso lo mismo hace poco en mi strato, uno de los tonos me funciona, el otro no, las mismas patas conectadas.... O venia defectuoso o me pase soldando y queme algo o el selector esta defectuoso y justo esa patilla no funciona
Subir
AlejandroRmz
#11 por AlejandroRmz el 11/11/2019

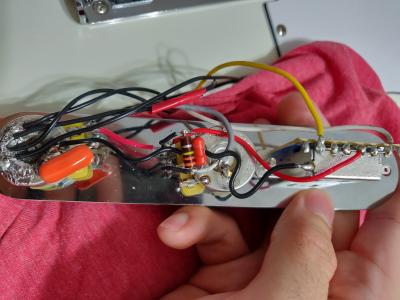

Yo estaba igual amigo, te paso foto de mi tele, yo le puse pots CTS de 250...que por cierto, como puedo saber si potenciometro funciona perfectamente? Si me da el tono pero como pueden ver tiene demasiada soldadura
Archivos adjuntos ( para descargar)
Subir
