Combinar 3 pastillas con selector de 3 posiciones y push pulls

#12 gracias maestro

Ese DPDT va perforado no? Es lo que quiero evitar pa no liarla 🙈

Podría sustituir el pote de tono por ese switch y q el tono afecte a todo 🤔

Le daré un pr de vueltas

Gracias por tomarte la molestia 👍🏼

Si utilizas un sólo pote de tono maestro tienes que variar un poco cómo se conecta el pote y conectar rojo y blanco de las dos pastillas al push pull de tono que te quede



Otra opción es probar todo sin hacer agujero, para ver si funciona, sin quitar nada...y ya si funciona y va bien, ya decides que hacer

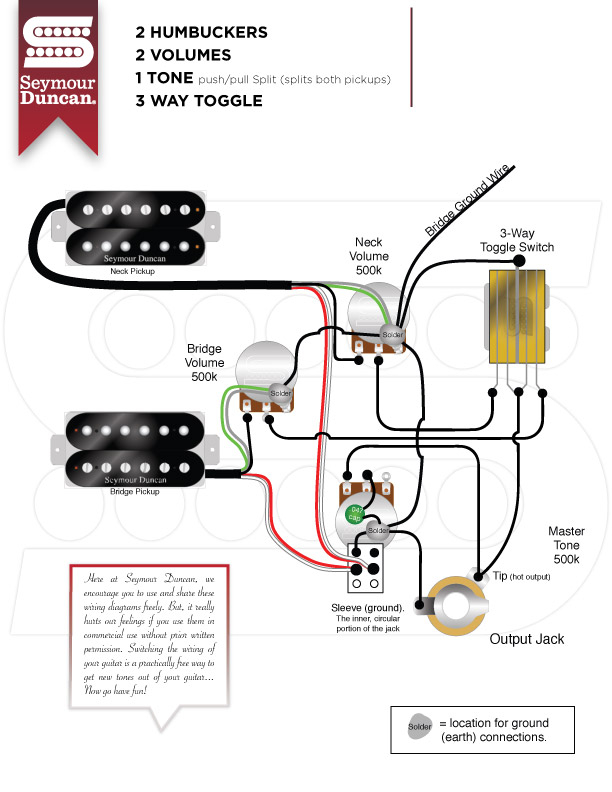

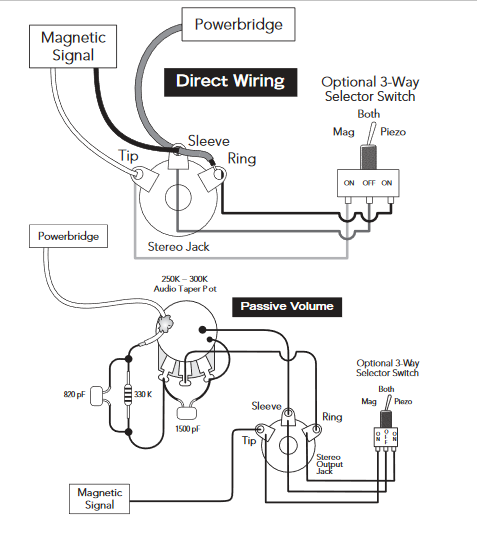

La otra opción que te comenté es utilizar este último diagrama que te he puesto (2 vol-1 tono) y utilizas el agujero de uno de los potes de tono para el DPDT, y utilizar el primer diagrama de la siguiente foto que te puse el otro día....sólo tendrías que cambiar el jack mono por uno stereo y el DPDT sería On.off-on que es más fácil de encontrar en cualquier tienda física



Aquí conseguirías esto:
En la posición Piezo, sólo estaría el piezo independientemente del selector de 3 posiciones y el tono maestro no le afecta al piezo
En la posición Pastillas magnéticas, pues funciona normal
En la posición Ambas pues mezcla piezo-puente en la posición 1, piezo-puente-mástil en la 2 y piezo y mástil en la 3, afectando el tono maestro a las pastillas magnéticas, no al piezo

Rizar el rizo es usar el último diagrama (2 vol-1tono), meterle un pote de volumen al piezo en el agujero de uno de los potes de tono y hacer un agujero para el switch
