Cambio de polaridad por cambiar transistor

heviamail
#1 por heviamail el 29/11/2014
Saludos, en mi esquema para pedal de distorsion, viene con transistor de Silicio npn. He leido por la red que se mejora con Germanio y así he comprado uno. Mi sorpresa al comprobarlo es que es un pnp, con lo cual debo cambiar la polaridad de alimentacionpara que funcione correctamente. Mi duda es que pasa con el resto de la instalacion si cambio la ilmentacion?
Subir
OFERTASVer todas
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
LANDA
#2 por LANDA el 02/12/2014
Danos mas información para poder ayudarte amigo, como qué pedal de distorsión es?. Tienes diagramas?. Lo que si te puedo decir es que los condensadores que tienen polaridad ( los electrolíticos por ejemplo) se deben invertir si inviertes la alimentación.
Subir
heviamail
#3 por heviamail el 02/12/2014

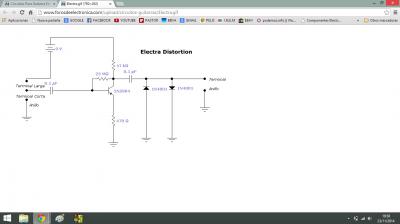

Gracias por contestarme, es un alivio. Adjunto esquema, es muy sencillito. Como ves, el transistor en NPN y el que he comprado es PNP.
Archivos adjuntos ( para descargar)
Subir
mahony
#4 por mahony el 02/12/2014
Pues si cambias la polaridad ahora la tierra es el + si pones cadenas de pedales puedes poner en Cto Cto la fuente, hay esquemas con germanios PNP que se puede alimentar sin que la fuente se ponga en Cto cto cuando uses otros pedales.
Subir
heviamail
#5 por heviamail el 03/12/2014
Gracias, un saludo
Subir
LANDA
#6 por LANDA el 12/12/2014
Si que es sencillo este pedal. Por favor mandanos una demo de audio a ver como suena. Si tengo tiempo, lo monto en " protoboard " para probarlo je,je...
Subir
Brian Huron
#7 por Brian Huron el 16/03/2015
yo construi ese y la verdad es que no me termino de gustar... recomiendo que uses el transistor 2n3904 o el 2n5088 porque con germanio pierdee mucha señal suena como si estuvieras tocando en clean con una bocina rota ... para que de un mejor sonido reemplaza la resistencia de 47k por una de 100k y usa diodos de silicio 1n4148 o ahi si puedes usar de germanio no suena mal... pero no lo recomiendo mucho
Subir
