Cableado Charvel San dimas con push/pull

FuzZMaster
por el 13/04/2014

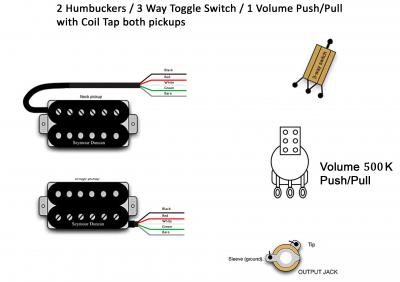

Hola, me gustaria añadir un potenciometro push/pull para poder hacer single coil las dos seymour duncan de mis San dimas, pero por mas que busco no me aclaro y no encuentro como seria el apaño en cuestion.
Dos Humbucker, un selector de 3 posiciones, un potenciometro push/pull 500 k de volumen y el conector de salida.
Algun alma caritativa me armaria el puzzle, por favor.
Archivos adjuntos ( para descargar)
wiring san dimas.jpg
OFERTAS EN TIENDAS Ver todas
  • -14%
    Harley Benton SC-Custom III Quilt Midnight
    299 €
    Ver oferta
  • -13%
    Harley Benton Fusion-T HH Roasted FNT
    349 €
    Ver oferta
  • -13%
    Harley Benton DNAfx GiT
    129 €
    Ver oferta
SEGUNDA MANO EN MERCASONIC Ver todo
  • BOSS RC-1 LOOP STATION
    55 €
    Ver
  • Telecaster Handyman 50T Heavy relic
    1.600 €
    Ver
  • Gibson Custom Shop Placa Metálica
    20 €
    Ver
¿Tienes equipo que ya no usas? Véndelo en Mercasonic
ebl1960
por el 13/04/2014

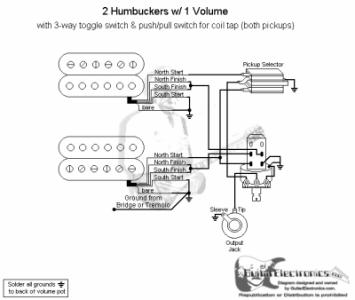

Hola, mira si con esto puedes solucionarlo.
Archivos adjuntos ( para descargar)
2 h 3way toggle switch.jpg
FuzZMaster
por el 13/04/2014
Mil gracias compañero, creo que me aclaro, lo dicho gracias por tu tiempo, un saludo
Fredthorny
por el 16/02/2015
Buenas.
Refloto el tema.
¿Cuálquier potenciometro Push / Pull de 500 k sirve para la Charvel so Cal?
Me recomendais alguno?
Gracias.
FuzZMaster
por el 16/02/2015
Pues alpha o tad estan bien de precio y son buenos potes, yo intente buscar cts o bourns push- pull con el eje macizo como el que trae de serie y no encontre en españa o UE.
Fredthorny
por el 16/02/2015
Les echaré un vistazo.
Gracias.
Mario_s71
por el 16/02/2015
De eje solido tienes éste de la marca Bourns:
http://www.amazon.com/Bourns-Guitar-Potentiometer-Switch-Audio/dp/B005G05SCY

También tienes el mismo pero de eje estriado y disponiblidad inmediata:
http://www.electronicabaile.com/es/bourns/479-bourns-audio-a500k-500k-pushpull-control-tone-pot-short-shaft-for-gibson-les-paul.html

Estan también los de la marca Alpha que no estan mal, peor yo prefiero los Bourns.
Mario_s71
por el 16/02/2015
Mario_s71 escribió:
peor yo prefiero los Bourns.
quise decir"pero" :perdon:
Cansadodeserunfenix
por el 16/02/2015
Los podeis encontrar en electrónica Baile Madrid
Mario_s71
por el 16/02/2015
#9 compi, ya lo dice en el segundo enlace que he puesto :bien:
Fredthorny
por el 17/02/2015
Gracias por los aportes.
