Ayuda transformar un altavoz activo en pasivo

Saruman
#1 por Saruman el 28/07/2021
Buenas compañeros, pues resulta que mis dos altavoces activos The Box 302A de esos de thomann han dejado de funcionar tras un maratón en una fiesta, encienden pero suenan muy bajo y con ruido de fondo, vamos que se han fundido. Lo cierto es que ya me pasó hace tiempo con otros altavoces y los llevamos a arreglar y duraron muy poco y al final me costó mas el collar que el perro. Esta vez no caigo otra vez en ese error y he decidido pasarlos a pasivos y utilizarlos con una etapa que tengo.

Sabéis que tengo que hacerle? Supongo que ponerle algún filtro para las frecuencias o algo de eso parece que he leído pero no tengo ni idea de que tengo que hacer ni de como hacerlo. ¿Del amplificador se puede sacar lo que necesita?

Perdonad mi ignorancia pero ando escaso de conocimientos, si podéis ayudarme os lo agradezco enormemente.

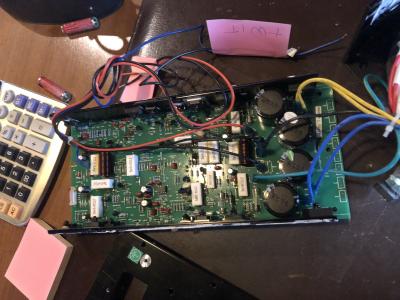

Dejo unas fotos del altavoz y sus entrañas:
Archivos adjuntos ( para descargar)
Subir
toni diaz
#2 por toni diaz el 28/07/2021
Busca los cables que van desde la etapa a los altavoces, al graves irán directo y en el agudo en el cable positivo estará intercalado en serie un condensador.
Junta por un lado los dos positivos y por otro los negativo y llevalos a un Jack mono
Subir
Saruman
#3 por Saruman el 28/07/2021
Hola Toni, gracias por la respuesta de antemano pero no comprendo bien, no hay que poner un filtro entre el altavoz y el jack?

Esos cables van con fichas a la placa.
Subir
Jon Mirena
#4 por Jon Mirena el 28/07/2021
content://com.android.chrome.FileProvider/images/screenshot/1627500027174-1072905834.jpg
Sí el enlace esta bien deberías ver un esquema que espero te ayude a entender.
Subir
Saruman
#5 por Saruman el 28/07/2021
Hola Jon! Parece que no se ve nada… voy a copiar y pegar a ver…
Subir
Jon Mirena
#6 por Jon Mirena el 28/07/2021
https://construyasuvideorockola.com/sonido_spk2.php
El anterior no va, lo siento a ver con este
Subir
Jon Mirena
#7 por Jon Mirena el 28/07/2021
Veras que el filtro ese que dices en ocasiones puede ser tan solo un condensador en serie en el Tweeter y otras veces... pues se va complicando
Subir
Jon Mirena
#8 por Jon Mirena el 28/07/2021
Empieza por los terminales de los altavoces y a ver que te encuentras siguiendo a los cables hasta la placa
Subir
Saruman
#9 por Saruman el 28/07/2021
Pues voy a hacer eso, mañana sigo cables a ver donde van y os cuento ok? Sacaré unas fotos con mas detalle :okis:

Gracias amigos!
Subir
david glamour
#10 por david glamour el 28/07/2021
En este tipo de cajas activas, la señal se divide en dos en un punto determinado del circuito. Una rama pasa por un filtro pasa bajos y la otra por uno pasa altos, al final de los cuales se encuentran sendas etapas de salida, una para los graves (normalmente mas potente) y otra para los agudos.
Si quieres aprovechar los altavoces con una etapa "normal", debes usar un filtro de dos vías a instalar dentro de la propia caja, con las características adecuadas de potencia y corte. Algo parecido a esto: https://m.thomann.de/es/monacor_dn2618.htm?glp=1&gclid=CjwKCAjwgISIBhBfEiwALE19SfxTXfnhWWqEW7p-pHgLJkwH4sN0JOQbKDNkAfrzZxdh-ckt850jCxoCgZAQAvD_BwE
Subir
2
Saruman
#11 por Saruman el 29/07/2021
Comprendo, Jon creo que mandó un esquema para fabricarlo pero creo que eso se escapa a mis conocimientos, tendré que comprar un par de filtros de ese tipo me temo.

Después buscaré por tiendas especializadas a ver si encuentro algo mas económico :okis:

Gracias compi!
Subir
Saruman
#12 por Saruman el 29/07/2021
Subir
