Ayuda selector 5 posiciones

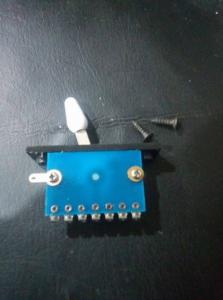

quiero hacerle un cableado a mi guitarra, compre un selector barato de 5 posiciones pero no se como va cableado. me refiero a que los esquemas que encuentro muestran 4 pines a cada lado, en cambio, el mio tiene 7 en linea y uno mas por un costado , como seria su respectivo cableado? me refiero, como se cual pin es cual? soy medio novato en esto de la electrónica.

Archivos adjuntos ( para descargar)

selector 5.jpg

OFERTAS EN TIENDAS Ver todas

-13%

Harley Benton Fusion-T HH Roasted FNT

349 €

Ver oferta
-14%

Harley Benton AirBorne 2.4Ghz Instrument

59 €

Ver oferta
-11%

Harley Benton Agufish STD Signature BK

399 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Eventide Modfactor

215 €

Ver
Fender FA-125CE electroacústica + funda

169 €

Ver
Amplificador Epiphone Valve Junior / Envío Incluido

240 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

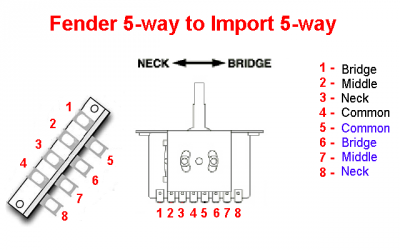

Sigue esta imagen y no tendrás problemas.

Un saludo.

Archivos adjuntos ( para descargar)

#2
pero cual seria el pin del borde izquierdo (a la altura del tornillo)? el 1?

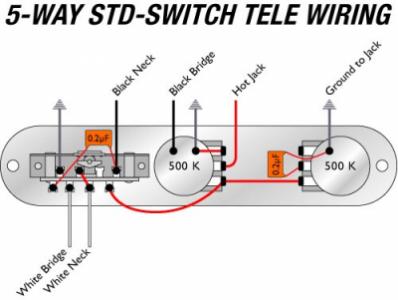

Mira este post, es sobre tus dudas,
https://www.guitarristas.info/foros/ayuda-selector-telecaster-7-contactos/269993

#4
si fuera de 7 no tendría ese pin por el costado (?, gracias de todas formas por la ayuda amigo

« Ir a Electrónica DIY

El topic está cerrado y no se admiten respuestas
