Ayuda con selector Telecaster de 7 contactos

Buenas compañeros, me he comprado un kit de construcción de una guitarra telecaster... y a la hora de realizar la electrónica encuentro muchos esquemas por internet, pero en el selector los esquemas son de 8 contactos, pero en mi caso son 7 ( en linea)
Sabéis la manera de realizar las conexiones con este tipo de selector?
Gracias y un saludo

OFERTAS EN TIENDAS Ver todas

-45%

Hughes & Kettner Spirit of Rock

48 €

Ver oferta
-59%

Hughes & Kettner Spirit AmpMan Classic

145 €

Ver oferta
-47%

Hughes&Kettner Spirit of Vintage

47 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Pedal Bajo MXR Auto Q M-188

100 €

Ver
ESP Ltd. V-50 (Con EMG 81/85)

400 €

Ver
DV Mark Little Jazz

299 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

¿Puedes poner fotos?, porque yo todos los que he visto son de 8 patillas.
Quizás se rompió una.

Bueno acabo de encontrar uno (el primero que veo así), el tuyo ¿es como este?.
http://www.aliexpress.com/item-img/white-cap-Switch-5-Way-Pickup-Selector-Switch-for-Fender-Tele-guitar-replacement/32370044701.html?spm=2114.10010408.100005.6.25F5hL

He encontrado este video, creo que te va a ser útil.
El selector es de 7 contactos también.
https://www.youtube.com/watch?v=vR2GbxjhDu8

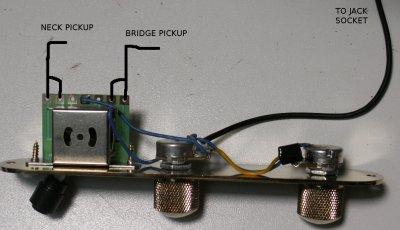

Y esta foto de una squier, a lo mejor te sirve.
Suerte.

La foto que antes no me la adjuntado, no sé porque.

Archivos adjuntos ( para descargar)

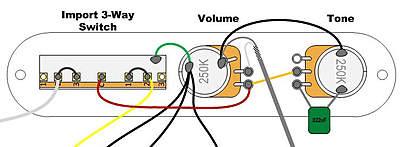

Un esquema mejor.
