¡Hola!

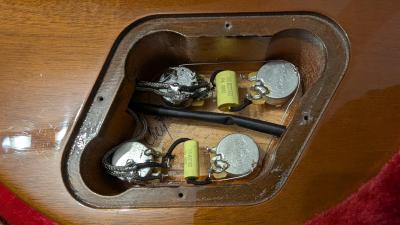

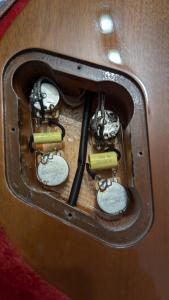

Gracias por compartir el proceso y las fotos. Has hecho un buen trabajo ya mejorando el cableado, pero por lo que describes, ese "hum" que desaparece al tocar las cuerdas suele indicar que aún hay un problema de masa general o falta de apantallado efectivo, no solo en el cableado.
Aquí van algunos puntos clave que revisamos en el taller cuando nos llega una Les Paul con ese tipo de ruido:
🔍 1. Verifica la masa general (ground loop):
Todas las masas deben ir al mismo punto. En una Les Paul clásica, eso significa unir la masa de las pastillas, el puente (cordal), el selector y la carcasa de los potes a un solo punto común. Si se han creado varios caminos de masa (loop), se genera interferencia.
🔌 2. Comprueba la conexión del puente a masa:
A veces, el cable de masa del puente (que normalmente va al cordal) está mal conectado o directamente inexistente. Si ese cable no está bien sujeto o soldado, aparece exactamente el tipo de ruido que comentas.
🛡️ 3. Apantallado completo:
Las cámaras de los potes y selector deben ir forradas con cinta de cobre o pintura conductiva, y todas las partes apantalladas deben estar interconectadas y a masa. Si solo se apantalla parcialmente o no se conectan entre sí, el efecto es mínimo o nulo.
🧪 4. Revisa el jack de salida:
Un jack mal soldado o con masa débil también puede provocar ese "hum" constante. Si usaste cable balanceado (tipo micrófono), asegúrate de que el apantallado se suelda solo por un extremo (normalmente en el jack o en el pote de volumen, pero nunca en ambos).
⚡ 5. Comprobar tomas de corriente o luces cercanas:
A veces el problema está fuera de la guitarra: halógenos, regletas antiguas o transformadores cercanos pueden generar interferencias si la masa no está perfectamente implementada en la guitarra.
Si tras todo esto sigue el ruido, hay que medir con multímetro todos los puntos de masa con continuidad real (no solo "aparente"), y si tienes acceso a un osciloscopio o analizadores de ruido en taller, mejor aún.
Por lo que comentas, parece que el cableado está ya en buena forma, pero falta cerrar el circuito de masa de forma efectiva y conectar bien el puente.
Si necesitas un esquema completo o ejemplos reales de lo que hacemos en este tipo de casos en el taller, encantado de ayudarte.
¡Un saludo y ánimo con esa Gibson! Cuando esté bien ajustada, va a sonar como se merece. 🔧🎸
