Ayuda con Footswitch Fender Twin Reverb

Solucionado

Hola a todos, recientemente compre un Twin Reverb, pero el antiguo dueño no tenia el pedal de Reverb/Tremolo y he pensado que quizás sería factible fabricarlo yo mismo, ya que por lo que he visto a simple vista parece sencillo.
Investigando he encontrado algunas cosas para poderme guiar, pero soy bastante novato con la electrónica, voy a subir las fotos que he encontrado con esquemas y demás para ver si me podéis ayudar con los componentes que necesito.

Saludos y gracias.

Archivos adjuntos ( para descargar)

OFERTAS EN TIENDAS Ver todas

-25%

Rockboard Power MOD 75

149 €

Ver oferta
-14%

Harley Benton SC-Custom III Silver Sparkle

299 €

Ver oferta
-14%

Harley Benton SC-Custom III Quilt Midnight

299 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Vendo Ibanez Headless QX 52

800 €

Ver
Xotic Bass RC Booster

120 €

Ver
Keeley Red Dirt Overdrive

150 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

Twin reverb hay varios y cada uno con su esquema, cual es el tuyo? O por lo menos de que año

#2
El año no se decirte pero es la reedicion 65 Twin Reverb, usa para el pedal un jack 1/4

Solución elegida por el creador del hilo (jimijo)

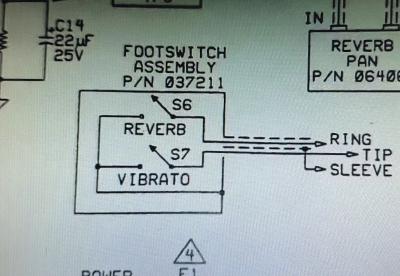

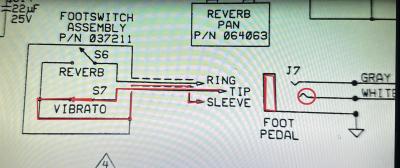

Pues he estado viendo el esquema y no ha cambiado nada desde los 60 en esa parte del circuito, cable de micrófono de dos hilos más malla, un Jack stereo, dos interruptores y la cajita metálica que te guste.

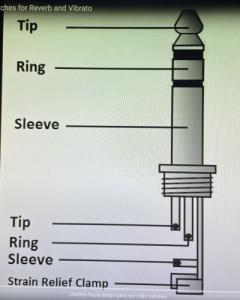

Sueldas la malla al pin que es solidario al cuerpo del jack, un hilo al del anillo y otro al de la punta,

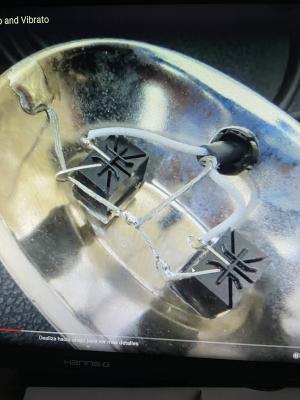

En los pulsadores la malla la sueldas a uno de los pins de los dos interruptores y cada hilo del cable al otro pin que te queda, así de facil

#4
Gracias Toni, pero que tipo de interruptores? Me valdria cualquiera o de 2 pines

#5 si claro

El footswitch original de tu ampli no lleva leds de estado y utiliza un terminal jack estéreo macho para conectarse al amplificador. Que yo sepa, este del enlace sirve aunque no sea tan bonito como el original. Pero es barato y por su precio, no creo que merezca la pena darse el curro de hacerlo uno mismo. Los de dos pulsadores sin led de Marshall y Peavey con jack estéreo deberían servir.

https://www.thomann.de/es/lead_foot_fs2.htm

En Amazon también hay otros modelos por 20-30€ y raro será que ninguno sea compatible.

#7
Ostras pues si me vale ese seria genial, lo unico que indican en foros y demas con bastante insistencia es que el cable de la Reverb tiene que ser con malla.
Pensais que ese me serviria?

Tambien he visto otros como este:
https://www.amazon.es/Tavsou-Switch-Pedales-Guitarra-Cerradura/dp/B0BVHK8TLQ/ref=sr_1_5_sspa?__mk_es_ES=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=2W54GN7T3U92K&dib=eyJ2IjoiMSJ9.V5n6NO1E8Ufuc31Br36d0A.UeZH8GJaNwdrhTKHAU4Mq7h2bfKwLq1uvKxGiv90itg&dib_tag=se&keywords=Lead%2BFoot%2BFS-2&qid=1727259298&sprefix=lead%2Bfoot%2Bfs-2%2Caps%2C163&sr=8-5-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9tdGY&th=1

Lo único que tienes que tener en cuenta es que el cable tiene que ser blindado porque en este modelo va señal en esas puntas y si es una manguera normal te va a meter ruido

#10
Gracias Toni, asi que piensas que el que he puesto yo de Amazon me servivia poniendo un Jack con malla.

#11 si claro
