Ayuda con electronica de Gibson de 3 humbuckers

Gabriel Gómez
#1 por Gabriel Gómez el 15/12/2011

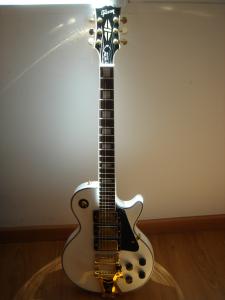

Hola forer@s!! queria preguntaros sobre algun plano de Gibson de 3 humbuckers, ya que compré una Les
Paul china hace tiempo y quise cambiarla de electronica totalmente, con potenciometros CTS (2 lineales y 2 logaritmicos) 2 condensadores de 0,22 mF, un selector de 3 posiciones para LP de 3 pastillas, y por ultimo el pack de Alnico pro II en el cuello y puente y una Seymour Duncan SH4 en el centro (parece que la cosa promete...) si que me gustaría tener solo una pastilla en cada posicion, pero no tengo mucha idea, me podeis ayudar? Gracias, ya iré comentando el proceso
Archivos adjuntos ( para descargar)
Subir
Tariu
#2 por Tariu el 16/12/2011
Con un selector de 3 pastillas al uso no puedes tener 3 posiciones independientes, porque la central une las dos de los extremos... el cableado normal de una de 3 pastillas te hace la mezcla igual, queda así

http://www.gibson.com/Files/schematics/lpafwiring.gif

si lo que quieres es que en cada posición suene una sóla pastilla tendrías que buscar un selector de 3 posiciones y 3 circuitos, que ya no se hasta qué punto será fácil de encontrar, encima en formato les paul... porque otra sería la opción de un 5 posiciones, pero en formato les paul está el mismo problema...

EDITO: También he encontrado esto por ahí, en les paul podrías usar 3 potes como volumen y 1 tono general, pero habría que buscar qué selector es ese

http://www.jemsite.com/forums/f21/need-a-hhh-wiring-diagram-3-way-switch-104715.html
Subir
Gabriel Gómez
#3 por Gabriel Gómez el 17/12/2011

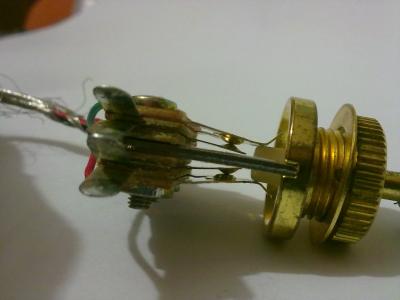

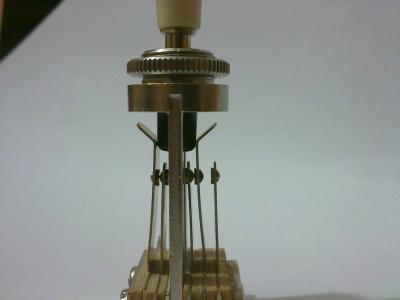

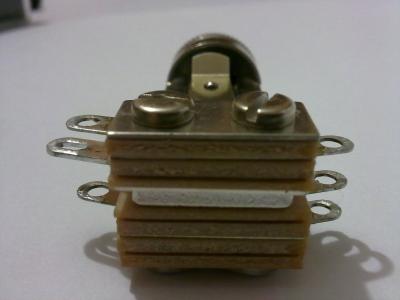

Hola compañero! para empezar muchas gracias por todo. Estube haciendo comparación entre el antiguo selector de serie y el nuevo, y a pesar de ser los dos de Les Paul son algo diferentes: el primero tiene 4 patillas, las dos del centro unidas, y en el otro lado una que parece ser la toma de tierra, ya que está soldada al apantallado del cable (tampoco estoy muy entendido sobre esto, lo siento); la otra en cambio tiene 3 patillas en cada lado, y una pestaña mas en la parte del selector. Voy a ver si subo fotos de ambos para verlo mejor. Mi intención era que sonase solo una pastilla en cada posición, y en un principio dejar el circuito de los potes igual (es decir, el de vol. y tono de abajo para la pastilla del puente, los 4 para la pastilla del medio y los superiores para la pastilla del cuello) no se si se podria hacer, pero sería ideal, lo de los 3 potes de vol. y 1 de tono parece curioso, pero no se si me supondria alguna incomodidad ya que suelo cambiar continuamente de pastilla y "jugar" con los potes. Tambien me gustaria saber sobre cierta parte de la circuiteria, creo que se llama clema, que es un "enchufe" que une los cables del selector con el resto de la circuitería. La clema que tengo es de 4 vias, y no se si necesitaré una diferente, aparte de que la otra no la puedo reciclar. Subiré fotos también. un saludo!
Archivos adjuntos ( para descargar)
Subir
Tariu
#4 por Tariu el 17/12/2011
Ese es un selector normal y corriente que te da las posiciones puente - puente+mastil - mastil, así que no te vale para lo que quieres hacer...

Habría que buscar uno específico para eso que quieres.
Subir
Gabriel Gómez
#5 por Gabriel Gómez el 18/12/2011
de acuerdo, gracias, si que me he fijado un poco a fondo y te te da las posibilidades de puente/mastil(ultima foto) - puente/centro(penúltima foto) - centro, demendiendo que se quiera conectar la del mastil en la patilla derecha, de todos modos aún no entiendo las otras tres patillas de la base, se supone que hay que conectar el apantallado en las tres, o quizas necesite un cable apantallado de mas de tres vias?
Subir
Gabriel Gómez
#6 por Gabriel Gómez el 26/04/2012
bueno, encontré (con gran ayuda) una solución hace tiempo de la que estoy bastante satisfecho, ya que abrí este hilo aprovecho para comentarla:
"Ya que tenemos tres humbuckers y un selector normal (como decía nuestro compañero Tairu ;) ) la solución fué configurar la pastilla del puente y la del mástil de la forma básica (puente - puente/mástil - mástil, al igual que las de dos pastillas) y la del centro activarla mediante un push-pull en uno de los potenciómetros de volumen (el superior concretamente) así al levantar el potenciómetro la pastilla del centro se activa (he de decir que esta no tiene control propio de volumen y tono, la señal va a la salida directamente) y de esta forma conseguimos tener mas configuraciones (aparte de las ya mencionadas, tenemos puente/centro - puente/centro/mástil - centro/mástil, incluso si bajas el volumen total de las dos pastillas te queda solo la del centro). Es una gran solución sin necesidad de alterar mucho la guitarra, espero hacer algún día un post sobre ella, saludos a todos!! :brindis:
Subir
1
Tariu
#7 por Tariu el 26/04/2012
Me parece una idea bueníiiiiiisima :ok:

Si la desglosas puede ser de mucha ayuda... y a mi me acabas de dar la idea de mi vida, porque tengo una flying V 3 y no me gustan para nada las combinaciones :D
Subir
Gabriel Gómez
#8 por Gabriel Gómez el 26/04/2012
Muchas gracias ;) fuí recopilando información sobre guitarristas que tocan o tocaban con la misma configuración en Les Pauls; Jimmy Page, Jamey Ice, Peter Frampton, Pete Townshend... La mayoría supuestamente utilizan un switch normal, aunque la "black beauty"de Page tiene un switch menos común, como un joystick (si encuentras alguna foto fijate en el protector de rythm/treble) y Townshend, de los Who, tiene otros dos switch adicionales, supongo que será uno por pastilla.

Aún así esta parece la forma más cómoda y sencilla, cuando haga un review sobre la guitarra comentaré todos los procesos y detalles, un saludo!!!
Subir
Ozziel Ozziel
#9 por Ozziel Ozziel el 28/04/2016
Yo quiero hacer esa mod, tienes algún esquema?... Ya sé que eso fue hace 4 años, pero igual por ahí guardaste algo... Quizás una foto del cableado... Saludos...
Subir
Samuel Gonzalez
#10 por Samuel Gonzalez el 08/02/2021
Hola. No soy ningun entendido en el tema. Pero he conseguido hace poco un cuerpo d epiphone black beuaty muy barata y he comprado toda la electrónica. Aun espero parte de ella. Queria todas las combinaciones posibles en la guitarra. Asi q finalmente tengo 2 potes para volumen. 2 potes de tono push pull para splitear las pastillas de puente y mastil q son d 4 polos. En medio escogí una clasic '59 d mástil y finalmente, y lo q tal vez necesites, conseguí una seitch d cambio d pastillas para gibson no d 3 sino d 6 posiciones. Se mueve en redondo pero está hecho para funcionar en Gibson.
Creo q puedes verlo aqui;
https://www.stewmac.com/electronics/components-and-parts/switches/free-way-pickup-switch.html?lac_guid=a178dade-3467-eb11-8102-ecb1d775572b&utm_campaign=EMAIL-SHP&utm_medium=Email&utm_source=Shipment_Confirmation

Espero q eso ayude.
Subir
Dani DCR
#11 por Dani DCR el 08/02/2021
#10 digo yo que después de 10 años ya tendrá resuelta su duda ;).

En cuaquier caso, me interesa y me apunto al hilo...
hace poco me he pillado una guitarra estilo les paul china con 3 Humbukers también y me gustaría cambiar pastis (tengo unas dimarzios preparadas) y circuitería... por si alguien da ideas :)
Saludooos.
Subir
mateo
#12 por mateo hace 3 días
Hola! Pues yo me estoy volviendo loco con este tema de las tres pastillas. La idea es que la del centro siempre esté activa y si no la quieres, le bajas el volumen y listo. Ahí lo he conseguido sin problemas...peeeroooo, resulta que el potenciómetro de tono no funciona como tal, sino como un volumen máster. Lo bajo y baja el volumen general de la guitarra... Y encima la guitarra suena como si tuviese el tono bajado al máximo y no puedo subirlo...

Buscando en google he usado los esquemas de Seymour Duncan y los de Guitar electronics, pero me pasa lo mismo con los dos... En fin, que no tengo idea de que estoy haciendo mal.

¿Alguna sugerencia?

Saludos!!!!
